R5F104MHAFB#70

产品分类:
产品描述:
供应商型号: Q-R5F104MHAFB#70
供应商: 期货订购
标准整包数: 595

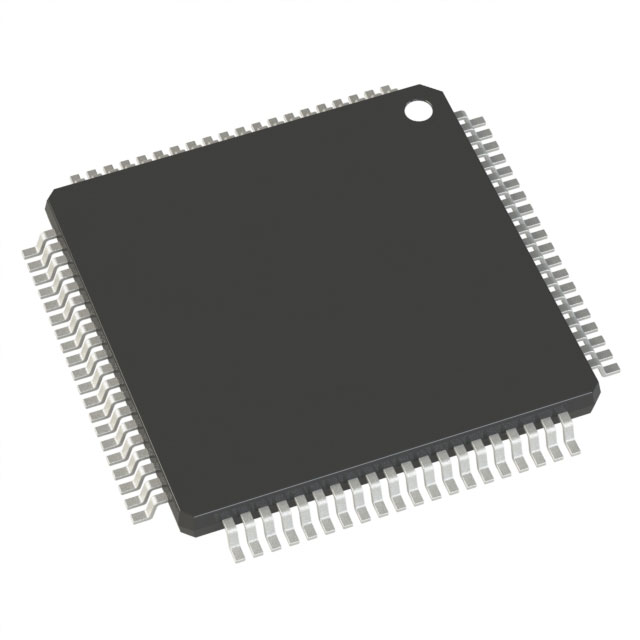

RENESAS ELECTRONICS  R5F104MHAFB#70

R5F104MHAFB#70概述

    RL78/G14 微控制器技术手册

    1. 产品简介


    RL78/G14 是由瑞萨电子(Renesas)生产的微控制器(MCU),属于 RL78 系列的一部分。该微控制器专为通用应用设计,具有超低功耗特性,适用于消费类和工业级应用。RL78/G14 在 1.6V 至 5.5V 的单电源电压下运行,具有 16 到 512 KB 的代码闪存容量,最高可达 44 DMIPS(每秒百万指令数)的处理速度。

    2. 技术参数


    - 供电电压:1.6V 至 5.5V 单电源电压
    - 休眠模式:HALT、STOP、SNOOZE 模式
    - 内核:RL78 CPU 核心,3 阶段流水线架构
    - 指令执行时间:最快 0.03125 µs(32 MHz 运行),最慢 30.5 µs(32.768 kHz 运行)
    - 存储器容量:16 至 512 KB 代码闪存,4 KB 和 8 KB 数据闪存
    - 时钟源:高速片上振荡器,频率可选 64 MHz 至 1 MHz
    - 工作温度范围:
    - 消费级:-40°C 至 +85°C
    - 工业级:-40°C 至 +85°C 或 -40°C 至 +105°C
    - 外部接口:
    - 串行接口:简化 SPI、UART/LIN、I2C
    - 定时器:16 位定时器(8 至 12 通道),12 位间隔定时器,实时时钟,看门狗定时器
    - ADC/DAC:8/10 位 ADC,8 位 DAC
    - 比较器:最多 2 通道
    - 其他功能:事件链接控制器、数据传输控制器、低电压检测、背景操作(BGO)

    3. 产品特点和优势


    - 超低功耗:在 1.8V 设备下可以在低电压下运行,HALT 模式下的电流消耗仅 66 µA/MHz。
    - 高性能内核:采用 3 阶段流水线结构的 RL78 CPU 核心,指令执行速度快,最高可达 44 DMIPS。
    - 丰富的外围设备:内置多种定时器、ADC/DAC、比较器及串行通信接口,满足多种应用需求。
    - 灵活的内存管理:代码闪存和数据闪存容量大,支持多种读写操作,可靠性高。

    4. 应用案例和使用建议


    - 智能家居:通过 UART 和 I2C 接口与各种传感器和执行器进行通讯,实时监控和控制家居设备。
    - 工业自动化:利用丰富的定时器和ADC/DAC功能实现精确的电机控制和数据采集。
    - 医疗设备:采用高精度的 ADC 进行生物信号监测,如心电图和血氧饱和度测量。
    使用建议:
    - 在选择封装时,根据具体的应用需求考虑针脚数量和封装类型。
    - 针对不同的温度范围选择合适的工业等级,确保设备在极端环境下稳定运行。
    - 注意配置正确的供电电压以避免电压过高或过低导致芯片损坏。

    5. 兼容性和支持


    - 兼容性:与现有的电子设备和组件高度兼容,便于集成到现有系统中。
    - 技术支持:瑞萨电子提供全面的技术支持,包括文档、软件开发工具和在线论坛。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动失败 | 检查供电电压是否正确,重新检查电源连接。 |
    | 通信不稳定 | 重新配置通信接口参数,确保波特率和协议设置正确。 |
    | 内存访问异常 | 检查存储器地址是否正确,确认是否有地址冲突。 |

    7. 总结和推荐


    综上所述,RL78/G14 是一款功能强大且具备超低功耗特性的微控制器。它在多种应用场景中表现出色,具有广泛的适用性和灵活性。对于需要高性能和低功耗的设备来说,RL78/G14 是一个理想的选择。强烈推荐此款微控制器用于各类消费级和工业级应用。
    请注意,上述内容是基于您提供的部分技术手册内容编写的概要。如果需要更详细的信息,建议查阅完整的资料文档。

R5F104MHAFB#70参数

参数
包装方式 托盘

R5F104MHAFB#70厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

R5F104MHAFB#70数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS RENESAS ELECTRONICS R5F104MHAFB#70 R5F104MHAFB#70数据手册

R5F104MHAFB#70封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
595+ $ 3.036 ¥ 25.3506
1190+ $ 3.036 ¥ 25.3506
1785+ $ 3.036 ¥ 25.3506
库存: 10000
起订量: 595 增量: 595
交货地:
最小起订量为:595
合计: ¥ 15083.6
