R5F100LLAFA#70

产品分类:
产品描述:
供应商型号: Q-R5F100LLAFA#70
供应商: 期货订购
标准整包数: 476

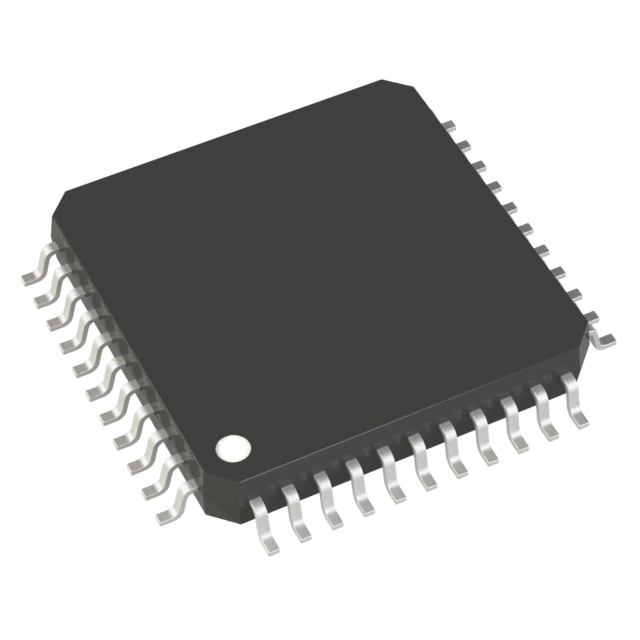

RENESAS ELECTRONICS  R5F100LLAFA#70

R5F100LLAFA#70概述

    电子元器件产品技术手册 —— RL78/G13微控制器

    1. 产品简介


    RL78/G13是来自瑞萨电子(Renesas)的一款通用微控制器(MCU),它专为低功耗应用设计,适用于消费级和工业级设备。RL78/G13系列凭借其出色的低功耗表现(HALT模式下电流仅为66 μA/MHz,STOP模式下仅为0.57 μA),可实现高效能和高性能的操作。
    该系列微控制器的工作电压范围为1.6V至5.5V,配备了多种存储选项,从16 KB到512 KB的代码闪存,以适应不同应用的需求。此外,其16位至512 KB的数据闪存提供了灵活的数据存储能力。

    2. 技术参数


    - 电源电压:单电源电压1.6 V 至 5.5 V
    - CPU核心:RL78 CPU内核,采用CISC架构,支持3阶段流水线操作
    - 指令执行时间:高速模式下最低可达0.03125 μs(32 MHz),超低速模式下最高可达30.5 μs(32.768 kHz)
    - 地址空间:1 MB
    - 通用寄存器:8位寄存器×8,共4组
    - 内置RAM:2 KB 至 32 KB
    - 闪存容量:16 KB 至 512 KB,支持1 KB块擦除和重写
    - 串行接口:简化版SPI(最多8通道),UART/LIN(最多4通道),I2C(最多10通道)
    - 定时器:16位定时器(最多16通道),12位间隔定时器(1通道),实时时钟(带日历功能,99年时效,带闹钟功能),看门狗定时器(1通道)
    - 模数转换器(ADC):8/10位分辨率(1.6 V 至 5.5 V),模拟输入通道6至26个,内部参考电压1.45 V
    - GPIO端口:16至120个(包括耐压6 V的N沟道开漏输出)

    3. 产品特点和优势


    - 超低功耗:HALT模式电流消耗仅为66 μA/MHz,STOP模式电流仅为0.57 μA。
    - 宽工作温度范围:消费级产品工作温度范围为-40°C 至 +85°C,工业级产品则扩展至-40°C 至 +105°C。
    - 丰富的外部接口:支持多种串行通信协议(SPI, UART, I2C),多通道16位定时器和模数转换器,使产品能够广泛应用于各种场景。
    - 片上调试功能:支持自编程及闪存保护,方便开发和测试。

    4. 应用案例和使用建议


    RL78/G13在多种应用场景中表现出色,如物联网设备、智能家电、工业自动化、医疗设备等。其强大的时钟和接口管理能力使其非常适合需要多传感器数据采集的应用。对于使用中的建议,可以考虑充分利用其低功耗特性,在不影响系统性能的前提下,适当切换不同的工作模式来优化电池寿命。同时,利用其实现自编程的能力,可以增强系统的灵活性和安全性。

    5. 兼容性和支持


    RL78/G13系列支持多种封装形式,如LSSOP, LQFP, HWQFN等,这使得它能够轻松集成到现有的设计中。瑞萨电子为该系列产品提供了全面的技术支持和维护服务,确保用户可以顺畅地进行产品选择、开发和部署。

    6. 常见问题与解决方案


    - 问题:启动后无法正常工作。
    - 解决方案:检查供电电压是否符合要求,并确认配置文件正确加载。
    - 问题:数据丢失。
    - 解决方案:检查内存设置是否正确,以及是否有数据溢出的情况发生。
    - 问题:通信错误。
    - 解决方案:验证所选串行通信协议是否正确配置,并确保所有连接无误。

    7. 总结和推荐


    总体而言,RL78/G13是一款极具竞争力的微控制器,尤其适合那些对低功耗和高集成度有严格要求的应用场景。其优越的性能和广泛的适用范围使其成为市场上同类产品中的佼佼者。我们强烈推荐这一系列的产品,特别是在消费电子和工业控制领域,其强大的功能和可靠的性能将显著提升您的项目成功率。

R5F100LLAFA#70参数

参数
包装方式 托盘装

R5F100LLAFA#70厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

R5F100LLAFA#70数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS RENESAS ELECTRONICS R5F100LLAFA#70 R5F100LLAFA#70数据手册

R5F100LLAFA#70封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
476+ $ 3.421 ¥ 28.5654
952+ $ 3.421 ¥ 28.5654
1428+ $ 3.421 ¥ 28.5654
库存: 10000
起订量: 476 增量: 476
交货地:
最小起订量为:476
合计: ¥ 13597.13
