首页  >  产品百科  >  ISL29011IROZ-T7

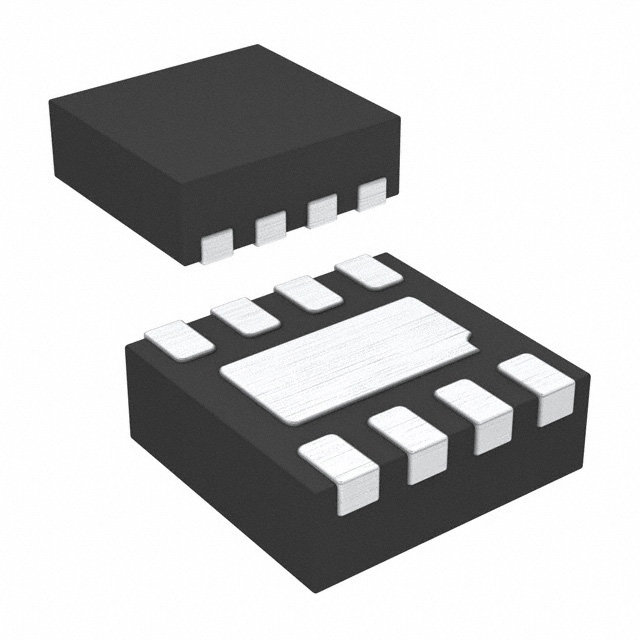

ISL29011IROZ-T7

产品分类: 光电传感器
产品描述: 540nm I²C 2.5V 3.3V DFN 贴片安装,黏合安装 2.1mm*2mm*700μm
供应商型号: CY-ISL29011IROZ-T7
供应商: Avnet
标准整包数: 1
RENESAS ELECTRONICS 光电传感器 ISL29011IROZ-T7

ISL29011IROZ-T7概述

    ISL29011 数字环境光传感器和接近传感器技术手册

    1. 产品简介


    ISL29011 是一款集成了环境光和红外光到数字转换器的多功能传感器,具备内置的红外LED驱动器和I2C接口(兼容SMBus)。该设备不仅能够实现环境光感应,以允许稳健的背光/显示亮度控制,还能够实现红外感应,以允许接近估计并带有中断功能。

    2. 技术参数


    - 电源电压范围: VDDD, VDDA: 2.25V 至 3.63V
    - 内部振荡频率: fOSC: 675kHz 至 825kHz
    - 模数转换时间: tint: 90ms
    - I2C时钟速率范围: 1kHz 至 400kHz
    - 环境光传感全量程ADC码: DATAFS: 65535 Counts
    - 环境光传感计数值变化: ±10%
    - IR LED源电流: IIRDR1: 100mA (IS<1:0> = 0)
    - 环境光传感器最大功耗: 90μA
    - 关闭模式电流: ISUP(OFF): 0.1μA 至 0.5μA
    - 存储温度范围: -40°C 至 +100°C
    - 工作温度范围: -40°C 至 +85°C

    3. 产品特点和优势


    - 接近感应: 在接近感应过程中进行环境红外取消,支持直接阳光下的工作。
    - 环境光感应: 输出代码与lux直接成比例,可调节灵敏度最高达65个计数/每lux。
    - 低功耗: 最大工作电流90μA,软件关机和自动关机模式下最大关机电流0.5μA。
    - 易于使用: 兼容I2C接口(SMBus),无需复杂的算法,温度补偿。
    - 封装小巧: 8 Ld 2.0mm x 2.1mm x 0.7mm ODFN封装。

    4. 应用案例和使用建议


    - 智能移动设备: 智能手机、PDA、GPS等设备中的显示屏亮度调整和接近感应。
    - 消费类设备: LCD电视、数字相框、数码相机等设备中的亮度控制和接近检测。
    使用建议:
    - 确保环境光感应范围的选择与实际环境光线条件匹配,以获得最佳感应效果。
    - 选择合适的IR LED驱动电流,确保在不同的使用环境中能够准确测量接近距离。

    5. 兼容性和支持


    - 兼容性: 该设备支持I2C和SMBus接口,兼容1.7V至3.63V的I2C接口供电,2.25V至3.63V的传感器电源供电。
    - 制造商支持: 提供详细的技术文档、参考设计和应用指南,以帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - Q: 如何设置环境光传感范围?
    A: 通过I2C命令配置环境光传感范围。可选范围包括:0.015 lux至1000 lux,0.06 lux至4000 lux,0.24 lux至16000 lux,0.96 lux至64000 lux。

    - Q: 如何启动自动关机功能?
    A: 设置连续测量模式后,接收I2C关机命令即可进入自动关机模式。

    7. 总结和推荐


    综合评估:
    ISL29011是一款高性能的环境光和接近感应传感器,具有低功耗、高灵敏度和易于集成的特点。其多种工作模式使其适用于各种便携式和消费类电子产品。
    推荐使用:
    强烈推荐在智能移动设备、消费类电子设备和工业医疗设备中使用ISL29011,以提高产品的用户体验和可靠性。

ISL29011IROZ-T7参数

参数
感应方式 -
感应距离 -
输出类型 I²C
光源 -
最大工作供电电压 3.3V
波长 540nm
最小工作供电电压 2.5V
颜色感应 -
响应时间 -
长*宽*高 2.1mm*2mm*700μm
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

ISL29011IROZ-T7厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL29011IROZ-T7数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 光电传感器 RENESAS ELECTRONICS ISL29011IROZ-T7 ISL29011IROZ-T7数据手册

ISL29011IROZ-T7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.3027 ¥ 19.6327
100+ $ 2.2612 ¥ 19.4575
300+ $ 2.2404 ¥ 19.2822
500+ $ 2.2197 ¥ 19.1069
1000+ $ 2.1574 ¥ 18.2304
5000+ $ 2.1574 ¥ 18.2304
库存: 2872
起订量: 51 增量: 1
交货地:
最小起订量为:50
合计: ¥ 981.63
