ISL78714ANZ

产品分类: 电池管理芯片

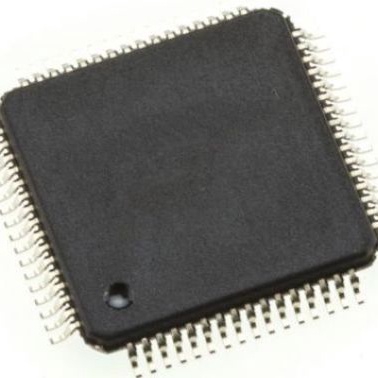

产品描述: Renesas Electronics 锂离子充电器 IC, 锂离子电池, 64引脚, 4.28 V, 64-TQFP封装
供应商型号: ISL78714ANZ
供应商: 国内现货
标准整包数: 1
RENESAS ELECTRONICS 电池管理芯片 ISL78714ANZ

ISL78714ANZ概述

    ISL78714 Automotive Grade Multi-Cell Li-Ion Battery Manager

    1. 产品简介


    ISL78714 是一款专为汽车级锂离子电池管理设计的集成电路(IC),能够监控并管理多达14个串联连接的电池单元。该芯片特别适用于需要高精度管理和监控的电动汽车(EV)、混合动力汽车(HEV)及插电式混合动力汽车(PHEV)等领域的电池包,同时也可以用于电动摩托车电池包、后备电池系统以及便携式和半便携式设备。它通过精确测量电池电压和温度,并实现电池平衡和系统诊断,来确保整个电池系统的安全和可靠运行。

    2. 技术参数


    - 温度范围: -40°C 至 +105°C
    - 通信接口: SPI端口,通过可选的电容隔离、变压器隔离或两者组合进行连接,支持高达1 Mbps的高速通信
    - 监测能力: 监测多达14个电池单元的电压和温度
    - 电压测量范围: 1.65V至4.28V,准确度:初始设备 ±2 mV,装配后 ±2.5 mV
    - 电池均衡模式: 手动平衡模式、定时平衡模式和自动平衡模式,其中自动平衡模式在每个电池单元移除指定电量后终止
    - 外部温度监测: 支持最多6个外部温度输入
    - 内部温度监测: 内置警告标志
    - 输入范围: ±5.0V,负电压适用于母线
    - 数字转换精度: 14位电压和温度测量
    - 系统诊断: 集成所有关键功能的系统诊断
    - 保护机制: 看门狗功能,在通信丢失时关闭设备

    3. 产品特点和优势


    - AEC-Q100认证: 支持ASIL D系统
    - 高精度测量: 即使在恶劣条件下,也能提供高度准确的电压和温度测量结果
    - 灵活的通信方式: 支持多种隔离方式和高传输速率
    - 广泛的诊断功能: 包括内部温度监测和外部温度监测
    - 自动电池均衡: 多种均衡模式,确保每个电池单元的健康状态

    4. 应用案例和使用建议


    ISL78714适用于汽车领域的各种电池管理系统,例如HEV、PHEV和EV的电池包。它可以与主机微控制器通过SPI接口进行通信,通过菊花链(Daisy Chain)连接方式连接多个ISL78714设备,从而实现更大规模的电池管理。例如,在一个典型的配置中,一个主ISL78714可以通过SPI接口与主机微控制器通信,并与最多29个其他ISL78714设备相连。这些设备可以被用在电动汽车电池管理系统中,确保电池系统的安全性与可靠性。使用时应注意确保电路连接正确,避免电压过高造成的损坏。在极端环境中使用时,应考虑增加额外的防护措施,以确保稳定性和可靠性。

    5. 兼容性和支持


    ISL78714可以与多种标准Li-Ion电池化学类型兼容,并支持广泛的系统诊断功能。该产品通过了AEC-Q100认证,符合ASIL D系统的要求。制造商提供了全面的技术支持和文档,帮助用户更好地理解和使用该产品。建议用户在使用前仔细阅读技术手册和相关文档,以确保正确安装和操作。

    6. 常见问题与解决方案


    - 问题1: 设备无法正常启动
    - 解决方案: 检查电源供应是否符合要求,确保正确的连接和配置。
    - 问题2: 通信错误
    - 解决方案: 确认SPI接口配置正确,检查硬件连接是否稳固。
    - 问题3: 温度读数不准确
    - 解决方案: 校准传感器,确保所有连接和布线无误。

    7. 总结和推荐


    总体而言,ISL78714是一款高性能的汽车级多单元锂电池管理芯片,具备出色的精度和灵活性,特别适合应用于电动汽车和其他要求严格的电池管理系统。其强大的诊断能力和自动电池均衡功能使其在市场上具有很强的竞争力。强烈推荐在需要高精度管理和监控的汽车应用中使用该产品。

ISL78714ANZ参数

参数
最大工作供电电压 -
最大输出电压 -
最小工作供电电压 4.28V
故障保护 -
接口类型 -
输出电流 -
电池类型 锂离子电池
最小输出电压 -
功能 -
通用封装 TQFP-64
安装方式 贴片安装
包装方式 托盘

ISL78714ANZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL78714ANZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 电池管理芯片 RENESAS ELECTRONICS ISL78714ANZ ISL78714ANZ数据手册

ISL78714ANZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 118.0676
25+ ¥ 113.1677
50+ ¥ 110.9415
75+ ¥ 108.7265
160+ ¥ 106.3861
库存: 160
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 1180.67
直接购买
加入购物车
