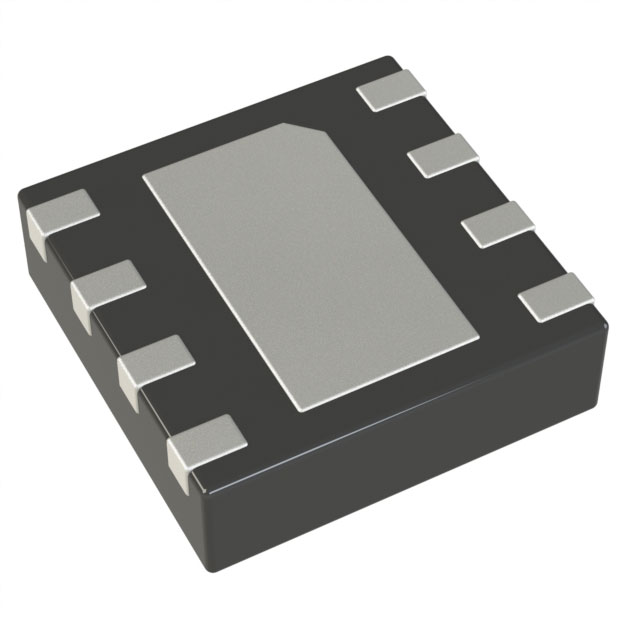

ISL78692-1CR3Z-T7A

产品分类: 电池管理芯片
产品描述: 1A 4.3V 4.1V 5.5V USB 超温 锂离子电池 DFN-10 贴片安装,黏合安装
供应商型号: 968-ISL78692-1CR3Z-T
供应商: Mouser
标准整包数: 1
RENESAS ELECTRONICS 电池管理芯片 ISL78692-1CR3Z-T7A

ISL78692-1CR3Z-T7A概述

    ISL78692 Li-ion/Li-Polymer Battery Charger

    1. 产品简介


    ISL78692 是一款集成单节锂离子或锂聚合物电池充电器,适用于低输入电压(低至2.65V)的应用,例如冷启动条件下的车载应用。该充电器设计用于与各种AC适配器或USB端口一起工作。在使用恒压适配器时,ISL78692作为线性充电器运行,并采用恒流/恒压(CC/CV)充电模式。充电电流可以通过外部电阻器编程设置高达1A。此外,ISL78692还可以与电流受限的适配器配合使用,以减少热耗散。

    2. 技术参数


    供电电压范围:-0.3V 至 7.0V
    输出引脚电压:
    - VBAT:-0.3V 至 5.5V
    - V2P8:-0.3V 至 3.2V
    信号输入电压:-0.3V 至 3.2V
    最大充电电流:1.6A
    充电精度:1%
    温度监测阈值:
    - 低温阈值VTMIN:1.45V 至 1.57V
    - 高温阈值VTMAX:0.36V 至 0.4V

    3. 产品特点和优势


    独特功能:
    - 线性充电模式与电流限制适配器结合,减少热耗散。
    - 温度监测通过外部NTC热敏电阻实现,确保电池安全充电。
    - 自动重充电功能,在电池电压低于3.9V(典型值)时自动重启充电过程。
    - 具有热折叠特性,确保安全操作,当PCB空间有限时防止过热。
    - 欧洲汽车电子委员会标准认证(AEC-Q100)。
    优势:
    - 适用于多种应用场景,如车载系统、eCall系统和备份电池系统。
    - 可接受多种类型的适配器(CV和CC)或USB总线电源。
    - 确保在启动后可以继续工作,最低输入电压为2.65V。
    - 工作温度范围广泛,从-40°C到+85°C。

    4. 应用案例和使用建议


    应用案例:
    - 在车载系统中用于备份电池的充电。
    - eCall系统中的紧急通信设备需要可靠的电源管理。
    使用建议:
    - 为了最大限度减少热耗散,建议使用带有电流限制的适配器。
    - 使用外部NTC热敏电阻监测电池温度,以确保安全充电。
    - 考虑到低输入电压情况,建议选择合适的外部电阻以调整充电电流。

    5. 兼容性和支持


    兼容性:
    - 与多种类型的适配器和USB端口兼容。
    - 与外部NTC热敏电阻和其他电路板接口兼容。
    支持:
    - 提供评估板(ISL78692EVAL1Z)用于评估和测试。
    - 提供详尽的技术文档和技术简报(Technical Brief),如TB363和TB379。

    6. 常见问题与解决方案


    问题1:电池电压过高
    解决方案:检查充电器的充电电压设置,并确保符合电池要求的充电电压。
    问题2:充电过程中温度过高
    解决方案:确认安装位置通风良好,且避免阳光直射。可考虑增加散热措施,如增加散热片或风扇。
    问题3:充电电流不准确
    解决方案:重新校准外部电阻器,确保与预期充电电流一致。

    7. 总结和推荐


    综合评估:
    - ISL78692具有优秀的充电精度(1%)、宽泛的工作温度范围(-40°C至+85°C)和紧凑的设计(3x3mm DFN封装)。
    - 它提供了丰富的安全特性,如热折叠保护、温度监测和自动重充电功能。
    - 广泛应用于汽车系统、eCall系统及备份电池系统。
    推荐:
    - 强烈推荐使用ISL78692,特别是在需要高可靠性和多功能性的场合。这款充电器不仅功能全面,还具备良好的温度管理和安全性,是理想的充电解决方案。

ISL78692-1CR3Z-T7A参数

参数
故障保护 超温
功能 -
接口类型 USB
最大输出电压 4.1V
最小输出电压 -
最小工作供电电压 4.3V
电池类型 锂离子电池
最大工作供电电压 5.5V
输出电流 1A
通用封装 DFN-10
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
