ISL88739AHRZ-T

产品分类: 电池管理芯片
产品描述: 1.024V 8V 19.2V 22V SMBus 超温,过流 锂离子电池 QFN-32 贴片安装,黏合安装
供应商型号: Q-ISL88739AHRZ-T
供应商: 期货订购
标准整包数: 6000

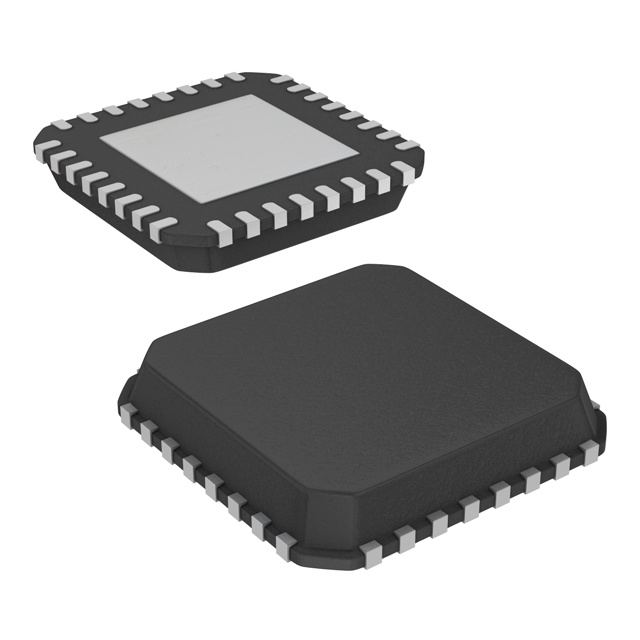

RENESAS ELECTRONICS 电池管理芯片 ISL88739AHRZ-T

ISL88739AHRZ-T概述

    ISL88739A Hybrid Power Boost (HPB) 和 Narrow VDC (NVDC) 组合电池充电器技术手册

    产品简介


    ISL88739A 是一款高度灵活的组合电池充电器,可配置为Hybrid Power Boost (HPB) 充电器或Narrow VDC (NVDC) 充电器,支持2到4节电池。这两种配置允许电池与适配器一起工作以供应系统负载,当系统负载超过适配器能力时,称为系统Turbo模式。ISL88739A广泛应用于需要对2至4节可充电电池进行充电的设备中。

    技术参数


    - 适配器电流监测:高精度适配器电流监测
    - 电池放电电流监测:电池放电电流监测
    - 开关频率:16个切换频率选项(350kHz至1MHz)
    - 封装形式:32引脚4mm x 4mm QFN封装
    - 温度范围:根据具体型号而定,通常在-40°C至+85°C之间
    - 电源输入电压范围:根据具体型号而定,通常在3V至28V之间

    产品特点和优势


    - 配置灵活性:可根据需求选择作为HPB或NVDC充电器
    - 硬件限制:具备硬件级的适配器电流限制和电池电流限制
    - 监测功能:提供适配器电流、电池放电电流和系统功率监测输出
    - 保护机制:集成多种保护功能,如系统低电压、适配器过流、电池过流和过热
    - 高效运行:使用Robust Ripple Regulator (R3) 调制方案,实现优秀的轻载效率和快速动态响应

    应用案例和使用建议


    - 应用案例:适用于各种便携式电子设备,如笔记本电脑、平板电脑、便携式医疗设备等
    - 使用建议:在安装时注意确保适当的散热措施,避免因过热导致的安全隐患。在大电流使用时,可以通过外部电阻调整电流监测精度,从而提高整体性能

    兼容性和支持


    - 兼容性:与其他Renesas电子产品具有良好的兼容性
    - 技术支持:Renesas公司提供全面的技术支持和维护服务,可通过官方网站获得最新的产品信息和技术文档

    常见问题与解决方案


    - 问题1:系统Turbo模式启动后电压不稳定
    - 解决方案:检查适配器电流限制设置,调整外部电流检测电阻以改善电压稳定性
    - 问题2:电池过热
    - 解决方案:确认散热系统工作正常,考虑增加外部冷却装置
    - 问题3:适配器过流
    - 解决方案:调整适配器电流限制设置,确保不超过适配器的最大额定值

    总结和推荐


    ISL88739A是一款设计精良的组合电池充电器,集成了多种保护功能和高效性能,能够满足各类高性能电子设备的需求。建议用户根据具体应用场景选择合适的配置,并遵循制造商提供的安装指南和维护建议以确保最佳效果。该产品在便携式电子设备中具有很高的应用价值和市场竞争力,值得推荐。

ISL88739AHRZ-T参数

参数
接口类型 SMBus
功能 -
电池类型 锂离子电池
故障保护 超温,过流
输出电流 -
最大工作供电电压 22V
最小输出电压 1.024V
最大输出电压 19.2V
最小工作供电电压 8V
通用封装 QFN-32
安装方式 贴片安装,黏合安装
应用等级 商业级
零件状态 在售
包装方式 卷带包装

ISL88739AHRZ-T厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL88739AHRZ-T数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 电池管理芯片 RENESAS ELECTRONICS ISL88739AHRZ-T ISL88739AHRZ-T数据手册

ISL88739AHRZ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
