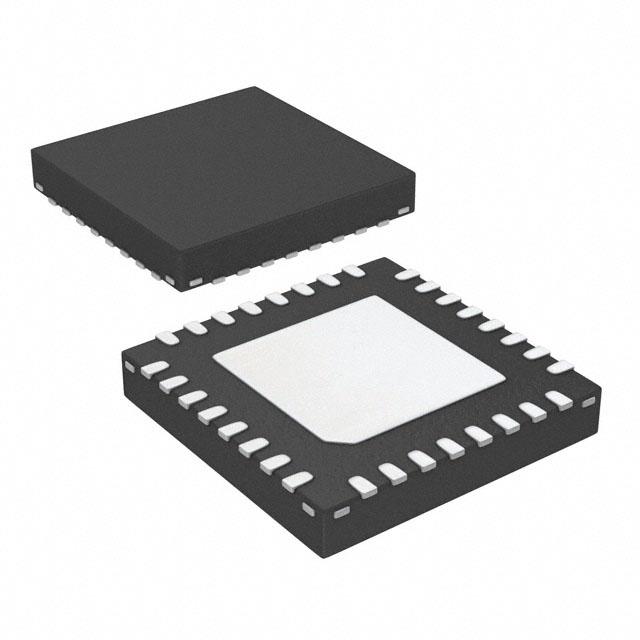

ISL9237HRZ-TK

产品分类: 电池管理芯片
产品描述: 2.4V 3.2V 13.824V 23.4V I²C,USB 超温,过压,过流 锂离子电池 QFN-32 贴片安装,黏合安装
供应商型号: Q-ISL9237HRZ-TK
供应商: 期货订购
标准整包数: 1000
RENESAS ELECTRONICS 电池管理芯片 ISL9237HRZ-TK

ISL9237HRZ-TK概述


    产品简介


    产品名称:ISL9237
    产品类型:ISL9237 是一款基于 Intersil 公司的先进 R3™ 调制方案的降压-升压(Buck-Boost)充电器,适用于狭窄输出电压范围的直流电源(NVDC)系统。主要设计用于便携式设备、工业设备和其他需要充电电池的应用场景。
    主要功能:
    - 支持1到3节锂离子电池的充电。
    - 在宽输入电压范围内运行(3.2V至23.4V),并能自动适应多种充电模式。
    - 支持 USB OTG 功能,可在两个或三个电池应用中通过 USB 端口输出 5V 电压。
    - 系统输出电压范围为2.4V至13.824V,具备多种电池保护功能。
    应用领域:
    - 移动设备(如智能手机、平板电脑)
    - 工业设备(如医疗设备、手持工具)

    技术参数


    基本规格:
    - 输入电压范围:3.2V 至 23.4V
    - 系统输出电压:2.4V 至 13.824V
    - 最大充电电压:13.824V
    - 最小系统电压:2.688V(单节电池)至 8.064V(三节电池)
    - 工作频率:最高1MHz
    性能参数:
    - 高效轻负载运行:降低轻负载下的功耗。
    - 快速瞬态响应:确保系统在负载变化时稳定运行。
    - 并发双向电流监控:同步监控适配器和电池的电流。
    - 支持两阶段适配器电流限制:根据负载情况自动调整电流限制。
    电气特性:
    - 适配器电流限制:最高可设为 6.08A
    - 充电电流限制:最高可设为 6.08A
    - 系统过电流保护:检测并控制电流超出设定值的情况
    - 电池放电电流保护:检测并控制电池放电电流
    工作环境:
    - 温度范围:-10°C 至 100°C
    - 贮存温度范围:-65°C 至 175°C

    产品特点和优势


    1. 高效节能:采用 R3™ 调制技术,显著提升轻负载条件下的能效,特别是在降压(Buck)模式下。

    2. 快速响应:支持双向电流监控及快速响应机制,确保系统在负载突变时能够快速稳定。

    3. 通用性强:支持 USB OTG 功能,允许在没有外部适配器的情况下通过 USB 端口向其他设备供电。

    4. 安全可靠:具备多项保护机制,如电池过流、系统过压保护,确保在各种条件下设备的安全性。

    应用案例和使用建议


    典型应用场景:
    - 智能手机和平板电脑在充电时,适配器插入或移除会导致充电电流和系统电压的变化,ISL9237 可以快速响应并调节系统输出。
    - 在笔记本电脑充电过程中,ISL9237 可以在低电量状态下迅速进行快充,同时监测电池状态防止过充。
    使用建议:
    - 在设计系统时,确保电源管理芯片的位置靠近充电电路的核心组件,以减少布线引起的寄生效应。
    - 使用低 ESR 的陶瓷电容器和合适的感测电阻(例如 Rs1 = 20mΩ 和 Rs2 = 10mΩ),以提高电流检测精度。
    - 在实际应用中,建议使用两阶段适配器电流限制来更好地利用适配器的瞬时高输出能力。

    兼容性和支持


    兼容性:
    - 与不同类型的适配器和 USB 设备兼容。
    - 可与多种电池组合一起使用(1-3 节锂离子电池)。
    支持与维护:
    - ISL9237 由 Intersil 提供全面的技术支持和产品文档,包括详细的使用手册和参考设计。

    常见问题与解决方案


    常见问题:
    - 适配器插入或移除导致系统电压不稳定
    - 电池充电电流异常
    解决方案:
    - 检查并调整适配器的电压和电流设置,确保符合系统要求。
    - 确保使用正确的充电电流设置,并检查感测电阻(Rs1 和 Rs2)的连接和配置。

    总结和推荐


    总结:
    ISL9237 是一款高效且多功能的降压-升压充电器,适用于多种便携式和工业设备。它具备快速响应能力、高能效和多重保护机制,使其成为电池管理系统中的理想选择。
    推荐:
    我们强烈推荐 ISL9237 给希望提升设备充电效率、系统可靠性和使用寿命的工程师。此产品特别适合对电池管理和系统电压稳定性有严格要求的应用场景。

ISL9237HRZ-TK参数

参数
输出电流 -
接口类型 I²C,USB
电池类型 锂离子电池
故障保护 超温,过压,过流
最大输出电压 13.824V
最小工作供电电压 3.2V
最大工作供电电压 23.4V
功能 -
最小输出电压 2.4V
通用封装 QFN-32
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL9237HRZ-TK厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。
