ISL9203CRZ-TR5220

产品分类: 电池管理芯片
产品描述: 1.6A(Max) 4.3V 4.2V 6.5V 锂离子电池 DFN 贴片安装,黏合安装
供应商型号: 1361031
供应商: element14
标准整包数: 1

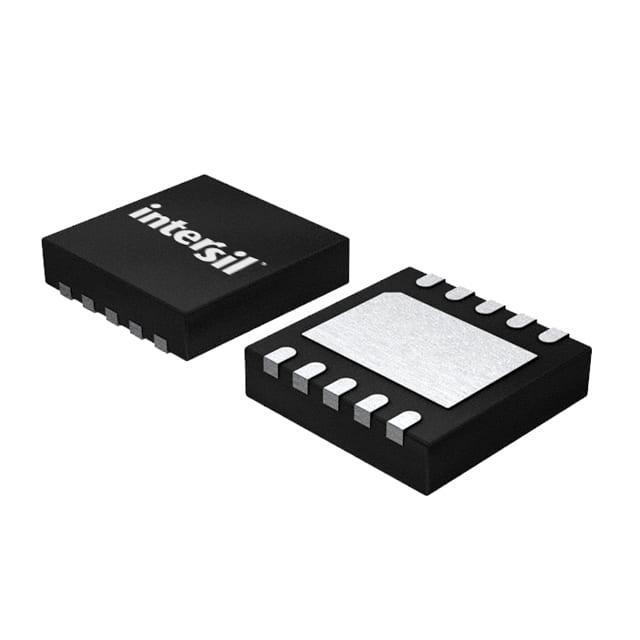

RENESAS ELECTRONICS 电池管理芯片 ISL9203CRZ-TR5220

ISL9203CRZ-TR5220概述

    # 高质量文章:ISL9203R5220单节锂离子/锂聚合物电池充电器

    产品简介


    ISL9203R5220是一款集成化的单节锂离子(Li-ion)或锂聚合物(Li-polymer)电池充电器,可适用于输入电压低至2.4V的情况。该充电器专为各种类型的交流适配器设计,能够满足多种手持设备和其他便携式电子产品的充电需求。ISL9203R5220采用恒流/恒压(CC/CV)充电模式,能够提供高达1.5A的可编程充电电流。此外,当适配器具有电流限制时,该芯片还能通过结合线性充电和脉冲充电的优点来减少热耗散。
    主要功能
    - 支持单节锂离子或锂聚合物电池的完整充电管理。
    - 提供非常低的热耗散,适合紧凑型设计。
    - 内置功率开关元件及电流传感器,无需外部二极管。
    - 输出电压精度达到1%。
    - 工作温度范围:-20°C至70°C。
    - 热增强型DFN封装,符合无铅环保要求。
    应用领域
    - 医用手持设备
    - 掌上电脑(PDA)、手机及智能手机
    - 便携式仪器、MP3播放器
    - 自充电电池组
    - 独立式充电器
    - USB总线供电充电器

    技术参数


    以下是ISL9203R5220的主要技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压 | 2.4 | - | 7 | V |
    | 输出电压精度 | - | 1% | - | - |
    | 充电电流(恒流模式) | 0.9 | 1.0 | 1.1 | A |
    | 热折叠充电电流(随温度变化) | - | 100°C | - | °C |
    | 电源ON/OFF阈值 | 3.0 | 3.4 | 4.0 | V |
    | 站态电流 | - | 3.0 | - | μA |

    产品特点和优势


    ISL9203R5220以其高集成度、高效能以及良好的热稳定性成为一款极具竞争力的产品。其核心优势体现在以下几个方面:
    - 低功耗:通过先进的电路设计减少了充电过程中的能量损失。
    - 高精度控制:输出电压精度高达1%,确保了电池的最佳充电状态。
    - 多功能指示:提供充电状态指示,便于实时监控充电进度。
    - 宽温适应性:能够在极端环境下保持稳定运行,适合多样化应用场景。

    应用案例和使用建议


    应用案例
    ISL9203R5220广泛应用于医疗手持设备、个人数字助理(PDA)、智能手机等领域。例如,在智能手机和平板电脑中,它能够快速而安全地为设备充电,同时保护电池免受过充损害。
    使用建议
    为了充分发挥ISL9203R5220的优势,在实际应用中应注意以下几点:
    - 正确选择合适的外部电阻以设定所需的充电电流。
    - 将VSEN引脚尽可能靠近电池连接点,以提高测量准确性。
    - 在低温环境中使用时需注意增加适当的预热措施,避免因温度过低导致充电效率下降。

    兼容性和支持


    ISL9203R5220支持多种标准交流适配器,并且具备较强的硬件兼容性,可以轻松集成到现有的电子产品系统中。Intersil公司还提供了详细的技术文档和技术支持服务,帮助客户更好地理解和使用这款产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 充电过程中发热严重 | 调整充电参数以降低最大充电电流;改善散热条件。 |
    | 充电完成后无法自动断开 | 检查电池电压是否达到设定值,确认充电周期结束标志位是否正常工作。 |
    | 设备连接后长时间无反应 | 检查供电线路是否完好,确认适配器输出电压符合要求。 |

    总结和推荐


    综上所述,ISL9203R5220凭借其卓越的性能表现和广泛的适用范围,在便携式电子产品领域展现出强大的市场潜力。对于需要高效、可靠电池充电解决方案的应用场合,该产品无疑是一个值得信赖的选择。如果您正在寻找一款集成了高性能与易用性的单节锂离子电池充电器,那么ISL9203R5220将是您的理想之选!

ISL9203CRZ-TR5220参数

参数
最大输出电压 4.2V
功能 -
接口类型 -
电池类型 锂离子电池
故障保护 -
最小工作供电电压 4.3V
最大工作供电电压 6.5V
输出电流 1.6A(Max)
最小输出电压 -
通用封装 DFN
安装方式 贴片安装,黏合安装
包装方式 卷带包装

ISL9203CRZ-TR5220厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL9203CRZ-TR5220数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 电池管理芯片 RENESAS ELECTRONICS ISL9203CRZ-TR5220 ISL9203CRZ-TR5220数据手册

ISL9203CRZ-TR5220封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.3103 ¥ 19.3368
10+ $ 2.0205 ¥ 16.9117
50+ $ 1.8154 ¥ 15.1948
100+ $ 1.6705 ¥ 13.9822
250+ $ 1.5782 ¥ 13.2096
500+ $ 1.3936 ¥ 11.6643
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
