ISL6292CCR3Z-T

产品分类: 电池管理芯片
产品描述: 1.6A 4.3V 4.256V 6.5V 锂离子电池 DFN(EP) 贴片安装,黏合安装 3mm(长度)*3mm(宽度)
供应商型号: ISL6292CCR3Z-TTR-ND
供应商: Digi-Key
标准整包数: 6000

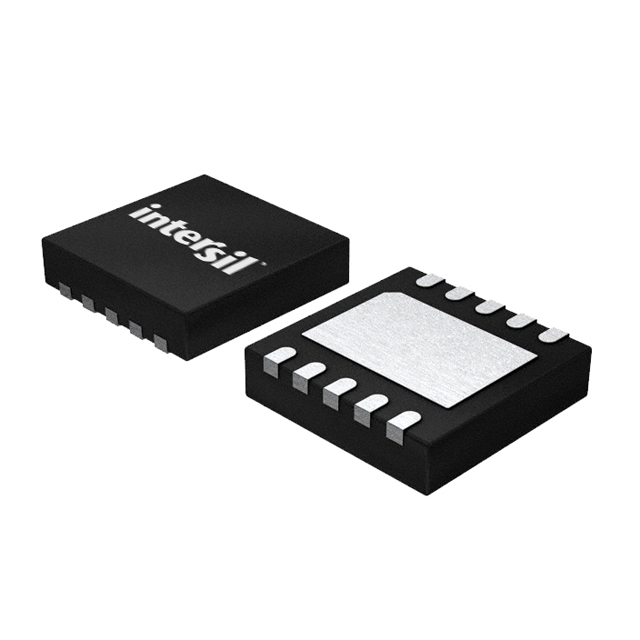

RENESAS ELECTRONICS 电池管理芯片 ISL6292CCR3Z-T

ISL6292CCR3Z-T概述


    产品简介


    产品名称:ISL6292C 锂离子/锂聚合物电池充电器
    产品类型:单节锂离子或锂聚合物电池充电器
    主要功能:ISL6292C 是一款能够使用低至 2.4V 输入电压工作的集成充电器。它可以配合各种类型的交流适配器工作,支持恒流(CC)和恒压(CV)充电模式。此外,它还具备热折叠电流控制、预充、自动重充电等功能。
    应用领域:
    - 手持设备(包括医疗手持设备)
    - PDA、手机和智能手机
    - 便携式仪器、MP3播放器
    - 自充电电池组
    - 独立充电器
    - USB总线供电充电器

    技术参数


    - 输入电压范围:2.4V 至 7V
    - 输出电压范围:4.2V ± 1%
    - 最大充电电流:1.5A(可编程)
    - 热折叠电流控制:确保安全运行,特别是在电路板空间有限时
    - 热阻抗:θJA 为 46°C/W,θJC 为 4°C/W
    - 工作温度范围:-20°C 至 70°C
    - 存储温度范围:-65°C 至 150°C
    - 封装:3x3 DFN(无铅)
    - 电源引脚电压:-0.3V 至 7V

    产品特点和优势


    1. 非常低的热耗散:集成的电源开关和电流传感器可最大限度减少发热。
    2. 1% 电压精度:提供高精度的充电电压。
    3. 多种适配器兼容性:可接受各种类型的交流适配器。
    4. 高可靠性:支持热折叠电流控制和低功耗休眠模式。
    5. 紧凑设计:采用小型化 3x3 DFN 封装,适用于空间受限的应用场合。

    应用案例和使用建议


    典型应用电路:ISL6292C 可用于便携式设备如手机和平板电脑,通过简单的外部组件即可实现高效的充电功能。例如,在某些情况下,可通过调整外部电阻来设置充电电流。
    使用建议:
    - 选择合适的陶瓷电容作为输入和输出滤波电容,以保持系统的稳定。
    - 在某些应用中,可以通过在感测反馈引脚和大容量电容之间添加一个小电阻来提高系统的稳定性。
    - 当使用限流适配器时,确保 IREF 引脚的电压高于限流阈值。

    兼容性和支持


    兼容性:ISL6292C 支持多种类型的交流适配器,可以灵活应用于不同的充电系统。
    支持信息:
    - ISL6292C 的技术手册提供了详细的电路布局建议,有助于用户进行正确安装和调试。
    - 可参考相关的技术文献和技术手册,了解如何处理湿度敏感表面安装器件和封装半导体器件的热特性。

    常见问题与解决方案


    1. 问:当 VREF 引脚电压异常时,如何处理?
    答:如果 VREF 引脚电压低于 0.35V 或高于 1.4V,故障指示灯将点亮。检查电源输入和外部连接,确认没有短路或开路问题。
    2. 问:如何避免过热现象?
    答:ISL6292C 配备了热折叠电流控制功能,当内部温度超过 100°C 时会自动降低充电电流,防止过热。
    3. 问:当电池电压低于设定阈值时,充电器会如何反应?
    答:当电池电压降至再充电阈值以下时,充电器会自动重新开始充电过程,直到电池电压达到所需的阈值。

    总结和推荐


    综合评估:
    ISL6292C 锂离子/锂聚合物电池充电器具有紧凑的设计、高效的功能和广泛的适用范围,特别适合用于便携式设备。它提供了丰富的功能,如热折叠电流控制和预充功能,确保了充电过程的安全性和可靠性。
    推荐使用:
    对于需要高性能、可靠且占用空间小的电池充电解决方案的应用,ISL6292C 是一个理想的选择。它不仅适用于医疗手持设备和便携式电子产品,还适用于任何需要快速安全充电的场景。因此,强烈推荐 ISL6292C 作为锂离子或锂聚合物电池的首选充电器。

ISL6292CCR3Z-T参数

参数
最小工作供电电压 4.3V
最小输出电压 -
电池类型 锂离子电池
功能 -
输出电流 1.6A
最大输出电压 4.256V
接口类型 -
最大工作供电电压 6.5V
故障保护 -
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 DFN(EP)
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

ISL6292CCR3Z-T厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL6292CCR3Z-T数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 电池管理芯片 RENESAS ELECTRONICS ISL6292CCR3Z-T ISL6292CCR3Z-T数据手册
