ISL9238HRTZ-T

产品分类: 电池管理芯片
产品描述: 2.4V 3.2V 18.304V 23.4V I²C,SMBus,USB 超温,过压,过流 锂离子电池 QFN 贴片安装,黏合安装
供应商型号: ISL9238HRTZ-T
供应商: 云汉优选
标准整包数: 6000

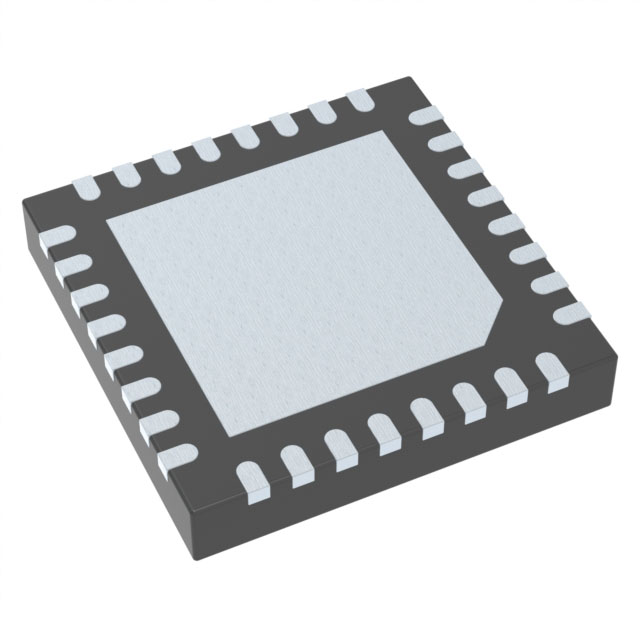

RENESAS ELECTRONICS 电池管理芯片 ISL9238HRTZ-T

ISL9238HRTZ-T概述

    # ISL9238 Buck-Boost Narrow VDC Battery Charger with SMBus Interface and USB OTG

    1. 产品简介


    ISL9238是一款专为1至4节Li-ion电池设计的升压降压(NVDC)充电器。这款先进的充电器具备高效能和快速瞬态响应的特点,适用于平板电脑、超极本、笔记本电脑、移动电源和任何配备USB-C接口的平台。ISL9238不仅能够从广泛的直流电源(如常规AC/DC适配器、USB PD端口、旅行适配器等)为电池组安全充电,还能通过窄输出电压范围调节系统总线电压,确保系统的稳定运行。
    主要功能
    - 支持1至4节Li-ion电池的充电。
    - 输入电压范围:3.2V至23.4V(无死区)。
    - 系统输出电压范围:2.4V至18.304V。
    - 具备自主充电选项(自动结束充电)。
    - 内置系统功率监测PSYS输出,符合IMVP标准。
    - 开关频率高达1MHz。
    应用领域
    - 用于1至4节电池的平板电脑、超极本、笔记本电脑、移动电源以及任何需要电池供电且具有USB-C接口的便携式设备。

    2. 技术参数


    工作条件
    - 适应温度范围:HRTZ:-10°C至+100°C;IRTZ:-40°C至+100°C。
    - 接口参数:SMBus/I2C协议支持多种通信模式。

    电气特性
    - 充电电流限制:可编程设置,最大充电电流可达6080mA(10mΩ Rs2条件下)。
    - 适配器电流限制:同样可编程设置,最大适配器电流可达6080mA(20mΩ Rs1条件下)。
    - 最大充电电压/系统调节电压:范围广泛,精度高,可达到18.304V。
    - 最小系统电压:精度为±3%。
    环境适应性
    - 绝对最大额定值:各种引脚和电源输入均有详细规定。
    - 热阻抗:典型的热阻抗为37°C/W(自由空气中),保证器件在高温环境下的可靠性。

    3. 产品特点和优势


    ISL9238凭借其独特的技术和功能在市场上展现出强劲的竞争力:
    - 高性能充电能力:提供高达1MHz的开关频率,确保高效的充电过程。
    - 宽输入电压范围:3.2V至23.4V的宽电压范围适应性强,适用于不同类型的输入源。
    - 强大的系统保护机制:包括反向降压、升压及升降压操作,支持各种复杂的工作环境。
    - 灵活的系统管理:通过SMBus/I2C通信进行自定义配置,可根据实际需求调整关键参数。

    4. 应用案例和使用建议


    应用案例
    ISL9238适合于多种应用场合,例如用于平板电脑和移动电源等便携式设备的电池管理系统。当系统连接到不同的输入电源时,ISL9238能够自动检测并切换到最合适的充电模式,确保设备在多种情况下均能正常工作。
    使用建议
    - 在使用过程中,应注意配置适当的电流和电压限值以防止过载。
    - 确保外部电路的设计与ISL9238的性能要求匹配,特别是电感器和电容器的选择。
    - 对于敏感的应用场景,可以考虑添加额外的滤波器以减少噪声干扰。

    5. 兼容性和支持


    兼容性
    ISL9238支持SMBus和I2C通信协议,这使得它能够与现有的许多智能电池和主机控制器兼容。此外,其内置的通用比较器允许灵活的信号监控。
    支持服务
    制造商提供了详尽的技术文档和支持资源,用户可以在需要时联系技术支持以获取帮助。

    6. 常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 电池充电效率低 | 检查充电电流和电压设定是否正确,适当调整参数。 |
    | 过度放电导致充电异常 | 检查电池状态并重新校准电池管理系统。 |
    | 长时间充电未完成 | 检查充电电流限制和充电策略设定是否合理。 |

    7. 总结和推荐


    总体来看,ISL9238是一款功能强大、应用广泛的充电器,特别适合于要求高效充电和稳定系统电源供应的应用场景。凭借其灵活的配置能力和卓越的性能,ISL9238无疑将是众多设计师和开发者的首选。强烈推荐使用ISL9238以提升产品的性能和用户体验。

ISL9238HRTZ-T参数

参数
输出电流 -
电池类型 锂离子电池
最大输出电压 18.304V
最小输出电压 2.4V
最大工作供电电压 23.4V
故障保护 超温,过压,过流
接口类型 I²C,SMBus,USB
功能 -
最小工作供电电压 3.2V
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL9238HRTZ-T厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL9238HRTZ-T数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 电池管理芯片 RENESAS ELECTRONICS ISL9238HRTZ-T ISL9238HRTZ-T数据手册

ISL9238HRTZ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ ¥ 6.78
12000+ ¥ 6.6105
18000+ ¥ 6.441
库存: 6000
起订量: 6000 增量: 6000
交货地:
最小起订量为:6000
合计: ¥ 40680
直接购买
加入购物车
