首页  >  产品百科  >  ISL9241HRTZ-T

ISL9241HRTZ-T

产品分类: 电池管理芯片
产品描述: 4mA(Min) 3.9V 300mV 18.304V 23.4V I²C,SMBus 超温,过压,过流 锂离子电池 TQFN-32 贴片安装,黏合安装
供应商型号: 20-ISL9241HRTZ-TDKR-ND
供应商: Digi-Key
标准整包数: 1

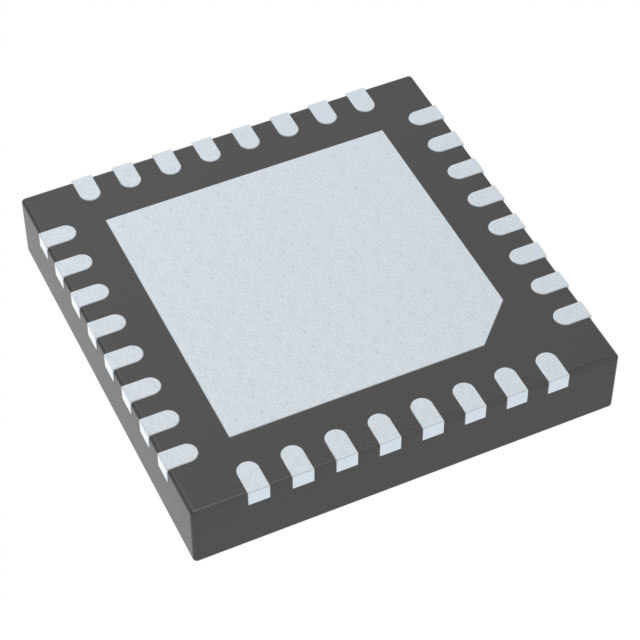

RENESAS ELECTRONICS 电池管理芯片 ISL9241HRTZ-T

ISL9241HRTZ-T概述

    ISL9241 数字化可配置电池充电器技术手册解析

    产品简介


    ISL9241 是一款由 Renesas 公司开发的数字化可配置降压-升压(buck-boost)电池充电器,能够支持窄电压直接充电(NVDC)和混合功率降压-升压(HPBB/Bypass)充电,并且可通过固件控制在这些模式间进行切换。该芯片采用全 N 型场效应管(NFET)设计,适用于平板电脑、超极本和笔记本平台。ISL9241 能够通过广泛的直流电源输入(如传统交流/直流适配器、USB Type-C 供电端口等)为最多四节串联的锂离子电池安全充电。同时,它还能作为系统总线调节器和保护装置使用,提供从适配器、电池或两者的系统功率。

    技术参数


    - 输入电压范围:3.9V 至 23.4V(无死区)
    - 系统/电池输出电压:3.9V 至 18.304V
    - 充电模式:支持 NVDC 和 HPBB/Bypass 模式
    - 温度范围:-40°C 至 100°C
    - 封装形式:4x4 32 引脚 TQFN 封装
    - 电流监测:支持 AMON/BMON 输入监测适配器和电池电流
    - 保护机制:PROCHOT# 输出,IMVP 兼容
    - 模拟监控:8位 ADC 监测关键参数
    - 通讯接口:支持 SMBus/I2C 接口

    产品特点和优势


    ISL9241 的主要特点是它集成了先进的 R3 技术,提供了高效的轻载充电模式。该充电器具有高效率和轻负载下高能效的优点,并且支持 USB-PD 快速角色交换(Fast Role Swap)和 PPS 功能。此外,ISL9241 的独立补偿引脚支持正向和反向操作(OTG),并且支持补充功率(Intel VMIN 主动保护)和 JEITA 合规性(使用 NTC)。

    应用案例和使用建议


    ISL9241 适用于 2 到 4 节电池的平板电脑、笔记本电脑和便携式 USB-C 接口设备。通过其灵活的编程选项,ISL9241 可以根据具体需求进行定制。例如,在需要较高充电效率的应用中,可以通过调整内部寄存器来选择较小的电感器,从而提高多个功率级别的效率。
    使用建议:
    - 配置选择:通过电阻配置 PROG 引脚,可以选择电池节数、开关频率和适配器电流限制。
    - 热管理:确保充分散热,特别是在高温环境下使用时。

    兼容性和支持


    ISL9241 支持 SMBus/I2C 通信协议,能够方便地与主机控制器或智能电池进行通信。Renesas 公司为其提供详细的文档和技术支持,包括应用指南和设计参考。

    常见问题与解决方案


    - 问题:充电过程中温度过高。
    解决方案:检查散热设计,确保散热片和风扇工作正常。

    - 问题:无法识别电池。
    解决方案:确认电池接线正确,检查 SMBus 通信线路是否连接完好。

    - 问题:适配器电流受限。
    解决方案:通过调节 PROG 引脚上的电阻来调整适配器电流限制。

    总结和推荐


    ISL9241 数字化可配置电池充电器以其高效能、灵活配置和广泛的应用场景,在移动计算和便携式设备市场中表现出色。其卓越的热管理和低功耗设计使得它成为高性能系统的理想选择。如果您正在寻找一种可以满足各种充电需求并具备高度灵活性的电池充电解决方案,ISL9241 绝对是一个值得考虑的选择。

ISL9241HRTZ-T参数

参数
最小工作供电电压 300mV
故障保护 超温,过压,过流
最大输出电压 18.304V
电池类型 锂离子电池
输出电流 4mA(Min)
接口类型 I²C,SMBus
功能 -
最大工作供电电压 23.4V
最小输出电压 3.9V
通用封装 TQFN-32
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL9241HRTZ-T厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL9241HRTZ-T数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 电池管理芯片 RENESAS ELECTRONICS ISL9241HRTZ-T ISL9241HRTZ-T数据手册

ISL9241HRTZ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.3076 ¥ 95.5492
10+ $ 7.593 ¥ 63.5443
100+ $ 5.7945 ¥ 48.4924
250+ $ 5.3342 ¥ 44.6409
500+ $ 5.054 ¥ 42.2957
1000+ $ 4.8214 ¥ 40.3493
库存: 3549
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 95.54
