RENESAS ELECTRONICS 光电传感器 ISL76671AROZ-T7A

ISL76671AROZ-T7A概述

    ISL76671 光照传感器技术手册

    产品简介


    ISL76671 是一款低成本、低功耗光到电压转换的硅光学传感器,主要用于模拟输出环境光测量。它集成了一个光电二极管阵列、非线性电流放大器和微功率运算放大器,所有这些都集成在一个单片集成电路(IC)上。其设计与人眼相似,在550纳米处具有峰值灵敏度,并覆盖从400纳米到600纳米的波长范围,能有效屏蔽紫外线和红外线。该传感器的工作光照强度范围为0.01 lux到100 lux。

    技术参数


    | 参数名称 | 描述 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 输入光强范围 | 保持平方根关系的光强范围 0.01 100 | Lux |
    | 供电电压 | 运行时的供电电压 1.8 3 | V |
    | 供电电流 | 在零光照条件下 -40°C 到 +60°C | 零光照 | 0.7 2 | μA |
    | 供电电流 | 在零光照条件下 -40°C 到 +105°C | 零光照 5 | μA |
    | 供电电流 | 在100 lux 光照条件下 | 100 lux | 23 35 | μA |
    | 输出电压 | 照度到电压的精度 | 10 lux | 0.65 1.85 | V |
    | 无光输出电压 | 无光照时的输出电压 | 零光照 -40°C 到 +60°C | 0.95 20 | mV |
    | 无光输出电压 | 无光照时的输出电压 | 零光照 -40°C 到 +105°C 120 | mV |
    | 电源抑制比 | 电源电压变化对输出的影响 | 100 lux 0.12 mV/V |
    | 最大输出电压摆动 | 在名义输出95%时的最大输出电压摆动 VDD-0.7 VDD | V |

    产品特点和优势


    - 平方根电压输出:确保高动态范围和低光照条件下优秀的灵敏度。
    - 宽工作温度范围:从-40°C到+105°C,适合汽车应用。
    - 快速响应时间:确保快速的亮度变化捕捉。
    - 内置温度补偿:提高光照测量的准确性和稳定性。
    - 良好的红外线抑制:避免红外线干扰导致的误读。

    应用案例和使用建议


    ISL76671 主要应用于显示器背光控制和防眩镜系统中。例如,在显示面板后安装深色滤光片的情况下,ISL76671 可以精确测量环境光线强度,进而调整背光亮度,提升用户体验。
    使用建议:
    1. 选择合适的外部电阻(REXT):推荐使用100kΩ的外部电阻,可以确保良好的信号处理。
    2. 考虑温度影响:在低温环境中使用时,应尽量减少温度变化对测量结果的影响。
    3. 避免过载:确保电路中的负载不会超过传感器的最大输出电压限制。

    兼容性和支持

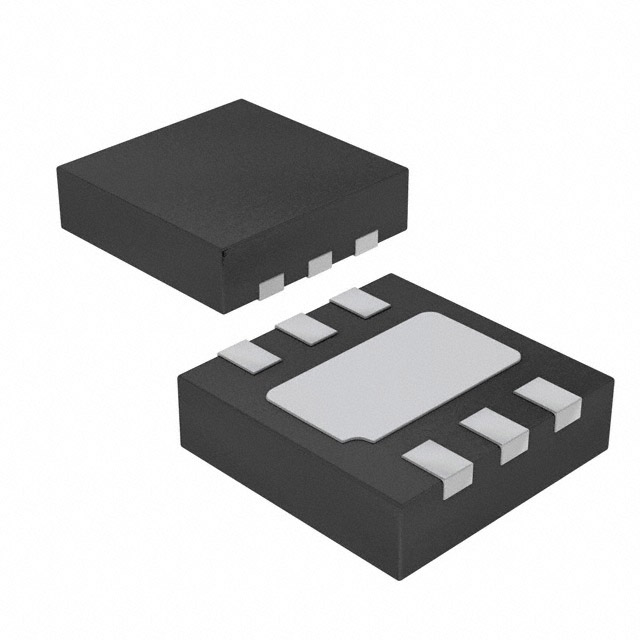

    ISL76671 使用6引脚ODFN封装,具有紧凑的尺寸(2mm x 2.1mm),符合RoHS标准。其工作温度范围为-40°C到+105°C,符合AEC-Q100标准,适用于汽车级应用。此外,传感器的封装允许直接连接到地面,从而提高散热效果。
    支持:
    - Renesas提供详尽的技术文档和应用指南,以帮助工程师进行设计。
    - 客户还可以通过官方网站或联系当地销售办公室获取更多技术支持。

    常见问题与解决方案


    1. 供电电流异常:检查外部电阻是否正确配置,并确认电源电压稳定。
    2. 输出电压不稳定:确保接地良好,并且周围环境没有强烈的红外辐射。
    3. 响应时间慢:增加外部负载电容可能有助于提高响应速度。

    总结和推荐


    ISL76671 具有低成本、高性能、易于集成等优点,是一款非常实用的光到电压转换传感器。适用于汽车显示控制和防眩镜系统,尤其在需要精密光照测量的应用场合中表现优异。强烈推荐在相关领域中采用此款传感器。

ISL76671AROZ-T7A参数

参数
波长 550nm
感应方式 -
最小工作供电电压 1.8V
颜色感应 -
感应距离 -
最大工作供电电压 3V
光源 -
响应时间 -
输出类型 -
长*宽*高 2mm(长度)*2.1mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
