PAXCDC1C

产品分类: 面板测量仪
厂牌: RED LION

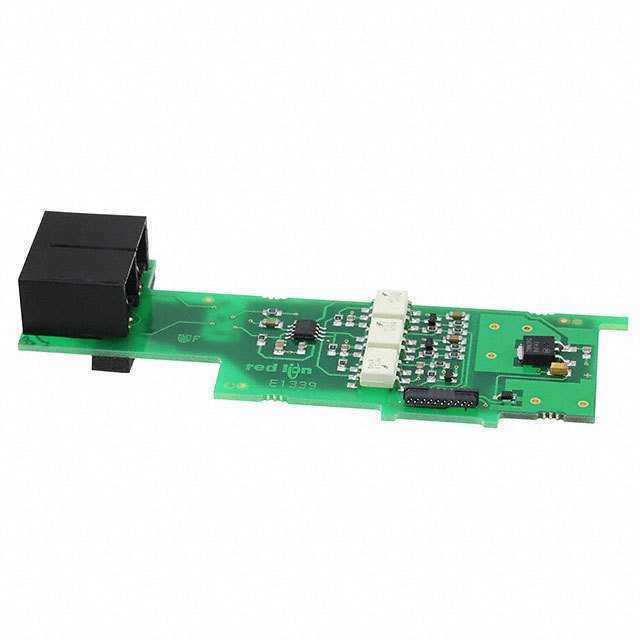

产品描述: Red Lion 输出卡 带双 RJ11 连接器的输出卡, 用于PAX 仪表
供应商型号: RLC363-ND
供应商: Digi-Key
标准整包数: 1

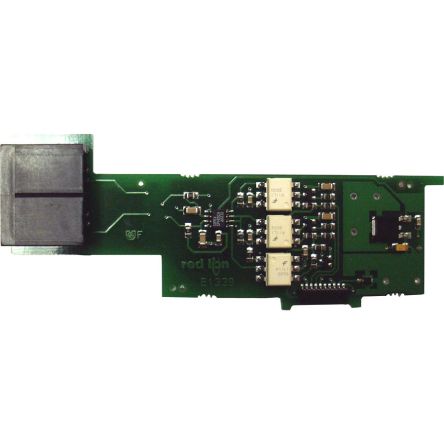

RED LION 面板测量仪 PAXCDC1C

PAXCDC1C概述


    产品简介


    PAX 数字输入面板仪表是一系列高精度的计数、速率测量和显示装置,适用于工业自动化控制领域的各种应用。根据型号的不同,PAX 系列可以分为PAXC计数器、PAXR速率表和PAXI双功能计数/速率表。PAXI型号具备所有高端功能,可以同时提供计数和速率测量能力。这些仪表均采用明亮的0.56英寸红色阳光可读显示屏,并支持调整亮度以适应不同的照明条件,从而确保在各种环境下都能清晰显示。

    技术参数


    - 显示屏: 6位0.56英寸红色阳光可读LED显示屏或标准绿色LED显示屏。
    - 电源:
    - AC版本: 85到250VAC,50/60Hz,18VA;隔离电压为2300Vrms。
    - DC版本: 11到36VDC,14W;若低于15VDC并安装三张插件卡,则需要降低工作温度至40°C;AC版本: 24VAC±10%,50/60Hz,15VA;隔离电压为500Vrms。
    - 传感器电源: 12VDC±10%,最大100mA,短路保护。
    - 按键: 3个可编程功能键,总共5个按键。
    - 用户输入: 三个可编程用户输入,最大连续输入为30VDC。
    - 存储: 非易失性E2PROM保留所有可编程参数和显示值。
    - 认证与合规性:
    - 安全认证: UL Recognized Component,CSA C22.2 No. 1010-1;UL Listed,CSA C22.2 No. 14-M95。
    - 电磁兼容性: 符合EN 55011,EN 50081-2,EN 61000-4-3,EN 61000-4-4标准。
    - 环境条件:
    - 工作温度范围: 0到50°C(安装三张插件卡时为0到45°C);存储温度范围: -40到60°C;湿度范围: 0到85%相对湿度(非冷凝)。
    - 高压缩笼式夹终端块连接,导线截面: 30-14AWG铜线;扭力: 最大4.5英寸磅(0.51牛米)。
    - 构造: NEMA 4X/IP65户外等级;IP20触摸安全;安装类别II,污染度2;阻燃材料;面板垫圈和安装夹片包含。

    产品特点和优势


    PAX数字输入面板仪表提供了多项先进功能,使其成为工业应用中的理想选择。其中最为显著的特点包括:
    - 多点缩放:支持多达10个点的缩放功能,特别适合处理非线性过程。
    - 报警输出:具备四个设置点报警输出,通过可选卡配置。
    - 通信能力:支持多种通信协议如Modbus、DeviceNet和Profibus-DP,且可通过软件进行配置。
    - 用户友好界面:配备五键总成,其中包括三个可编程功能键,便于操作和配置。
    - 广泛的电源适应性:支持交流和直流电源输入,提供灵活的安装选项。

    应用案例和使用建议


    这些仪表广泛应用于各种工业环境,例如制造生产线上的物料追踪、过程监控和质量控制。具体应用场景包括但不限于:
    - 生产线上物料流量的监控:利用其高精度的计数和速率测量功能来精确统计和跟踪物料数量。
    - 过程控制系统的集成:支持多种通信协议,易于与其他自动化设备集成,实现系统级控制。
    使用建议包括:
    - 在安装过程中,要确保仪表周围有足够的通风空间,以便散热。
    - 考虑安装外部滤波器以减少电磁干扰对信号传输的影响。
    - 定期检查并维护仪表,确保长期稳定运行。

    兼容性和支持


    PAX数字输入面板仪表具有高度的兼容性,能够与多种其他电子元器件和控制系统无缝对接。制造商提供了全面的技术支持服务,包括详细的用户手册、在线技术支持和定期的固件更新,确保用户能够在整个产品生命周期内获得最佳的支持和服务体验。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 显示屏不亮 | 检查电源连接是否正常,确认电源适配器是否正确插入。 |
    | 无法接收信号 | 确认信号源正常工作,检查信号电缆是否损坏或接触不良。 |
    | 通信故障 | 检查通讯线缆和接口,确认波特率和通讯协议设置正确。 |

    总结和推荐


    综上所述,PAX 数字输入面板仪表凭借其丰富的功能、高精度的测量能力和出色的兼容性,在工业自动化控制领域展现出强大的竞争力。无论是对于需要高精度计数和速率测量的应用,还是需要多点缩放和复杂报警设置的应用,PAX仪表都是理想的选择。因此,我们强烈推荐在工业自动化项目中使用这款仪表,相信它将为您带来卓越的使用体验和可靠的性能保障。

PAXCDC1C参数

参数
零件状态 在售

PAXCDC1C厂商介绍

RED LION(红狮)是一家全球知名的工业自动化和通信解决方案提供商,成立于1968年,总部位于美国宾夕法尼亚州。公司专注于为工业环境提供创新的显示、监控和控制解决方案。

主营产品分类包括:
1. HMI(人机界面):提供各种尺寸和功能的触摸屏显示器,用于监控和控制工业过程。
2. 控制器:包括PLC(可编程逻辑控制器)和PAC(可编程自动化控制器),用于自动化控制和数据采集。
3. 信号调节器:用于信号转换、隔离和保护,确保信号在恶劣工业环境中的稳定传输。
4. 网络设备:包括工业交换机和路由器,用于构建和维护工业网络,实现设备间的通信。

应用领域广泛,涵盖制造业、能源、交通、水处理等多个行业,特别是在自动化生产线、能源监控和环境监测等方面有广泛应用。

RED LION的优势在于:
1. 技术创新:持续研发新技术,提供高性能、高可靠性的产品。
2. 定制化服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
3. 全球服务网络:在全球设有多个办事处和服务中心,提供快速响应和技术支持。
4. 易于集成:产品兼容性强,易于与现有系统和设备集成,降低项目实施难度。

PAXCDC1C数据手册

厂牌 PDF简要描述 下载
RED LION 面板测量仪 RED LION PAXCDC1C PAXCDC1C数据手册

PAXCDC1C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 91.5928 ¥ 766.5172
10+ $ 82.9369 ¥ 694.078
50+ $ 77.3974 ¥ 647.7197
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 766.51
