PAX2A000

产品分类: 面板测量仪
厂牌: RED LION
产品描述: Red Lion 数字面板仪表, PAX2A系列, 45mm高切面
供应商型号: 9055624
供应商: 海外现货
标准整包数: 1

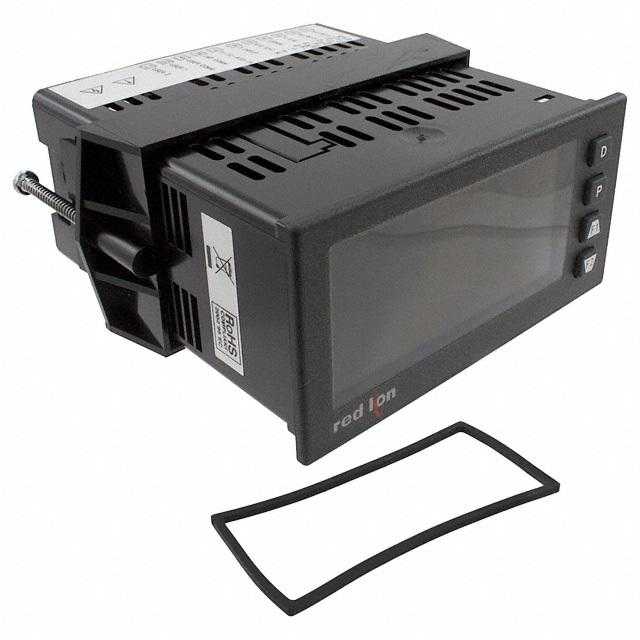

RED LION 面板测量仪 PAX2A000

PAX2A000概述

    红狮PAX2A双线显示过程仪表技术手册

    1. 产品简介


    红狮PAX2A是一款具备高灵活性的双线显示过程仪表,适用于工业自动化、工厂自动化及过程控制等多种应用场合。该仪表的主要功能包括多种输入信号的处理能力、总和计算、最小值、最大值或设定点的显示,以及颜色变化报警等功能。通过灵活的编程和多样化的输出选项,PAX2A能够满足各类应用的需求。

    2. 技术参数


    - 输入类型:通用过程输入、直流电流、直流电压、过程信号、电阻、热电偶或RTD。
    - 电源供应:交流电50至250VAC或直流电21.6至250VDC。
    - 显示屏:
    - 主显示屏:6位0.7英寸(18毫米)三色背光(红色、绿色或橙色),显示范围为-199,999到999,999。
    - 次显示屏:9位0.35英寸(8.9毫米)绿色背光,显示范围为-199,999,999到999,999,999。
    - 精度:模拟转换单位为24位。
    - 更新速率:模拟转换速率可编程设置为每秒5至160次读数。
    - 电源连接:交流电40至250VAC,50/60Hz,20VA;直流电21.6至250VDC,8W。
    - 工作温度范围:0至50°C(所有三个插件卡安装时为0至45°C)。
    - 存储温度范围:-40至60°C。
    - 湿度:最大85%RH(非冷凝)。
    - 海拔高度:最高可达2000米。

    3. 产品特点和优势


    - 显示多样性:主显示屏提供三色可编程显示(红色、橙色和绿色),便于操作员实时监控应用条件的变化。
    - 宽泛的应用场景:PAX2A适用于多种应用场景,如工业自动化、工厂自动化和过程控制,尤其适合需要同时可视化两个参数的情况。
    - 高精度:24位模拟转换精度确保了高精度的测量结果。
    - 多样化通信接口:内置Modbus通讯协议,支持RS232、RS485、DeviceNet和Profibus等多种通信接口。

    4. 应用案例和使用建议


    应用案例:在过程控制应用中,PAX2A可用于监测和控制温度、压力和流量等关键参数。例如,在化工生产线上,PAX2A可以同时显示温度和压力,并通过颜色变化提示操作员警戒状态。
    使用建议:
    - 在选择电源输入时,应根据现场电源情况选择合适的交流或直流电源。
    - 色彩变化可以根据实际需求调整,以确保符合不同应用场景下的视觉需求。
    - 在高精度要求的应用中,可充分利用其高分辨率模拟转换功能。

    5. 兼容性和支持


    PAX2A兼容广泛的通信标准,包括Modbus、RS232、RS485、DeviceNet和Profibus。用户可以通过插入不同的通信卡来实现不同通信标准之间的切换。此外,红狮公司提供了全面的技术支持和服务,确保用户能够在设备使用过程中得到及时的帮助和支持。

    6. 常见问题与解决方案


    - 问题1:电源指示灯不亮。
    - 解决方案:检查电源线连接是否正确,确认输入电压是否符合设备要求。
    - 问题2:显示屏无法正常显示数值。
    - 解决方案:检查输入信号是否在设备的量程范围内,确保信号电缆连接牢固且没有损坏。
    - 问题3:无法进行通信。
    - 解决方案:确认所使用的通信协议是否与设备匹配,检查通信接口和参数设置是否正确。

    7. 总结和推荐


    综上所述,红狮PAX2A双线显示过程仪表凭借其高灵活性、多种输入输出选项、良好的人机交互界面以及广泛的兼容性,成为了一款适用于多种工业应用场景的优质产品。它不仅可以提高系统的自动化水平,还能显著提升工作效率和可靠性。因此,我强烈推荐此产品用于需要精确测量和控制的应用场合。

PAX2A000参数

参数
安装方式 面板安装
零件状态 在售

PAX2A000厂商介绍

RED LION(红狮)是一家全球知名的工业自动化和通信解决方案提供商,成立于1968年,总部位于美国宾夕法尼亚州。公司专注于为工业环境提供创新的显示、监控和控制解决方案。

主营产品分类包括:
1. HMI(人机界面):提供各种尺寸和功能的触摸屏显示器,用于监控和控制工业过程。
2. 控制器:包括PLC(可编程逻辑控制器)和PAC(可编程自动化控制器),用于自动化控制和数据采集。
3. 信号调节器:用于信号转换、隔离和保护,确保信号在恶劣工业环境中的稳定传输。
4. 网络设备:包括工业交换机和路由器,用于构建和维护工业网络,实现设备间的通信。

应用领域广泛,涵盖制造业、能源、交通、水处理等多个行业,特别是在自动化生产线、能源监控和环境监测等方面有广泛应用。

RED LION的优势在于:
1. 技术创新:持续研发新技术,提供高性能、高可靠性的产品。
2. 定制化服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
3. 全球服务网络:在全球设有多个办事处和服务中心,提供快速响应和技术支持。
4. 易于集成:产品兼容性强,易于与现有系统和设备集成,降低项目实施难度。

PAX2A000数据手册

厂牌 PDF简要描述 下载
RED LION 面板测量仪 RED LION PAX2A000 PAX2A000数据手册

PAX2A000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4370.4856
库存: 19
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 4370.48
