1.30.070.071/1002

产品分类: 按钮开关
厂牌: RAFI
产品描述: 圆形-16.2 白色
供应商型号: 40.47.22
供应商: 海外现货
标准整包数: 1

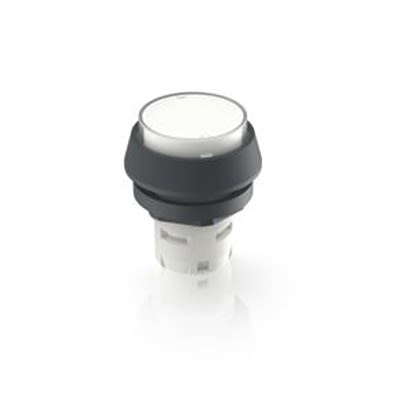

RAFI 按钮开关 1.30.070.071/1002

1.30.070.071/1002概述

    RAFIX 16 推按按钮:产品技术手册解析

    产品简介


    RAFIX 16 是一款推按按钮(Pushbutton),具有发光功能,并配有一个圆形的凸出透镜。这类按钮广泛应用于工业控制、机械自动化等领域,提供可靠的信号反馈和操作指示。

    技术参数


    以下是RAFIX 16的主要技术参数和规格:
    - 尺寸
    - 圆形底座直径:24.95 mm
    - 总高度:9.95 mm
    - 安装深度:44.7 mm
    - 安装孔直径:16.2 mm
    - 键位网格:25 x 25 mm
    - 机械设计
    - 安装环螺母,最大扭矩为1.2 Nm
    - 灯光功能:是
    - 操作行程:3 mm
    - 强度:最大承受100 N
    - 其他规格
    - 工作寿命:2,000,000次循环
    - 前面防护等级:IP65(符合DIN EN 60529标准)
    - 操作温度范围(无灯/LED):最低-25°C,最高+70°C
    - 操作温度范围(带灯/LED):最低-25°C,最高+55°C
    - 存储温度范围:最低-40°C,最高+85°C
    - 符合环保要求:RoHS, REACH

    产品特点和优势


    1. 透明无色透镜:提供清晰的操作反馈,适用于需要高可见度的应用场景。
    2. 高强度:最大可承受100 N的压力,确保长时间使用不会损坏。
    3. 长寿命:2,000,000次操作,适应严苛的工作环境。
    4. 防护等级:前面达到IP65,有效防止灰尘和水的侵入。
    5. 温度适应性:宽泛的工作和存储温度范围,确保在各种环境下稳定运行。

    应用案例和使用建议


    RAFIX 16 推按按钮非常适合用于机械设备的操作面板上。例如,在工业自动化控制系统中,它可用于启动和停止电机,或者切换不同的操作模式。为了提高设备的整体可靠性,建议定期检查按钮的安装情况,确保安装环螺母没有松动,并定期清理按钮表面以避免积尘影响透镜的透光效果。

    兼容性和支持


    RAFIX 16 推按按钮与其他标准的电气接线端子和控制单元兼容,便于系统集成。制造商RAFI提供了详细的技术文档和客户支持服务,以确保用户能够顺利安装和维护设备。

    常见问题与解决方案


    1. 按钮操作不顺畅
    - 解决方案:检查安装环螺母是否已经松动,如果需要重新紧固。
    2. 按钮灯光闪烁或不亮
    - 解决方案:确认电源电压是否符合要求,并检查电路连接是否正确。
    3. 透镜变色或模糊
    - 解决方案:清洁透镜表面,可以使用软布轻轻擦拭。

    总结和推荐


    总体而言,RAFIX 16 推按按钮是一款具备高可靠性和良好用户体验的产品,适合于需要高性能、高防护等级的应用场合。其长寿命和稳定的电气性能使其在市场上具有很强的竞争力。如果您正在寻找一种耐用且易于集成的按钮组件,RAFIX 16无疑是一个值得考虑的选择。

1.30.070.071/1002参数

参数
机械寿命 -
开关配置 -
开关功能 -
电气寿命 -
最大交流触点电压 -
最大直流触点电压 -
电流额定值 -
面板开孔尺寸 圆形-16.2
执行器类型 -
指示颜色 白色
零件状态 在售
包装方式 散装

1.30.070.071/1002厂商介绍

RAFI公司是一家专注于人机界面解决方案的全球供应商,提供高品质的工业级产品,包括控制面板、控制元件、键盘、触摸屏和电子配件等。其主营产品分类包括:

1. 控制面板:提供多种尺寸和功能的控制面板,适用于各种工业和医疗设备。
2. 控制元件:包括按钮、开关、旋钮等,满足不同操作需求。
3. 键盘:提供标准和定制键盘,适用于各种应用场景。
4. 触摸屏:提供多种尺寸和分辨率的触摸屏,支持多点触控。
5. 电子配件:包括电缆、连接器等,确保设备稳定运行。

RAFI的产品广泛应用于工业自动化、医疗设备、交通运输、****等领域。其优势在于:

1. 高品质:RAFI产品以高品质和可靠性著称,满足严苛的工业和医疗标准。
2. 定制化:提供定制化解决方案,满足客户的特定需求。
3. 创新:持续研发新技术,保持行业领先地位。
4. 全球服务:在全球范围内提供销售和技术支持,确保客户满意度。

1.30.070.071/1002数据手册

厂牌 PDF简要描述 下载
RAFI 按钮开关 RAFI 1.30.070.071/1002 1.30.070.071/1002数据手册

1.30.070.071/1002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 78.2676
库存: 15
起订量: 32 增量: 5
交货地:
最小起订量为:1
合计: ¥ 78.26
