1.30.090.082/0000

产品分类: 按钮开关
厂牌: RAFI
产品描述: 圆形-22.3 面板安装 1.9mm(高度)
供应商型号: N-1.30.090.082/0000
供应商: 云汉优选
标准整包数: 1

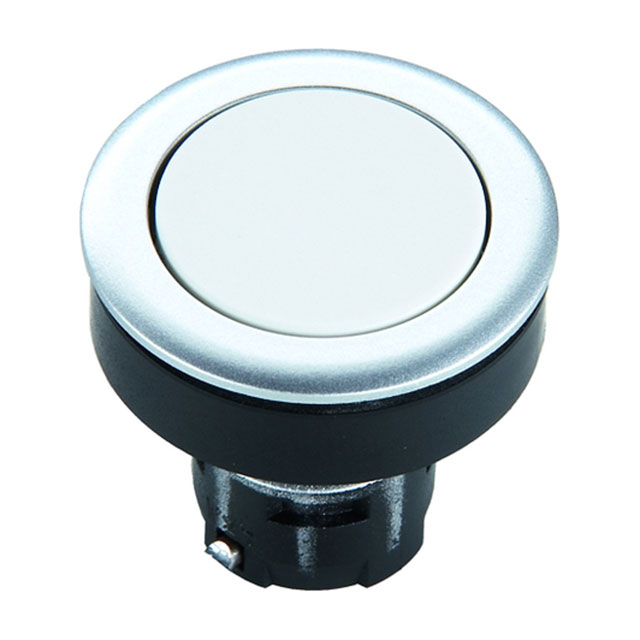

RAFI 按钮开关 1.30.090.082/0000

1.30.090.082/0000概述

    RAFIX 16 F Pushbutton 技术手册

    1. 产品简介


    RAFIX 16 F是一款推拉式按钮开关,广泛应用于工业控制面板和其他需要操作信号反馈的应用场景。它具有平坦透镜和平圆形镀金属饰圈,能够在不同的环境中稳定运行。该按钮特别适用于机械工程、自动化系统及各类控制系统,为用户提供可靠的操作体验。

    2. 技术参数


    | 参数 | 规格 |

    | 透镜形状 | 平坦透镜 |
    | 透镜颜色 | 银灰色 |
    | 饰圈形状 | 圆形 |
    | 饰圈颜色 | 银色金属镀层 |
    | 直径 | 28 mm |
    | 总高度 | 1.9 mm |
    | 安装深度(带接触块) | 50 mm |
    | 键盘网格尺寸 | 30 x 30 mm |
    | 安装孔直径 | 22.3 mm |
    | 安装方式 | 螺纹固定环 |
    | 触点功能 | 根据切换元件 |
    | 照明环 | 支持 |
    | 稳固性(最大) | 100 N |
    | 寿命(操作次数) | 2,000,000 次 |
    | 前侧防护等级 | IP65(符合 DIN EN 60529) |
    | 最低操作温度 | -25°C |
    | 最高操作温度(无灯/LED) | +70°C |
    | 最高操作温度(带灯/LED) | +55°C |
    | 存储温度(最低) | -40°C |
    | 存储温度(最高) | +85°C |
    | 符合标准 | IEC 60068-2-14, -30, -33 和 -78 |
    | RoHS 合规 | 是 |
    | REACH 合规 | 是 |

    3. 产品特点和优势


    RAFIX 16 F 具有多项显著的优点。首先,它的防护等级达到IP65,能够有效防止灰尘和水的侵入,非常适合在恶劣环境下使用。其次,这款按钮具有超过200万次的使用寿命,大大延长了产品的使用寿命,降低了用户的维护成本。此外,RAFIX 16 F 的稳固性达到了100N,确保在高频率操作下依然能保持良好的稳定性。

    4. 应用案例和使用建议


    RAFIX 16 F 在许多工业控制面板中得到了广泛应用。例如,在机械设备的操作面板上,它可以作为紧急停止按钮或者模式选择按钮。针对这类应用场景,我们建议将RAFIX 16 F安装在易于访问且不易误触的位置。同时,为了提高按钮的可视性和可靠性,可以考虑在按钮内部加装LED照明环。

    5. 兼容性和支持


    RAFIX 16 F 推拉式按钮开关设计兼容IEC 60947-5-1标准,与多种标准的接触块配合使用。此外,RAFI公司提供了详尽的技术支持文档和用户手册,用户可以通过RAFI官网获取更多帮助和支持。

    6. 常见问题与解决方案


    - 问题:RAFIX 16 F 开关在低温环境中操作不稳定。
    解决方案: 确保安装环境的温度不低于产品规定的最低操作温度(-25°C)。

    - 问题:无法正常点亮LED灯。
    解决方案: 检查连接线路是否正确,确认电源电压符合要求,必要时更换损坏的LED灯。

    7. 总结和推荐


    综上所述,RAFIX 16 F 推拉式按钮开关凭借其出色的机械特性和优越的防护能力,成为众多工业应用场景的理想选择。无论是需要频繁操作还是在恶劣环境下的稳定运行,RAFIX 16 F 都能胜任。因此,强烈推荐RAFIX 16 F 给那些寻求高质量、高性能按钮开关的用户。

1.30.090.082/0000参数

参数
电流额定值 -
机械寿命 -
执行器类型 -
电气寿命 -
最大交流触点电压 -
指示颜色 -
面板开孔尺寸 圆形-22.3
开关功能 -
开关配置 -
最大直流触点电压 -
长*宽*高 1.9mm(高度)
安装方式 面板安装
包装方式 盒装

1.30.090.082/0000厂商介绍

RAFI公司是一家专注于人机界面解决方案的全球供应商,提供高品质的工业级产品,包括控制面板、控制元件、键盘、触摸屏和电子配件等。其主营产品分类包括:

1. 控制面板:提供多种尺寸和功能的控制面板,适用于各种工业和医疗设备。
2. 控制元件:包括按钮、开关、旋钮等,满足不同操作需求。
3. 键盘:提供标准和定制键盘,适用于各种应用场景。
4. 触摸屏:提供多种尺寸和分辨率的触摸屏,支持多点触控。
5. 电子配件:包括电缆、连接器等,确保设备稳定运行。

RAFI的产品广泛应用于工业自动化、医疗设备、交通运输、****等领域。其优势在于:

1. 高品质:RAFI产品以高品质和可靠性著称,满足严苛的工业和医疗标准。
2. 定制化:提供定制化解决方案,满足客户的特定需求。
3. 创新:持续研发新技术,保持行业领先地位。
4. 全球服务:在全球范围内提供销售和技术支持,确保客户满意度。

1.30.090.082/0000数据手册

厂牌 PDF简要描述 下载
RAFI 按钮开关 RAFI 1.30.090.082/0000 1.30.090.082/0000数据手册

1.30.090.082/0000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7+ $ 17.1932 ¥ 146.1422
100+ $ 16.7066 ¥ 142.0061
库存: 10
起订量: 7 增量: 1
交货地:
最小起订量为:7
合计: ¥ 1022.99
