1.30.270.221/2500

产品分类: 按钮开关
厂牌: RAFI

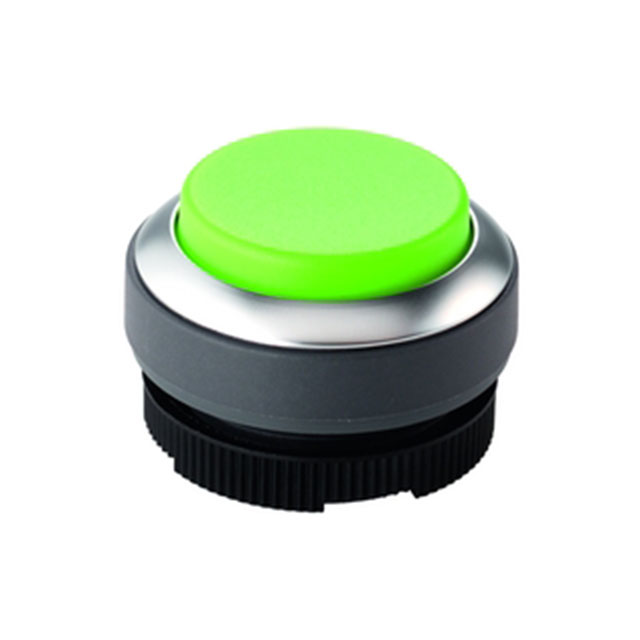

产品描述: 圆形,按钮 圆形-22.3
供应商型号: 1.30.270.221/2500
供应商: Master
标准整包数: 5
RAFI 按钮开关 1.30.270.221/2500

1.30.270.221/2500概述


    产品简介


    RAFIX 22 FS+ 是一款高性能电子元器件产品系列,专为工业控制面板设计。该系列产品包含多种类型的控制元件,如按钮开关、选择开关、紧急停止开关、信号指示灯等,广泛应用于机器控制面板、自动化系统以及工业电子设备中。RAFIX 22 FS+ 系列以其“快速”和“纤薄”的设计理念著称,提供卓越的设计灵活性和紧凑的安装空间。

    技术参数


    - 操作行程:4 mm
    - 额定负载:银触点(250V/4A),金触点(5V/1 mA)
    - 机械寿命:瞬时动作 1,000,000 次,带锁状态 500,000 次
    - IP 防护等级:IP65(防水型),IP69K(耐高压水洗型)
    - 工作温度范围:操作温度 -25°C 至 +70°C;存储温度 -40°C 至 +80°C
    - 额定电压:5V 至 250V
    - 安装孔径:22.3 mm(符合 IEC 60947-5-1 标准)
    - 接触形式:1NC/1NO、1NC+1NO、2NC/2NO

    产品特点和优势


    RAFIX 22 FS+ 系列产品具备诸多亮点:
    1. 多功能性和多样性:提供多样化的操作组件(圆形或方形)、触点配置(银或金)及透光或不透光的外壳颜色选项,能够适应各种定制化需求。
    2. 紧凑设计:通过采用快速连接接头(QC)和 PCB 接触块设计,使整体厚度仅为 9.2 mm 或 27 mm,特别适合对空间要求苛刻的应用场景。
    3. 高可靠性:采用 IP65/IP69K 防护等级设计,确保产品在恶劣环境下也能稳定运行。
    4. 易组装性:提供单手操作装配工具,简化了安装流程,同时支持模块化设计,方便后期维护和升级。

    应用案例和使用建议


    RAFIX 22 FS+ 系列广泛应用于工业自动化设备、人机界面、医疗设备等领域。例如:
    - 工业机器人控制面板:利用其 IP65/IP69K 的防护性能,可在潮湿或多尘环境中稳定运行。
    - 自动化生产线按钮:通过灵活的颜色和透光配置,可以直观地提示操作状态,提高生产效率。
    建议在设计中充分利用其紧凑尺寸,以减少整个系统的占地面积;同时根据具体使用场景选择合适的触点配置和防护等级。

    兼容性和支持


    RAFIX 22 FS+ 系列可与市面上多种标准 PCB 和快速连接接口设备兼容,便于集成到现有系统中。此外,厂商提供全方位的技术支持和售后服务,包括样品测试、定制化设计和技术培训,确保用户获得最佳使用体验。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 装配时无法正确对齐触点 | 确保定位销与安装孔精确对齐。 |
    | 接触不良 | 检查连接器是否完全插入到位,并确认接触点无氧化或污染。 |
    | 灯光不亮 | 检查 LED 是否正确焊接,或更换 LED 模块。 |

    总结和推荐


    RAFIX 22 FS+ 系列凭借其快速响应、紧凑设计、多样化功能以及高可靠性的特点,在工业控制面板领域表现优异。其模块化设计和高度定制化能力使其成为高端工业电子产品的理想选择。如果您正在寻找高效、耐用且经济的工业控制元件,强烈推荐使用 RAFIX 22 FS+ 系列产品。

1.30.270.221/2500参数

参数
电流额定值 -
最大直流触点电压 -
执行器类型 圆形,按钮
开关功能 -
最大交流触点电压 -
机械寿命 -
电气寿命 -
指示颜色 -
面板开孔尺寸 圆形-22.3
开关配置 -
零件状态 在售
包装方式 散装

1.30.270.221/2500厂商介绍

RAFI公司是一家专注于人机界面解决方案的全球供应商,提供高品质的工业级产品,包括控制面板、控制元件、键盘、触摸屏和电子配件等。其主营产品分类包括:

1. 控制面板:提供多种尺寸和功能的控制面板,适用于各种工业和医疗设备。
2. 控制元件:包括按钮、开关、旋钮等,满足不同操作需求。
3. 键盘:提供标准和定制键盘,适用于各种应用场景。
4. 触摸屏:提供多种尺寸和分辨率的触摸屏,支持多点触控。
5. 电子配件:包括电缆、连接器等,确保设备稳定运行。

RAFI的产品广泛应用于工业自动化、医疗设备、交通运输、****等领域。其优势在于:

1. 高品质:RAFI产品以高品质和可靠性著称,满足严苛的工业和医疗标准。
2. 定制化:提供定制化解决方案,满足客户的特定需求。
3. 创新:持续研发新技术,保持行业领先地位。
4. 全球服务:在全球范围内提供销售和技术支持,确保客户满意度。

1.30.270.221/2500数据手册

厂牌 PDF简要描述 下载
RAFI 按钮开关 RAFI 1.30.270.221/2500 1.30.270.221/2500数据手册

1.30.270.221/2500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.1105 ¥ 119.5159
10+ $ 12.9819 ¥ 107.9391
30+ $ 12.4369 ¥ 103.4077
50+ $ 11.6176 ¥ 96.5444
100+ $ 11.1197 ¥ 91.0593
250+ $ 10.8454 ¥ 88.813
500+ $ 10.6872 ¥ 87.5171
1000+ $ 10.6872 ¥ 87.5171
库存: 5
起订量: 5 增量: 0
