首页  >  产品百科  >  1.12.000.001/0000

1.12.000.001/0000

产品分类: 按钮开关
厂牌: RAFI
产品描述: Off-On,On-Off DPST-NO/NC 50V 250V 通孔安装
供应商型号: BN-1.12.000.001/0000
供应商: 海外现货
标准整包数: 1

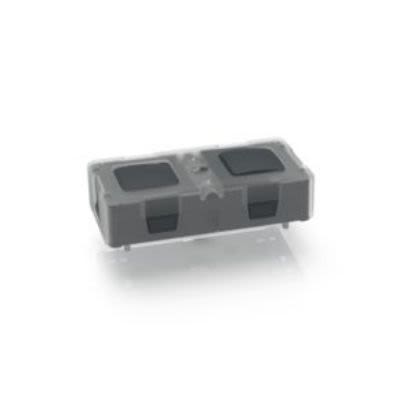

RAFI 按钮开关 1.12.000.001/0000

1.12.000.001/0000概述


    产品简介


    本产品是一款短行程主开关(KN 19),属于1极开关,适用于19.05x38.1毫米的推荐键帽网格。这款开关具备正开断点设计,符合IEC 947-5-1标准,并提供单LED点光源照明功能(最大直径为3毫米)。此外,它还具备IP40防护等级,并通过了IEC 60695-2-1标准的850°C热丝点燃测试。

    技术参数


    - 尺寸:长度37.8毫米,宽度18.8毫米,总高度9.7毫米
    - 机械设计:安装在PCB上,THT焊盘终端,接触系统为拍合式桥接接触,触点配置为1个常闭+1个常开
    - 触点材料:银质触点
    - 额定电压:交流电最小值12V,直流电最小值12V,交流电最大值250V,直流电最大值50V
    - 额定电流:交流电最大6A,直流电最大10A
    - 额定电机电流:交流电4A
    - 额定灯丝电流:交流电2.4A
    - 操作力:最大9±3N
    - 操作行程:0.55±0.15毫米
    - 抗冲击性:最大100N
    - 电气特性:交流电最大容量电流100A
    - 接触电阻:新出厂时最大50mΩ
    - 触点电阻:最大10ms
    - 环境温度:工作温度范围为-25°C至+70°C
    - 焊接时间:最大3秒
    - 焊接温度:最大350°C
    - RoHS/REACH合规性:完全符合

    产品特点和优势


    KN 19短行程主开关具有出色的电气性能和耐用性。它采用正开断点设计,确保高可靠性和安全性,符合国际标准。其IP40防护等级使产品能够在各种环境下稳定运行。此外,该产品具备多种电压和电流规格选择,能够满足不同应用场景的需求。

    应用案例和使用建议


    该产品广泛应用于需要快速切换且对可靠性要求高的场合,如工业自动化、控制系统等领域。例如,在自动化设备中,可以将该开关用于紧急停止按钮或控制面板的关键组件。建议在实际使用中注意环境条件,确保温度和湿度适宜,并根据具体应用需求调整触点设置以达到最佳效果。

    兼容性和支持


    该产品与Rafi的RK 90系统设计键帽兼容,易于集成到现有系统中。厂商提供了全面的技术支持和维护服务,包括产品安装指导、故障排查和技术咨询。

    常见问题与解决方案


    - 问题:焊接时间过长导致损坏
    - 解决方案:严格按照技术手册中的焊接时间和温度参数进行操作,避免高温焊接时间过长。

    - 问题:操作力过大
    - 解决方案:确保在安装过程中正确调整弹簧压力,避免过度压缩。

    - 问题:开关频繁跳动
    - 解决方案:检查接触面是否清洁,必要时清理并重新涂抹导电膏。

    总结和推荐


    总的来说,KN 19短行程主开关凭借其优异的电气性能和稳定的机械设计,在工业自动化领域有着广泛的应用前景。无论是稳定性还是兼容性,都表现出色,因此我们强烈推荐使用该产品。

1.12.000.001/0000参数

参数
电气寿命 -
执行器类型 -
指示颜色 -
面板开孔尺寸 -
电流额定值 -
开关配置 DPST-NO/NC
机械寿命 -
最大交流触点电压 250V
最大直流触点电压 50V
开关功能 Off-On,On-Off
安装方式 通孔安装
零件状态 在售
包装方式 散装

1.12.000.001/0000厂商介绍

RAFI公司是一家专注于人机界面解决方案的全球供应商,提供高品质的工业级产品,包括控制面板、控制元件、键盘、触摸屏和电子配件等。其主营产品分类包括:

1. 控制面板:提供多种尺寸和功能的控制面板,适用于各种工业和医疗设备。
2. 控制元件:包括按钮、开关、旋钮等,满足不同操作需求。
3. 键盘:提供标准和定制键盘,适用于各种应用场景。
4. 触摸屏:提供多种尺寸和分辨率的触摸屏,支持多点触控。
5. 电子配件:包括电缆、连接器等,确保设备稳定运行。

RAFI的产品广泛应用于工业自动化、医疗设备、交通运输、****等领域。其优势在于:

1. 高品质:RAFI产品以高品质和可靠性著称,满足严苛的工业和医疗标准。
2. 定制化:提供定制化解决方案,满足客户的特定需求。
3. 创新:持续研发新技术,保持行业领先地位。
4. 全球服务:在全球范围内提供销售和技术支持,确保客户满意度。

1.12.000.001/0000数据手册

厂牌 PDF简要描述 下载
RAFI 按钮开关 RAFI 1.12.000.001/0000 1.12.000.001/0000数据手册

1.12.000.001/0000封装设计

查看详情并下载
Symbol
Footprint
3D Model
