EPXBE06SB

厂牌: RADIALL
产品描述:
供应商型号: N-EPXBE06SB
供应商: 云汉优选
标准整包数: 1

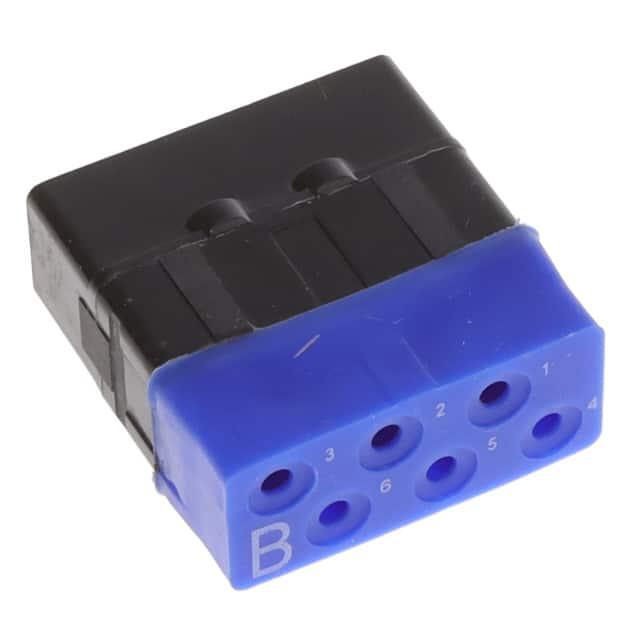

RADIALL 背板连接器 - ARINC 插件 EPXBE06SB

EPXBE06SB概述

    EPX® Series: High-Density Disconnect and Rack & Panel Connectors

    产品简介


    EPX®系列是专为航空航天及国防工业设计的一系列高密度断开连接器(disconnect connectors)和机架面板连接器(rack & panel connectors)。该系列产品旨在满足系统微型化需求,并通过创新的设计提供高效能和多用途的解决方案。EPX®系列的特点在于其模块化设计和可扩展性,能够适应多种应用场景,包括电缆连接、电路板连接以及飞机舱内组件连接。

    技术参数


    EPX®系列的详细技术参数包括电气特性和机械特性两大部分。以下是关键的技术指标概述:
    - 电气特性:
    - 额定电压:交流400V或直流500V
    - 接触电阻:壳体到壳体的接触电阻小于2.5毫欧
    - 雷击防护:铝制版本承受5kA电流,复合材料版本承受3kA电流,均对应1600V电压
    - EMI屏蔽效果:频率范围100 MHz至600 MHz,泄漏衰减范围从65 dB到60 dB
    - 绝缘耐压等级:根据EN2591-207标准,交流1500V至海平面
    - 机械特性:
    - 最低插入力:根据EN4644标准,具体数值依连接器尺寸和插入方式而定
    - 寿命测试:铝制外壳100次插拔循环,复合材料外壳最多可达500次插拔循环
    - 振动和冲击测试:符合EN2591-403和EIA 364-28标准,在三轴方向各运行8小时;冲击加速度在50g至300g范围内,持续时间从11ms到3ms不等

    产品特点和优势


    EPX®系列的优势在于其紧凑的设计和广泛的模块化选项。这些特性使得EPX®系列成为高性能和多功能的首选。具体优势包括:
    - 高密度设计:EPX®系列的紧凑壳体设计可以容纳更多的接触点,同时保持最小的空间占用。
    - 易组装:插头可以在车间预先布线,之后轻松安装在壳体内。
    - 模块化与兼容性:不同的壳体和插头选项可以方便地配置成所需的连接器组合,同时保持一致的工具和配件标准。
    - 防误配:插头和插座通过键控防止错误匹配,增强操作安全。

    应用案例和使用建议


    EPX®系列在多个领域得到了广泛应用,例如:
    - 断开连接器应用:例如,EPXA和EPXB1型号特别适用于电缆间断开和电路板到电缆的断开应用。
    - 机架面板应用:EPXB1、EPXB2、EPXB3和EPXB4型号则适用于盲插模块的应用场合。
    使用建议包括:
    - 在高压环境下使用时,确保接触电阻在合理范围内,以维持稳定的电力传输。
    - 严格遵守制造商推荐的插拔次数和使用环境,避免因过载导致的损坏。

    兼容性和支持


    EPX®系列具有良好的兼容性,可以与各种航空标准相匹配。此外,制造商提供全面的支持和服务,包括定制化需求的解决方案和技术支持。

    常见问题与解决方案


    针对用户的常见问题,制造商提供了详细的解答和建议:
    - 问题一:接触电阻过高
    - 解决方案:检查插头和插座的清洁度,必要时更换部件并重新进行绝缘耐压测试。
    - 问题二:振动下性能不稳定
    - 解决方案:确认所有固定螺丝均已紧固到位,并对连接部位涂抹适当的润滑剂,如推荐的Mil-spec DOD G 24508标准。

    总结和推荐


    综上所述,EPX®系列凭借其紧凑的设计、高密度、易组装和模块化等特点,成为现代航空及国防领域不可或缺的连接器解决方案。其广泛的应用场景和优良的兼容性使其在市场上具备很强的竞争优势。对于需要高性能和可靠性连接器的应用场景,EPX®系列值得强烈推荐。

EPXBE06SB参数

参数
安装方式 自由悬挂
零件状态 在售
包装方式 盒装

EPXBE06SB厂商介绍

Radiall是一家全球领先的高科技公司,专注于为全球通信、工业和**市场提供创新的互连解决方案。公司成立于1952年,总部位于法国,在全球拥有多个研发中心和生产基地。

Radiall的主要产品包括射频同轴连接器、光纤连接器、高速互连系统、微波组件和模块等。这些产品广泛应用于通信、****、**、医疗、工业和能源等领域。

Radiall的优势在于其强大的研发能力、丰富的产品线和全球布局。公司拥有一支专业的技术团队,不断推出创新产品,满足客户不断变化的需求。同时,Radiall在全球设有多个生产基地和销售网络,能够快速响应客户需求,提供高质量的产品和服务。此外,Radiall还通过了多项国际认证,如ISO9001、ISO14001等,确保产品质量和环境管理符合国际标准。

EPXBE06SB数据手册

厂牌 PDF简要描述 下载
RADIALL 背板连接器 - ARINC 插件 RADIALL EPXBE06SB EPXBE06SB数据手册

EPXBE06SB封装设计

查看详情并下载
Symbol
Footprint
3D Model
