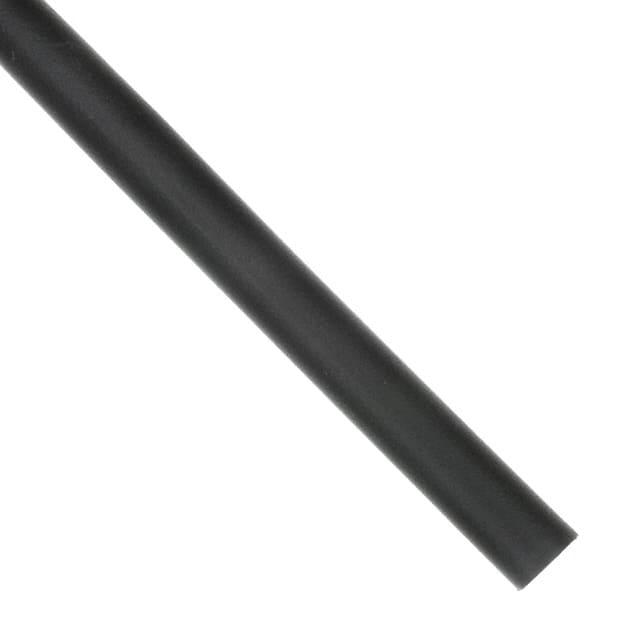

Q5-3X-3/16-01-QB48IN-25

产品分类: 热缩管
产品描述: Heat Shrink Tubing ST Polyolefin Black Dual Bag
供应商型号: 2836858
供应商: 海外现货
标准整包数: 1
QUALTEK ELECTRONICS 热缩管 Q5-3X-3/16-01-QB48IN-25

Q5-3X-3/16-01-QB48IN-25概述

    # Qualtek Q5-3X 双壁热缩管技术手册解析

    产品简介


    Qualtek Q5-3X 是一款双壁热缩管(Dual Wall Heat Shrink Tubing),采用共挤工艺制造而成,具有防潮、防水的双重保护功能。这种热缩管广泛应用于汽车线缆、船用电缆、金属管道及多股电线束的密封和防护。其独特的设计不仅提供了优异的机械强度和电气性能,还确保了长时间使用的可靠性。
    主要功能
    1. 防水和防潮保护;
    2. 热收缩适配性强,能够紧密包裹复杂形状的电线和组件;
    3. 内部粘接层确保长期密封效果;
    4. 高温环境下的耐用性。
    应用领域
    - 汽车工业:保护电线束免受腐蚀;
    - 海事工程:适用于船用电缆;
    - 工业控制:用于机械设备内部连接线的绝缘与防护;
    - 其他需要高可靠性密封的场合。

    技术参数


    以下是根据技术手册整理的主要技术规格:
    | 参数名称 | 描述 |

    | 工作温度范围 | -55°C 至 +125°C |
    | 最小收缩温度 | 80°C |
    | 完全恢复温度 | 110°C |
    | 认证 | E236137、242540、Sony-SS-00259、SAE-AMS-DTL-23053/4 |
    | 耐压等级 | 600V |
    | 标准颜色 | 黑色 |
    | RoHS合规性 | 是 |
    尺寸规格(单位:毫米)
    | 标称尺寸 | 收缩后内径 (min.) | 收缩后内径 (max.) | 壁厚 (min.) | 粘合剂厚度 (nom.) | 标准包装长度 (m) | 每袋数量 (pcs) |
    ||
    | 1/8" (3.0mm) | 3.0 | 3.0 | 1.00 | 0.5 | 200 | 25 |
    | 3/16" (4.8mm) | 4.8 | 4.8 | 1.50 | 0.5 | 100 | 24 |
    | 1/4" (6.0mm) | 6.0 | 6.0 | 2.00 | 0.5 | 100 | 20 |
    | 3/8" (9.0mm) | 9.0 | 9.0 | 3.00 | 0.6 | 50 | 16 |
    | 1/2" (12.0mm) | 12.0 | 12.0 | 4.00 | 0.8 | 25 | 14 |

    产品特点和优势


    特点
    1. 双壁结构:外部为热缩材料,内部覆盖一层粘合剂,形成全面密封;
    2. 宽广的工作温度范围:适合极端环境;
    3. 卓越的机械性能:拉伸强度大于12MPa,断裂伸长率超过400%;
    4. 阻燃性:符合VW-1标准;
    5. UL认证:满足多种国际安全规范。
    优势
    - 高性价比:低成本实现高性能;
    - 环保友好:RoHS合规,无有害物质;
    - 灵活性强:适用于各种复杂形状的应用场景。

    应用案例和使用建议


    应用案例
    1. 汽车工业:用于保护发动机舱内的高压电线束;
    2. 海事工程:用于海洋环境下不易暴露在水中的连接点;
    3. 自动化设备:为工业机器人提供可靠的线缆保护。
    使用建议
    1. 在安装前检查电线表面是否清洁干燥;
    2. 缩径前确保热缩管套上所需部位,并加热均匀;
    3. 对于高湿度区域,可考虑加厚粘合剂层以增强密封效果。

    兼容性和支持


    - 兼容性:Q5-3X 热缩管可与多种金属导体及非导体配合使用;
    - 支持服务:Qualtek 提供详细的安装指南和技术咨询,可通过官网 www.Qualtekusa.com 获取更多信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 热缩后表面不平整 | 加热时保持均匀缓慢升温 |
    | 黏贴不良 | 确保粘合剂层未受到污染且温度达到要求 |
    | 无法完全收缩 | 检查设备加热功率是否足够 |

    总结和推荐


    综合评价
    Qualtek Q5-3X 双壁热缩管凭借其出色的热稳定性、机械强度和密封性能,在多个行业中表现出色。它不仅满足严格的行业标准,还提供了灵活定制的可能性,是电线电缆保护的理想选择。
    推荐结论
    强烈推荐此产品用于需要高性能热缩管的应用场景。无论是严苛的工业环境还是普通民用项目,Q5-3X 都能提供可靠且高效的解决方案。同时,Qualtek 提供的专业技术支持进一步增强了该产品的市场竞争力。
    如果您正在寻找一款耐用、安全且经济实惠的热缩管,Q5-3X 绝对值得您的关注!

Q5-3X-3/16-01-QB48IN-25参数

参数
4.00' (1.22m)
应用等级 工业级
零件状态 在售
包装方式 散装

Q5-3X-3/16-01-QB48IN-25厂商介绍

Qualtek Electronics是一家在电子制造服务(EMS)领域具有丰富经验的公司,专注于为各种行业提供定制化的电子产品制造解决方案。公司主营产品分类包括:

1. 印刷电路板组装(PCBA):提供从单面到多层的PCB组装服务,包括表面贴装技术(SMT)和通孔技术(THT)。

2. 机械组装:涉及电子产品的外壳、框架和其他机械部件的组装。

3. 测试与验证:提供功能测试、性能测试和环境测试等服务,确保产品质量。

4. 供应链管理:为客户提供一站式的供应链解决方案,包括物料采购、库存管理和物流服务。

应用领域广泛,包括但不限于:

- 医疗设备:生产精密的医疗电子设备,如监护仪、诊断设备等。
- 工业控制:为自动化和控制系统提供可靠的电子产品。
- 通信设备:制造通信基站、路由器等通信设备。
- 消费电子:生产智能穿戴设备、家用电器等消费电子产品。

Qualtek Electronics的优势在于:

- 高质量标准:遵循严格的质量控制流程,确保产品符合国际标准。
- 快速响应:灵活的生产能力,能够快速响应市场变化和客户需求。
- 定制化服务:提供个性化的解决方案,满足客户的特定需求。
- 技术专长:拥有专业的技术团队,能够处理复杂的电子制造挑战。

Q5-3X-3/16-01-QB48IN-25数据手册

厂牌 PDF简要描述 下载
QUALTEK ELECTRONICS 热缩管 QUALTEK ELECTRONICS Q5-3X-3/16-01-QB48IN-25 Q5-3X-3/16-01-QB48IN-25数据手册
