Q2-Z-5/8-01-SS200FT

产品分类: 热缩管
产品描述: Heat Shrink Tubing ST Polyolefin Black Thin Automotive Spool
供应商型号: N-Q2-Z-5/8-01-SS200FT
供应商: 云汉优选
标准整包数: 1

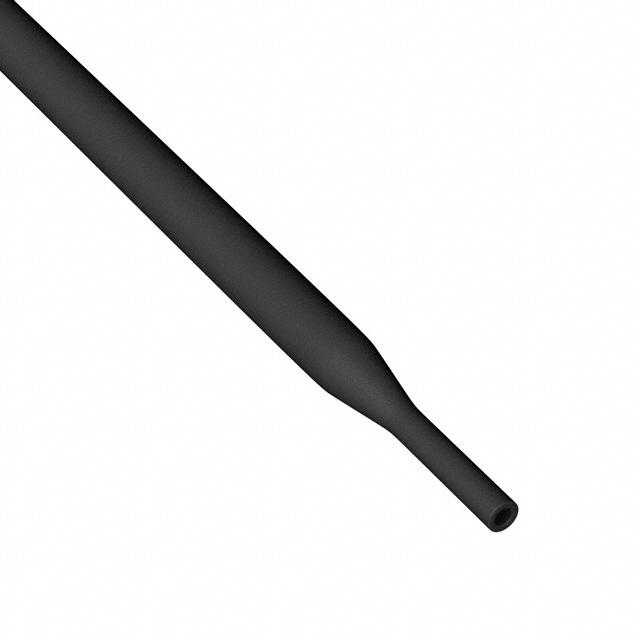

QUALTEK ELECTRONICS 热缩管 Q2-Z-5/8-01-SS200FT

Q2-Z-5/8-01-SS200FT概述

    Q2-Z Heat Shrinkable Tubing 技术手册

    1. 产品简介


    Q2-Z 是一款环保型柔性火焰阻燃热缩管,其设计用于多种应用场合。它的主要功能是提供绝缘保护、应力释放、捆扎及汽车应用等。Q2-Z 热缩管采用无毒且不含如多溴联苯(PBB)、多溴二苯醚(PBDE)和重金属化合物等有害物质的材料制造,符合美国保险商实验室(UL)标准 224 和加拿大标准协会(CSA)标准 22.2 的要求。此外,它还通过了多项认证,如 RoHS 认证,表明它完全符合欧洲关于有害物质的限制指令。

    2. 技术参数


    | 参数 | 值 |

    | 收缩比 | 2:1 |
    | 操作温度范围 | -55°C 到 +125°C |
    | 最小收缩温度 | 70°C |
    | 完全恢复温度 | 100°C |
    | 额定电压 | 600V |
    | 电气测试 | VW-1, UL 224 |
    | 阻燃等级 | VW-1 |
    | 抗张强度 | >14 MPa |
    | 断裂伸长率 | >400% |
    | 长度变化 | 0% ~ +5% |
    | 轴向收缩率 | <30% |
    | 高温老化(158°C,168 小时)| >12 MPa, >350% |
    | 体积电阻 | >10 Ω·cm |
    | 铜稳定性 | 通过 UL 224 测试 |
    | 铜腐蚀性 | 无铜腐蚀 |

    3. 产品特点和优势


    Q2-Z 热缩管的主要优势包括:
    - 环保:无铅、镉含量低,符合 RoHS 规范。
    - 柔性好:适用于各种弯曲和复杂的应用场合。
    - 高阻燃:即使在高温条件下也能保持良好的阻燃性能。
    - 高可靠性:具有优异的抗张强度和断裂伸长率。
    - 多种尺寸可选:从直径为 1.0 mm 到 150.0 mm 的各种尺寸可供选择。
    - 广泛应用:适用于汽车、电器及一般工业用途。

    4. 应用案例和使用建议


    Q2-Z 热缩管适用于以下应用场景:
    - 汽车线束:提供绝缘和保护作用。
    - 工业电缆:在机械压力较大的环境中,起到保护电缆的作用。
    - 家用电器:确保电器内部线路的安全运行。
    使用建议:
    - 在安装前检查管径和壁厚是否符合应用需求。
    - 清洁被包裹物体表面以确保热缩管贴合良好。
    - 使用适当的热风枪进行均匀加热,避免局部过热导致损坏。
    - 对于较大直径的管子,可能需要多次加热使其均匀收缩。

    5. 兼容性和支持


    Q2-Z 热缩管具有很好的通用性,能够与大多数常见电子元件和设备配合使用。制造商提供了详尽的技术支持文档,以帮助客户正确使用该产品。此外,Q2-Z 还具备多种包装选项,包括标准卷盘和小包装,便于存储和运输。

    6. 常见问题与解决方案


    - 问题: 管子无法完全收缩。
    - 解决方法: 确保使用正确的加热工具并均匀加热,必要时可以分段加热。

    - 问题: 管子颜色变淡。
    - 解决方法: 检查管子是否受到过强紫外线照射或暴露于高湿度环境,避免将热缩管存放在这些条件下。

    - 问题: 在高温环境下管子破裂。
    - 解决方法: 确认应用环境温度不超过其最大允许温度,并考虑更换更高温度等级的产品。

    7. 总结和推荐


    综上所述,Q2-Z 热缩管凭借其环保、高阻燃性及广泛适用性等特点,在市场上具有较高的竞争力。无论是汽车制造还是工业设备,Q2-Z 都是一个值得信赖的选择。建议在使用时严格按照说明书操作,并注意保护好管子,避免在极端环境中长期使用,以确保最佳效果。

Q2-Z-5/8-01-SS200FT参数

参数
200.0' (61.0m)
应用等级 工业级
零件状态 在售

Q2-Z-5/8-01-SS200FT厂商介绍

Qualtek Electronics是一家在电子制造服务(EMS)领域具有丰富经验的公司,专注于为各种行业提供定制化的电子产品制造解决方案。公司主营产品分类包括:

1. 印刷电路板组装(PCBA):提供从单面到多层的PCB组装服务,包括表面贴装技术(SMT)和通孔技术(THT)。

2. 机械组装:涉及电子产品的外壳、框架和其他机械部件的组装。

3. 测试与验证:提供功能测试、性能测试和环境测试等服务,确保产品质量。

4. 供应链管理:为客户提供一站式的供应链解决方案,包括物料采购、库存管理和物流服务。

应用领域广泛,包括但不限于:

- 医疗设备:生产精密的医疗电子设备,如监护仪、诊断设备等。
- 工业控制:为自动化和控制系统提供可靠的电子产品。
- 通信设备:制造通信基站、路由器等通信设备。
- 消费电子:生产智能穿戴设备、家用电器等消费电子产品。

Qualtek Electronics的优势在于:

- 高质量标准:遵循严格的质量控制流程,确保产品符合国际标准。
- 快速响应:灵活的生产能力,能够快速响应市场变化和客户需求。
- 定制化服务:提供个性化的解决方案,满足客户的特定需求。
- 技术专长:拥有专业的技术团队,能够处理复杂的电子制造挑战。

Q2-Z-5/8-01-SS200FT数据手册

厂牌 PDF简要描述 下载
QUALTEK ELECTRONICS 热缩管 QUALTEK ELECTRONICS Q2-Z-5/8-01-SS200FT Q2-Z-5/8-01-SS200FT数据手册

Q2-Z-5/8-01-SS200FT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 48.389 ¥ 411.3065
5+ $ 45.4951 ¥ 386.7084
25+ $ 38.7396 ¥ 329.2866
100+ $ 35.2206 ¥ 299.3751
250+ $ 33.3948 ¥ 283.8558
库存: 5
起订量: 3 增量: 1
交货地:
最小起订量为:3
合计: ¥ 1233.91
