Q2-F-QK4-11-6IN-141

产品分类: 热缩管

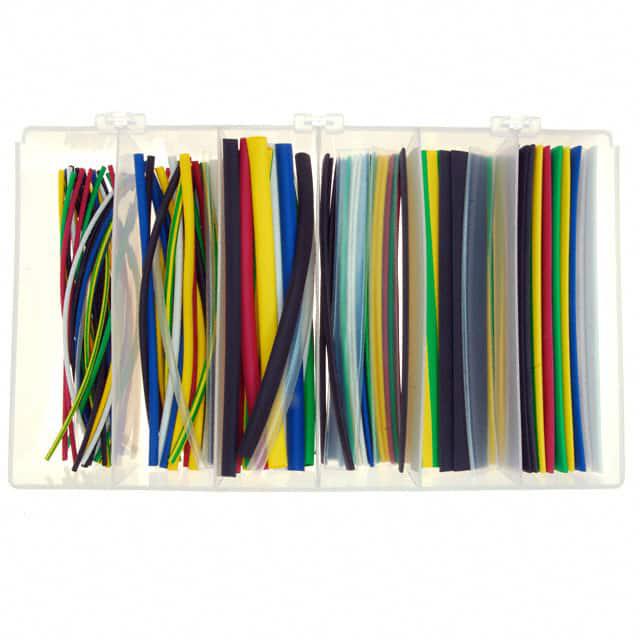

产品描述: Heat Shrink Tubing Kit ST Polyolefin Thin Kit
供应商型号: N-Q2-F-QK4-11-6IN-141
供应商: 云汉优选
标准整包数: 1
QUALTEK ELECTRONICS 热缩管 Q2-F-QK4-11-6IN-141

Q2-F-QK4-11-6IN-141概述

    电子元器件产品技术手册:热缩管

    1. 产品简介


    本手册介绍的是Qualtek公司生产的多种类型的热缩管。热缩管是一种常见的电子元器件,主要用于保护电线连接部位,提升其绝缘性能和机械强度。它们广泛应用于电信、汽车、航空航天等领域,确保电气系统的稳定运行。
    热缩管种类多样,主要包括超薄壁、薄壁、半硬质、重型等多种类型。每种类型的热缩管都有其特定的应用场景和优势。例如,超薄壁热缩管因其轻巧灵活而被广泛应用在需要减小体积的场合,而重型热缩管则适用于承受较高压力和温度的环境。

    2. 技术参数


    以下是部分热缩管的产品型号及其关键的技术参数:
    | 产品型号 | 材料 | 产品类型 | 收缩比 | 工作温度与电压等级 | 最小收缩温度 | 完全恢复温度 |
    ||
    | Q2-CB | 聚烯烃 | 超薄壁 | 2:1 | -55°C至+125°C, 300V | 70°C | 100°C |
    | Q2-F | 聚烯烃 | 薄壁 | 2:1 | -55°C至+135°C, 600V | 70°C | 100°C |
    | Q2-F3X | 聚烯烃 | 薄壁 | 3:1 | -55°C至+135°C, 600V | 70°C | 100°C |
    | Q2-F4X | 聚烯烃 | 薄壁 | 4:1 | -55°C至+135°C, 600V | 70°C | 100°C |
    | Q2-F2XYG | 聚烯烃 | 薄壁 | 2:1 | -55°C至+135°C, 600V | 70°C | 100°C |
    | Q2-F3XYG | 聚烯烃 | 薄壁 | 3:1 | -55°C至+135°C, 600V | 70°C | 100°C |
    | Q2-HF | 聚烯烃 | 薄壁 | 2:1 | -55°C至+105°C, 600V | 70°C | 100°C |
    | Q2-LS | 聚烯烃 | 薄壁 | 2:1 | -55°C至+125°C, 600V | 65°C | 95°C |

    3. 产品特点和优势


    这些热缩管具有以下显著特点:
    - 灵活性与耐久性:聚烯烃材料使得热缩管既柔韧又耐用,能适应各种弯曲和振动环境。
    - 火焰阻燃性:所有热缩管都具备良好的阻燃特性,能够在火灾发生时阻止火势蔓延。
    - 宽广的工作温度范围:能承受从极低到极高温度的变化,保证在极端环境中仍能正常工作。
    - 环保材料:采用无卤素材料,减少了有害物质的排放,符合环保标准。
    - 多种颜色选择:例如黄色和绿色条纹,便于区分不同的线路,提高识别度。

    4. 应用案例和使用建议


    热缩管广泛应用于以下场景:
    - 电信设备:用于保护通信电缆接头,防止信号干扰和电磁泄漏。
    - 汽车制造:包裹电线束,增强电气系统可靠性。
    - 航空航天:适用于机载电子设备的连接线,满足严格的安全标准。
    使用建议:
    - 在安装前,确保电线和连接部位干净、干燥。
    - 确认电线完全插入热缩管后,再进行加热操作。
    - 加热时均匀分布热源,避免局部过热导致损坏。
    - 使用合适的工具(如热风枪)来控制加热温度,以达到最佳的收缩效果。

    5. 兼容性和支持


    这些热缩管设计为与大多数标准电线兼容,无需担心兼容性问题。此外,Qualtek公司提供全面的技术支持和售后服务,包括在线技术支持和定期的用户培训课程,以帮助用户更好地理解和使用产品。

    6. 常见问题与解决方案


    问题1:热缩管在加热时无法完全收缩。
    - 解决方案:检查热风枪的温度设置是否正确,确保达到规定的收缩温度;同时,确认电线表面没有灰尘或其他杂质影响收缩效果。
    问题2:热缩管在加热过程中出现气泡。
    - 解决方案:在加热前彻底清洁电线表面,并确保电线连接部位密封良好,避免空气进入。

    7. 总结和推荐


    综上所述,Qualtek公司的热缩管系列凭借其优良的性能、广泛的适用范围和全面的支持服务,成为市场上备受信赖的选择。无论是在严苛环境下工作的工业项目,还是日常家用电器的维修,这些热缩管都能提供可靠的保护和性能。因此,我们强烈推荐使用Qualtek公司的热缩管系列产品。
    通过以上详细的技术手册介绍,希望能帮助用户更好地了解和使用Qualtek公司的热缩管产品。

Q2-F-QK4-11-6IN-141参数

参数
长*宽*高 152.4mm(长度)
应用等级 工业级
零件状态 在售
包装方式 盒装

Q2-F-QK4-11-6IN-141厂商介绍

Qualtek Electronics是一家在电子制造服务(EMS)领域具有丰富经验的公司,专注于为各种行业提供定制化的电子产品制造解决方案。公司主营产品分类包括:

1. 印刷电路板组装(PCBA):提供从单面到多层的PCB组装服务,包括表面贴装技术(SMT)和通孔技术(THT)。

2. 机械组装:涉及电子产品的外壳、框架和其他机械部件的组装。

3. 测试与验证:提供功能测试、性能测试和环境测试等服务,确保产品质量。

4. 供应链管理:为客户提供一站式的供应链解决方案,包括物料采购、库存管理和物流服务。

应用领域广泛,包括但不限于:

- 医疗设备:生产精密的医疗电子设备,如监护仪、诊断设备等。
- 工业控制:为自动化和控制系统提供可靠的电子产品。
- 通信设备:制造通信基站、路由器等通信设备。
- 消费电子:生产智能穿戴设备、家用电器等消费电子产品。

Qualtek Electronics的优势在于:

- 高质量标准:遵循严格的质量控制流程,确保产品符合国际标准。
- 快速响应:灵活的生产能力,能够快速响应市场变化和客户需求。
- 定制化服务:提供个性化的解决方案,满足客户的特定需求。
- 技术专长:拥有专业的技术团队,能够处理复杂的电子制造挑战。

Q2-F-QK4-11-6IN-141数据手册

厂牌 PDF简要描述 下载
QUALTEK ELECTRONICS 热缩管 QUALTEK ELECTRONICS Q2-F-QK4-11-6IN-141 Q2-F-QK4-11-6IN-141数据手册

Q2-F-QK4-11-6IN-141封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 37.5558 ¥ 319.2243
5+ $ 35.2878 ¥ 299.9463
25+ $ 30.0696 ¥ 255.5916
100+ $ 27.0504 ¥ 229.9284
250+ $ 25.449 ¥ 216.3165
库存: 4
起订量: 3 增量: 1
交货地:
最小起订量为:3
合计: ¥ 957.67
