首页  >  产品百科  >  Q5-2X-3/8-01-QB48IN-25

Q5-2X-3/8-01-QB48IN-25

产品分类: 热缩管
产品描述: Heat Shrink Tubing ST Polyolefin Black Dual Bag
供应商型号: N-Q5-2X-3/8-01-QB48IN-25
供应商: 云汉优选
标准整包数: 1

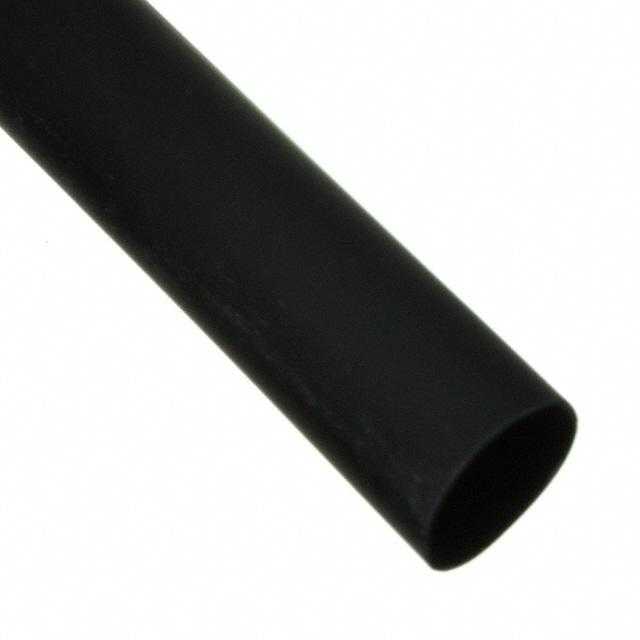

QUALTEK ELECTRONICS 热缩管 Q5-2X-3/8-01-QB48IN-25

Q5-2X-3/8-01-QB48IN-25概述

    Q5-2X DUAL WALL, ADHESIVE LINED, FLEXIBLE POLYOLEFIN TUBING 技术手册

    产品简介


    Q5-2X是一款由Qualtek公司生产的双壁热缩管。它通过共挤工艺制造而成,具备双重防护功能:内层是黏合剂层,能够提供水汽密封保护;外层为热收缩材料,能够在加热后紧贴电线、电缆等物体表面。Q5-2X具有优异的耐温性能和电绝缘特性,适用于汽车电线、船舶电缆、金属管道及线束等多种场合的防护。

    技术参数


    - 工作温度范围:-45°C至+125°C
    - 最小收缩温度:100°C
    - 完全恢复温度:125°C
    - 批准标准:E236137, 242540, VW-1, 600V
    - 额定标准:Sony-SS-00259, SAE-AMS-DTL-23053/4
    - 颜色:黑色
    - RoHS合规
    | 规格 | 内径(最小) | 内径(最大) | 总壁厚(最小) | 黏合剂厚度(标称) | 卷装(米) | 剪切长度(件) |
    ||
    | 1/8 | 3.2 | 3.20 | 1.6 | 0.20 | 200 | 28 |
    | 3/16 | 4.8 | 4.80 | 2.4 | 0.20 | 100 | 24 |
    | 1/4 | 6.4 | 6.40 | 3.2 | 0.20 | 100 | 20 |
    | 3/8 | 9.5 | 9.50 | 4.8 | 0.20 | 50 | 16 |
    | 1/2 | 12.7 | 12.70 | 6.4 | 0.20 | 25 | 14 |
    | 3/4 | 19.1 | 19.10 | 9.5 | 0.20 | 25 | 12 |
    | 1 | 25.4 | 25.40 | 12.7 | 0.20 | 25 | 8 |
    | 1 1/2| 38.1 | 38.10 | 19.0 | 0.20 | 25 | 5 |

    产品特点和优势


    - 耐高温:在极端温度环境下仍能保持良好的物理性能,适合汽车、航空航天等严苛应用环境。
    - 防水防潮:内层的黏合剂确保了即使在潮湿环境中也能提供良好的密封效果。
    - 机械强度高:良好的拉伸强度和延展性使得Q5-2X在各种机械应力下仍能维持稳定性能。
    - 阻燃性好:达到SAE-AMS-DTL-23053/4标准,具备自熄灭能力,在30秒内可自动熄灭火焰。

    应用案例和使用建议


    Q5-2X广泛应用于汽车电子、船舶制造等领域,尤其适用于需要高度防水防潮的场合。例如,在汽车线束的外部防护中,Q5-2X不仅能够有效防止水分侵入,还能够增强线路的电气绝缘性能。对于用户而言,选择合适的规格尺寸非常重要。不同规格的Q5-2X对应不同的内径尺寸和总壁厚,可根据具体需求进行裁剪和定制。另外,安装过程中需要注意均匀加热以确保热缩过程的完全性和有效性。

    兼容性和支持


    Q5-2X的热缩管材质适用于绝大多数电线电缆类型,与常见的连接器和接头均具有良好的兼容性。Qualtek公司提供全方位的技术支持服务,包括详细的使用指南和技术咨询服务,帮助客户解决安装过程中可能遇到的各种问题。此外,如有特殊要求或非标准尺寸需求,可以联系厂家定制。

    常见问题与解决方案


    1. 如何避免安装时出现气泡?
    - 确保被保护物体表面干净无杂质,并且预热至接近最小收缩温度再开始热缩操作。

    2. 为什么热缩后的热缩管会出现裂纹?
    - 可能是因为加热不均匀或者温度过高。应控制加热温度和时间,确保均匀受热。
    3. 如何判断热缩管是否完全收缩到位?
    - 使用尺子测量热缩前后的直径,确认达到2:1的收缩比例。同时检查是否有任何部分未充分热缩,及时补救。

    总结和推荐


    Q5-2X凭借其卓越的耐温性能、优良的机械强度和出色的防水防潮特性,成为了多种工业应用的理想选择。特别是在汽车制造、航空航天、船舶建造等行业中表现出色。如果您正在寻找一种可靠高效的电线电缆保护材料,Q5-2X无疑是一个非常值得推荐的产品。

Q5-2X-3/8-01-QB48IN-25参数

参数
4.00' (1.22m)
零件状态 在售
包装方式 散装

Q5-2X-3/8-01-QB48IN-25厂商介绍

Qualtek Electronics是一家在电子制造服务(EMS)领域具有丰富经验的公司,专注于为各种行业提供定制化的电子产品制造解决方案。公司主营产品分类包括:

1. 印刷电路板组装(PCBA):提供从单面到多层的PCB组装服务,包括表面贴装技术(SMT)和通孔技术(THT)。

2. 机械组装:涉及电子产品的外壳、框架和其他机械部件的组装。

3. 测试与验证:提供功能测试、性能测试和环境测试等服务,确保产品质量。

4. 供应链管理:为客户提供一站式的供应链解决方案,包括物料采购、库存管理和物流服务。

应用领域广泛,包括但不限于:

- 医疗设备:生产精密的医疗电子设备,如监护仪、诊断设备等。
- 工业控制:为自动化和控制系统提供可靠的电子产品。
- 通信设备:制造通信基站、路由器等通信设备。
- 消费电子:生产智能穿戴设备、家用电器等消费电子产品。

Qualtek Electronics的优势在于:

- 高质量标准:遵循严格的质量控制流程,确保产品符合国际标准。
- 快速响应:灵活的生产能力,能够快速响应市场变化和客户需求。
- 定制化服务:提供个性化的解决方案,满足客户的特定需求。
- 技术专长:拥有专业的技术团队,能够处理复杂的电子制造挑战。

Q5-2X-3/8-01-QB48IN-25数据手册

厂牌 PDF简要描述 下载
QUALTEK ELECTRONICS 热缩管 QUALTEK ELECTRONICS Q5-2X-3/8-01-QB48IN-25 Q5-2X-3/8-01-QB48IN-25数据手册

Q5-2X-3/8-01-QB48IN-25封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 45.527 ¥ 386.9795
10+ $ 42.7965 ¥ 363.7702
50+ $ 36.4344 ¥ 309.6924
250+ $ 33.1398 ¥ 281.6883
500+ $ 31.416 ¥ 267.036
库存: 5
起订量: 3 增量: 1
交货地:
最小起订量为:3
合计: ¥ 1160.93
