Q5-3X-1-01-SS25M

产品分类: 热缩管

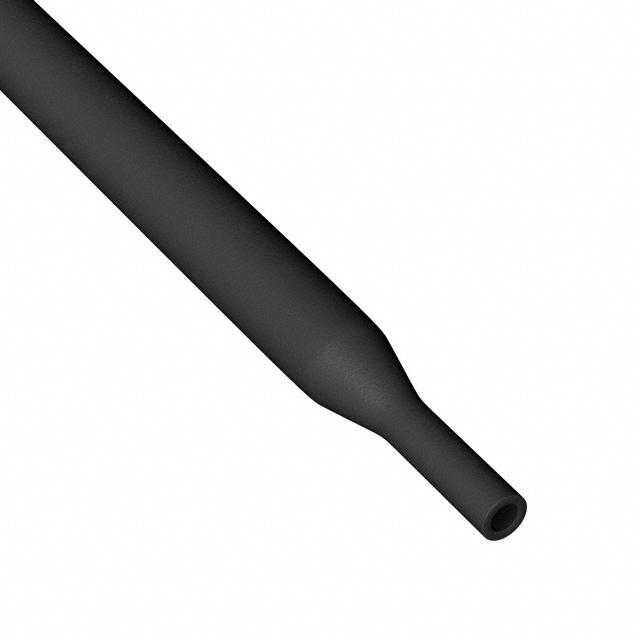

产品描述: Heat Shrink Tubing ST Polyolefin Black Dual Spool
供应商型号: Q53X100B-25M-ND
供应商: Digi-Key
标准整包数: 1
QUALTEK ELECTRONICS 热缩管 Q5-3X-1-01-SS25M

Q5-3X-1-01-SS25M概述

    Q5-3X 双层壁粘合型聚烯烃热缩管

    产品简介


    Q5-3X 是一种双层壁粘合型聚烯烃热缩管,具有3:1的收缩比,由共挤工艺制造而成。这种材料用于保护汽车电线、运输电缆、金属管和捆绑线免受水和湿气的影响。Q5-3X 热缩管适用于广泛的温度范围,可以有效提升这些电线和电缆的可靠性和耐久性。

    技术参数


    - 收缩比: 3:1
    - 最小收缩温度: 80°C
    - 完全恢复温度: 110°C
    - 操作温度范围: -55°C 至 +125°C
    - UL 认证: 文件号 E236137, 文件号 242540, 125°C, VW-1, 600V
    - 符合标准: Sony-SS-00259, SAE-AMS-DTL-23053/4
    - 颜色: 黑色
    - RoHS 合规
    产品规格
    | 尺寸规格 | 未收缩直径 (mm) | 收缩后直径 (mm) | 壁厚 (mm) | 粘合剂厚度 (mm) | 包装长度 (m) | 每包数量 |
    ||
    | 1/8 | 3.0 | 1.0 | 1.00 | 0.5 | 200 | 28 |
    | 3/16 | 4.8 | 1.5 | 1.00 | 0.5 | 100 | 24 |
    | 1/4 | 6.0 | 2.0 | 1.00 | 0.5 | 100 | 20 |
    | 3/8 | 9.0 | 3.0 | 1.40 | 0.6 | 50 | 16 |
    | 1/2 | 12.0 | 4.0 | 1.60 | 0.8 | 25 | 14 |
    | 3/4 | 19.0 | 6.0 | 2.15 | 0.8 | 25 | 12 |
    | 1 | 24.0 | 8.0 | 2.40 | 1.0 | 25 | 8 |
    | 1 1/4 | 30.0 | 10.0 | 2.40 | 1.0 | 25 | 5 |
    | 1 1/2 | 40.0 | 13.0 | 2.40 | 1.0 | 25 | 5 |
    | 2 | 50.0 | 19.0 | 2.40 | 1.0 | 25 | 3 |

    产品特点和优势


    Q5-3X 热缩管的主要特点是其优异的收缩性能和耐温性能,能够在广泛的温度范围内保持稳定的物理和化学性能。此外,双层壁结构和内置粘合剂使其在恶劣环境中依然能够提供可靠的防水防潮保护。由于其高拉伸强度(>12 MPa)和良好的延展性(>400%),Q5-3X 非常适合用于各种严苛的应用环境。

    应用案例和使用建议


    Q5-3X 热缩管广泛应用于汽车工业、船舶、航空航天等领域,保护关键线路和电缆。对于安装,建议先清洁电线和电缆表面,然后套上热缩管并加热至适当温度,使其均匀收缩。为确保最佳保护效果,可以选择合适的尺寸并根据需要进行切割和安装。

    兼容性和支持


    Q5-3X 热缩管具有良好的兼容性,可与多种电线和电缆配合使用。Qualtek 公司提供了详尽的技术支持和售后服务,包括产品咨询、定制服务和技术培训。

    常见问题与解决方案


    1. 问题: 在高温环境下使用时,管材发生破裂。
    - 解决方法: 确保加热温度不超过最高推荐温度(110°C),并且充分冷却后再使用。
    2. 问题: 安装时热缩管不均匀收缩。
    - 解决方法: 使用热风枪或喷灯时要均匀加热,避免局部过热。

    总结和推荐


    Q5-3X 双层壁粘合型聚烯烃热缩管以其优异的性能和广泛的适用性成为市场上非常受欢迎的产品之一。其在各种严苛环境下的稳定表现和高效保护功能使其成为众多应用的理想选择。我们强烈推荐此产品给那些需要高性能热缩管的客户。更多信息请访问 [www.Qualtekusa.com](http://www.Qualtekusa.com)。

Q5-3X-1-01-SS25M参数

参数
82.0' (25.0m)
应用等级 工业级
零件状态 在售

Q5-3X-1-01-SS25M厂商介绍

Qualtek Electronics是一家在电子制造服务(EMS)领域具有丰富经验的公司,专注于为各种行业提供定制化的电子产品制造解决方案。公司主营产品分类包括:

1. 印刷电路板组装(PCBA):提供从单面到多层的PCB组装服务,包括表面贴装技术(SMT)和通孔技术(THT)。

2. 机械组装:涉及电子产品的外壳、框架和其他机械部件的组装。

3. 测试与验证:提供功能测试、性能测试和环境测试等服务,确保产品质量。

4. 供应链管理:为客户提供一站式的供应链解决方案,包括物料采购、库存管理和物流服务。

应用领域广泛,包括但不限于:

- 医疗设备:生产精密的医疗电子设备,如监护仪、诊断设备等。
- 工业控制:为自动化和控制系统提供可靠的电子产品。
- 通信设备:制造通信基站、路由器等通信设备。
- 消费电子:生产智能穿戴设备、家用电器等消费电子产品。

Qualtek Electronics的优势在于:

- 高质量标准:遵循严格的质量控制流程,确保产品符合国际标准。
- 快速响应:灵活的生产能力,能够快速响应市场变化和客户需求。
- 定制化服务:提供个性化的解决方案,满足客户的特定需求。
- 技术专长:拥有专业的技术团队,能够处理复杂的电子制造挑战。

Q5-3X-1-01-SS25M数据手册

厂牌 PDF简要描述 下载
QUALTEK ELECTRONICS 热缩管 QUALTEK ELECTRONICS Q5-3X-1-01-SS25M Q5-3X-1-01-SS25M数据手册

Q5-3X-1-01-SS25M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 147.3784 ¥ 1233.373
2+ $ 135.5484 ¥ 1134.3707
3+ $ 129.0709 ¥ 1080.1624
5+ $ 121.3514 ¥ 1015.5592
7+ $ 116.5216 ¥ 975.1401
10+ $ 111.6118 ¥ 934.0509
25+ $ 108.1392 ¥ 904.9899
库存: 7
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1233.37
