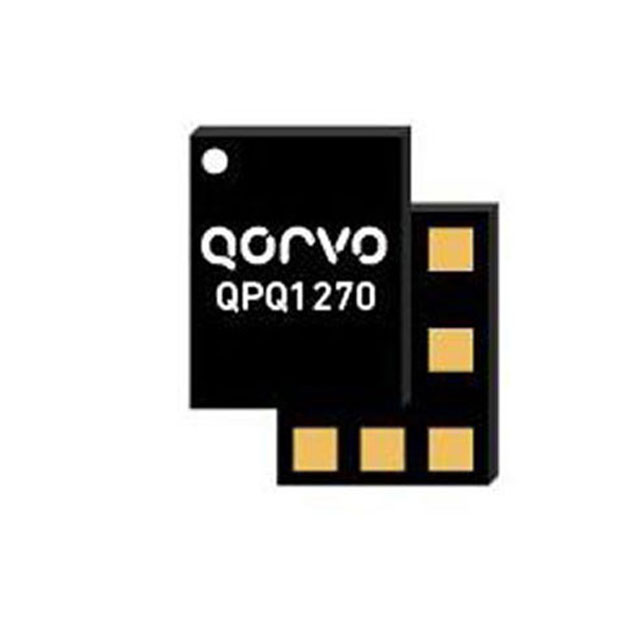

QPQ1270TR7

产品分类: 其他滤波器
厂牌: QORVO
产品描述:
供应商型号: 2312-QPQ1270TR7TR-ND
供应商: Digi-Key
标准整包数: 2500
QORVO 其他滤波器 QPQ1270TR7

QPQ1270TR7概述

    QPQ1270 LTE Band 7 BAW Duplexer 技术手册解析

    产品简介


    QPQ1270 是一款高性能的带通滤波器,专为LTE Band 7的上行(UL)和下行(DL)通信设计。作为Qorvo公司RF滤波器系列的一员,QPQ1270采用先进的体声波(BAW)技术,确保了在高频率和复杂环境下出色的信号传输能力。它的主要功能是将不同频段的信号分离,适用于基站基础设施、小型蜂窝网络、中继器和LTE USB适配器等领域。

    技术参数


    以下为QPQ1270的关键技术参数:
    | 参数 | 值 |

    | 工作频率范围 | 上行:2500-2570 MHz |
    下行:2620-2690 MHz |
    | 插入损耗 | 上行:1.6-3.8 dB |
    下行:1.8-2.9 dB |
    | 回波损耗 | ≥9.5 dB |
    | 隔离度 | ≥54 dB |
    | 工作温度 | -20°C 至 +85°C |

    产品特点和优势


    1. 高性能滤波:通过BAW技术实现低插入损耗和高隔离度,特别适合高频应用。
    2. 紧凑封装:尺寸仅为2.00 mm × 2.50 mm × 1.015 mm,便于嵌入式设计。
    3. 宽温操作:能够在极端环境条件下稳定运行,适应工业级需求。
    4. 无需外部匹配:简化了设计流程,减少了组件数量。
    5. 环保材料:符合RoHS标准,无铅且不含卤素,满足绿色制造要求。

    应用案例和使用建议


    QPQ1270非常适合用于需要高精度信号处理的应用场景,例如:
    - 小型基站:可以有效提升网络覆盖范围,减少部署成本。
    - 移动设备:如智能手机和平板电脑,提供更稳定的无线连接。
    - 物联网设备:支持低功耗、高性能的无线通信需求。
    建议在实际应用中充分考虑射频模块的整体布局,避免干扰源影响滤波效果。同时,定期校准系统以保持最佳性能。

    兼容性和支持


    QPQ1270与多种主流平台兼容,易于集成到现有系统中。Qorvo公司提供了详尽的技术文档和支持服务,包括在线论坛、电子邮件咨询和技术研讨会等资源,帮助客户快速解决问题并加速产品上市时间。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗过高 | 检查焊接质量和接触点是否良好 |
    | 回波损耗不达标 | 确认天线阻抗匹配情况 |
    | 设备无法正常启动 | 更新固件版本 |

    总结和推荐


    总体而言,QPQ1270凭借其卓越的性能、紧凑的设计以及广泛的适用性,在射频前端模块市场上具有强大的竞争力。无论是对于寻求高效能解决方案的企业还是希望优化现有产品的开发团队来说,QPQ1270都是一个值得信赖的选择。因此,我们强烈推荐此产品给那些需要高性能滤波器的应用场合。如果您正在寻找一种可靠且高效的射频滤波解决方案,QPQ1270无疑是理想之选。

QPQ1270TR7参数

参数
中心频率 -
带宽 -
插入损耗 -
通用封装 1008
包装方式 卷带包装

QPQ1270TR7厂商介绍

Qorvo公司是一家全球领先的射频解决方案供应商,专注于提供创新的射频(RF)解决方案。公司主营产品包括射频前端(RFFE)模块、功率放大器(PAs)、低噪声放大器(LNAs)、开关、滤波器和多芯片模块(MCMs)等,广泛应用于移动设备、基础设施、物联网(IoT)、汽车、**和****等领域。

Qorvo的优势在于其强大的技术实力和广泛的产品线。公司在射频领域拥有深厚的专业知识和技术积累,能够为客户提供高性能、高可靠性的射频解决方案。此外,Qorvo还拥有全球领先的制造能力和供应链管理,能够快速响应市场需求,为客户提供定制化的产品和服务。通过不断的技术创新和市场拓展,Qorvo已经成为射频领域的领导者之一。

QPQ1270TR7数据手册

厂牌 PDF简要描述 下载
QORVO 其他滤波器 QORVO QPQ1270TR7 QPQ1270TR7数据手册

QPQ1270TR7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 3.2656 ¥ 27.3291
库存: 2500
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 68322.75
直接购买
加入购物车
