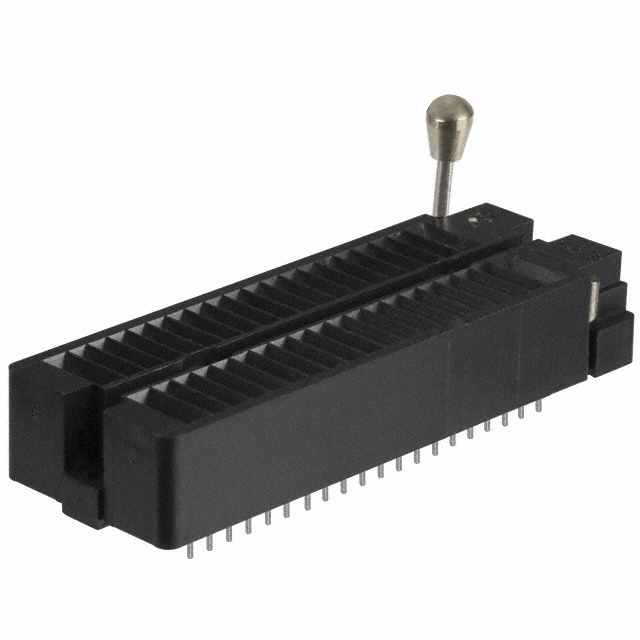

40-6554-10

产品分类: 用于IC/晶体管的插座
厂牌: ARIES ELECTRONICS
产品描述: Aries Electronics 测试插座 IC插座, 40触点, DIP封装, 2.54mm节距, 2行, 母座, 通孔安装
供应商型号: JAM-40-6554-10
供应商: 海外现货
标准整包数: 1
ARIES ELECTRONICS 用于IC/晶体管的插座 40-6554-10

40-6554-10概述

    X55X Universal Zero Insertion Force DIP Test Socket

    1. 产品简介


    Aries的X55X系列零插入力双列直插式(DIP)测试插座是为各种DIP封装芯片提供高效、可靠的测试解决方案而设计的。这类插座广泛应用于半导体制造、集成电路(IC)测试、电子设备生产和研发等多个领域。

    2. 技术参数


    X55X插座的技术规格如下:
    | 参数 | 规格 |
    | : | : |
    | 插座材料 | 黑色UL 94V-0级玻璃填充聚苯硫醚(PPS) |
    | 操作温度范围(锡镀层) | 221°F [105°C] |
    | 操作温度范围(金镀层) | 302°F [150°C] |
    | 操作温度范围(镍硼镀层) | 392°F [200°C] |
    | 联系电阻 | 最小1000 MΩ |
    | 绝缘电压 | 1000 VAC |
    | 接触电流 | 1 安培 |
    | 使用寿命 | 25,000 至 50,000 周期 |
    插座支持从.300到.600英寸(7.62到15.24毫米)中心间距的设备,并且可以接受宽0.015到0.045英寸(0.38到1.14毫米),长0.110到0.280英寸(2.79到7.11毫米)的引脚。接触材料采用铍铜合金172或Spinodal合金,镀层包括镍、无铅锡、锡铅合金和金。

    3. 产品特点和优势


    - 广泛的适用性:插座可以兼容从.300到.600英寸(7.62到15.24毫米)中心间距的设备,使其在不同类型的电路板上具有广泛的适用性。
    - 长期可靠性:通过高寿命的25,000至50,000个周期使用,确保长时间的稳定性和可靠性。
    - 出色的接触质量:接触材料采用镍或金,保证了良好的电连接性和耐腐蚀性。
    - 灵活性:配置灵活,可以安装在PCB板上,也可以插入任何插座,而且可以安装在左边或右边。
    - 安全操作:所有的针孔插座都可以在PCB上以.300或.600英寸(7.62到15.24毫米)的中心距安装,并且可以通过闭合接触确保安全操作。

    4. 应用案例和使用建议


    X55X插座通常用于集成电路的测试、验证和生产阶段,尤其适用于各种半导体芯片的性能测试。在实际应用中,建议在安装插座前仔细检查接触区域的清洁度,确保没有杂质影响接触效果。另外,在进行多次插拔操作时,应注意检查接触部件是否有磨损或损坏的情况,及时更换,以保证最佳性能。

    5. 兼容性和支持


    该插座可以安装在Aries或其他品牌的测试插座底座上,因此兼容性强。此外,Aries公司提供专业的技术支持服务,包括定制化的设计与生产需求,以及针对特殊应用的材料选择和规格调整。客户可以在遇到技术难题时联系Aries获取帮助。

    6. 常见问题与解决方案


    - 问题一:插拔过程中出现卡顿现象
    解决方法:检查插槽内的灰尘和杂物,使用软布或气枪清理。如果问题依旧,可能需要更换新的插座。
    - 问题二:插座接触不良导致信号不稳定
    解决方法:检查所有接触点,确保它们干净且没有损伤。如需进一步维护,建议联系Aries的客户服务部门。

    7. 总结和推荐


    总的来说,Aries的X55X系列零插入力DIP测试插座以其高可靠性、广泛适用性和出色的安全性在市场上占据了一席之地。对于需要进行高效、可靠测试的电子设备制造商来说,这款插座是一个理想的选择。基于其高性能和多种配置选项,我们强烈推荐这款产品。

40-6554-10参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

40-6554-10厂商介绍

Aries Electronics是一家领先的电子制造服务(EMS)提供商,专注于为客户提供从设计、制造到测试的全方位电子解决方案。公司主营产品分类包括:

1. 印刷电路板(PCB)组装:提供单面、双面及多层PCB组装服务。
2. 表面贴装技术(SMT):采用先进的自动化设备进行高精度的SMT组装。
3. 插件(THT)组装:提供传统的通孔插装服务。
4. 测试与验证:包括功能测试、性能测试和可靠性测试,确保产品质量。
5. 定制解决方案:根据客户需求提供定制化的电子制造服务。

Aries Electronics的产品广泛应用于以下领域:

- 通信设备
- 工业控制
- 医疗设备
- 消费电子
- 汽车电子

Aries Electronics的优势在于:

- 高度自动化的生产流程,提高生产效率和降低成本。
- 严格的质量控制体系,确保产品可靠性和一致性。
- 灵活的定制服务,满足不同客户的特定需求。
- 强大的研发能力,支持客户产品的持续创新和技术升级。

40-6554-10数据手册

厂牌 PDF简要描述 下载
ARIES ELECTRONICS 用于IC/晶体管的插座 ARIES ELECTRONICS 40-6554-10 40-6554-10数据手册

40-6554-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
