28-6554-11

产品分类: 用于IC/晶体管的插座
厂牌: ARIES ELECTRONICS
产品描述: Aries Electronics IC插座, 28触点, DIP封装, 2.54mm节距, 2行, 母座, 通孔安装
供应商型号: 7106681
供应商: 海外现货
标准整包数: 1

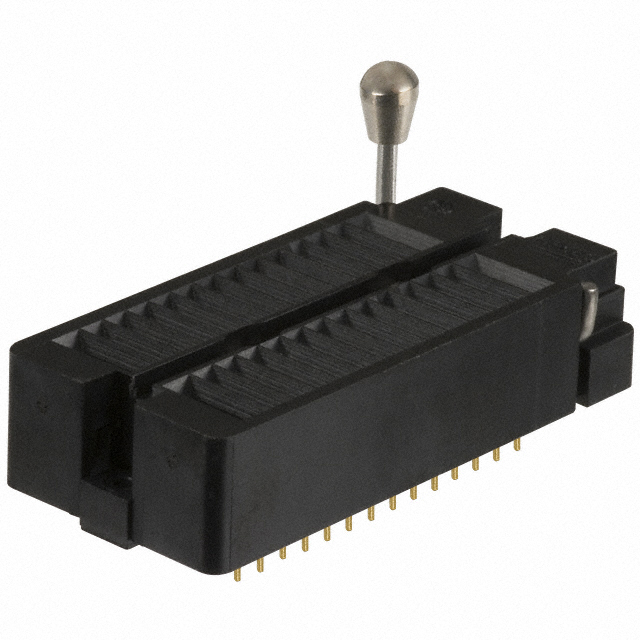

ARIES ELECTRONICS 用于IC/晶体管的插座 28-6554-11

28-6554-11概述


    产品简介


    Aries Universal Test Socket 是一款专为多种封装设备设计的通用测试插座,适用于0.300至0.600英寸(7.62至15.24毫米)的引脚中心间距。这款插座的主要功能是确保设备在测试过程中能够稳定接触,从而实现高精度的测试结果。它广泛应用于半导体制造、电路板测试和维修等领域。

    技术参数


    - 插座主体:黑色UL 94V-0级玻璃填充聚苯硫醚(PPS)
    - 手柄:不锈钢
    - 手柄旋钮:黄铜,1/2硬
    - 接触点材料:铍铜172(BeCu),或镀镍钴(NiB)(Spinodal)
    - 接触点镀层:至少50微米(1.27微米)镍底镀层,随后镀上200微米(5.08微米)镀锡或90/10锡铅合金,或至少10微米(0.254微米)金
    - 接触电流额定值:1安培
    - 绝缘电阻:最小1000兆欧
    - 耐压:交流1000伏
    - 使用寿命:25,000至50,000次循环
    - 工作温度范围:最小-67°F(-55°C),最大221°F(105°C)(镀锡);150°C(镀金);200°C(NiB镀层)
    - 保持力(闭合状态):基于直径0.020英寸(0.51毫米)测试线,每个引脚55克
    - 接受引脚范围:宽0.015至0.045英寸(0.38至1.14毫米),长0.110至0.280英寸(2.79至7.11毫米)

    产品特点和优势


    Aries Universal Test Socket 的显著特点是其可配置的手柄,可以安装在右侧或左侧,且在UP或DOWN位置时,可以通过内置的闭合触点(on)进行控制。此外,插座的设计考虑到了对塑料依赖的消除,通过正常闭合的触点来维持接触,从而提高了可靠性。这些特点使其在半导体测试行业中具有广泛的适用性和市场竞争力。

    应用案例和使用建议


    根据技术手册中的描述,Aries Universal Test Socket 可以应用于各种半导体测试场景,例如对不同尺寸和类型的IC进行测试。在实际使用中,建议用户根据具体的测试需求选择合适的引脚数量和镀层类型。对于高温环境下的测试,推荐使用镀金或NiB镀层的版本,以确保在极端温度下的可靠接触。

    兼容性和支持


    Aries Universal Test Socket 可以与Aries或其他竞争品牌的测试插座适配器兼容。制造商提供标准产品和定制服务,可以根据客户需求提供特殊材料、镀层、尺寸和配置。如果需要进一步的支持,建议直接联系Aries的技术支持团队。

    常见问题与解决方案


    1. 问:如何判断插座是否已经损坏?
    - 答:检查接触点是否有明显的磨损或损坏,也可以通过测试仪器检测其接触电阻和绝缘电阻是否符合要求。

    2. 问:如何更换损坏的接触点?
    - 答:联系制造商或技术支持团队,获取替换件并按照指导进行更换。

    总结和推荐


    总体来说,Aries Universal Test Socket 在材料选择、接触点镀层、寿命等方面都表现出色,是一款值得信赖的测试工具。其多样化的配置选项和良好的兼容性使其在各类半导体测试环境中都有出色表现。因此,对于需要高性能测试插座的应用场景,强烈推荐使用这款产品。

28-6554-11参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

28-6554-11厂商介绍

Aries Electronics是一家领先的电子制造服务(EMS)提供商,专注于为客户提供从设计、制造到测试的全方位电子解决方案。公司主营产品分类包括:

1. 印刷电路板(PCB)组装:提供单面、双面及多层PCB组装服务。
2. 表面贴装技术(SMT):采用先进的自动化设备进行高精度的SMT组装。
3. 插件(THT)组装:提供传统的通孔插装服务。
4. 测试与验证:包括功能测试、性能测试和可靠性测试,确保产品质量。
5. 定制解决方案:根据客户需求提供定制化的电子制造服务。

Aries Electronics的产品广泛应用于以下领域:

- 通信设备
- 工业控制
- 医疗设备
- 消费电子
- 汽车电子

Aries Electronics的优势在于:

- 高度自动化的生产流程,提高生产效率和降低成本。
- 严格的质量控制体系,确保产品可靠性和一致性。
- 灵活的定制服务,满足不同客户的特定需求。
- 强大的研发能力,支持客户产品的持续创新和技术升级。

28-6554-11数据手册

厂牌 PDF简要描述 下载
ARIES ELECTRONICS 用于IC/晶体管的插座 ARIES ELECTRONICS 28-6554-11 28-6554-11数据手册

28-6554-11封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 144.5548
75+ ¥ 141.6656
400+ ¥ 138.8295
库存: 21
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 144.55
