34-0511-10

产品分类: 用于IC/晶体管的插座
厂牌: ARIES ELECTRONICS
产品描述:
供应商型号: 535-34-0511-10
供应商: Mouser
标准整包数: 1
ARIES ELECTRONICS 用于IC/晶体管的插座 34-0511-10

34-0511-10概述


    产品简介

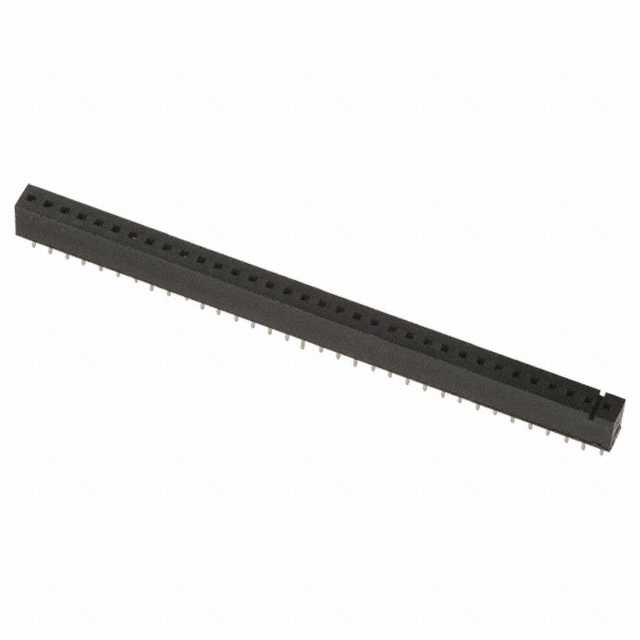

    Series 511 Strip-Line™ Socket
    Series 511 Strip-Line™ Socket是一种专为高引脚数或非中心化组件设计的插座。这种插座特别适用于液态晶体显示器(LCD)及其他类似组件的安装。它具有多种尺寸可选,具备分叉触点和焊尾或线绕针结构,能够适应不同的应用需求。通过添加可选的间隔件,还可以将组件安装在不同中心间距的位置上,从而增强了其灵活性和适用性。

    技术参数


    - 外壳材料:黑色UL 94V-0玻璃填充4/6尼龙
    - 针材料:磷青铜,符合QQ-B-750标准
    - 间隔件材料:FR-4,0.032英寸(0.81毫米)厚
    - 针电镀:最小50-130微米(µ)的哑光锡,符合ASTM B545-97(2004)e1标准,覆盖在50微米镍上,符合SAE AMS-QQ-N-290B标准;或者50-130微米(µ)的90/10锡铅合金,符合MIL-T-10727 Type 1标准,覆盖在50微米镍上,符合SAE AMS-QQ-N-290B标准;或者最小10微米(0.25微米)的金,符合MIL-G-45204标准,覆盖在50微米镍上,符合SAE AMS-QQ-N-290B标准
    - 电流容量:1安培
    - 工作温度范围:Sn和Sn/Pb:-67°F至221°F(-55°C至105°C);Au:-67°F至257°F(-55°C至125°C)
    - 插入力:每针平均110克
    - 拔出力:每针平均75克
    - 接受的引脚类型:宽度最大0.014 x 0.020英寸(0.36-0.51毫米)的扁平引脚;直径最大0.020英寸(0.51毫米)的圆形引脚
    - 引脚长度:从座平面起0.080-0.160英寸(2.03-4.06毫米)

    产品特点和优势


    - 多功能性:适用于各种高引脚数或非中心化组件的安装。
    - 多种尺寸选择:提供多种尺寸规格,满足不同应用需求。
    - 灵活的安装选项:通过添加间隔件可以适应不同中心间距的安装要求。
    - 高性能材料:采用磷青铜和经过严格测试的电镀工艺,确保长期稳定可靠的工作性能。

    应用案例和使用建议


    应用案例
    Series 511 Strip-Line™ Socket通常用于需要高密度连接的应用场景,如LCD显示屏的安装。该插座特别适合于需要高度可靠且易于拆卸的高引脚数连接场合。
    使用建议
    - 正确选择针电镀类型:根据具体应用场景选择合适的电镀类型,以确保最佳的电气性能和使用寿命。
    - 保持适当的插入力和拔出力:按照规定的插入力和拔出力操作,避免过度弯曲引脚。
    - 适当处理引脚:对于扁平和圆形引脚,需确保引脚类型与插座匹配,以防止损坏。

    兼容性和支持


    Series 511 Strip-Line™ Socket具有良好的兼容性,可以与各种高引脚数组件配合使用。厂商提供详细的电镀选择和安装指导,确保客户能够顺利安装并实现预期的功能。此外,还可以定制特殊材料、电镀、尺寸和配置,具体请咨询厂家。

    常见问题与解决方案


    - 问题1:插座无法正常插入组件。
    - 解决方案:检查引脚是否对齐,确保没有弯曲。如果需要,可以调整插座的定位,以确保正确的插入方向。

    - 问题2:插入时阻力过大。
    - 解决方案:检查引脚长度是否符合规格。如果插针过长,可能会导致插入时阻力增加,可以进行适当的修剪。

    总结和推荐


    总体而言,Series 511 Strip-Line™ Socket是一款高性能的插座,具有多功能性、可靠性高和兼容性好的优点。它非常适合应用于需要高密度连接的场合,特别是LCD显示器的安装。我们强烈推荐这一产品给那些寻求高性能、可靠性的电子设备制造商和技术工程师。

34-0511-10参数

参数
长*宽*高 87.63mm(长度)*4.45mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

34-0511-10厂商介绍

Aries Electronics是一家领先的电子制造服务(EMS)提供商,专注于为客户提供从设计、制造到测试的全方位电子解决方案。公司主营产品分类包括:

1. 印刷电路板(PCB)组装:提供单面、双面及多层PCB组装服务。
2. 表面贴装技术(SMT):采用先进的自动化设备进行高精度的SMT组装。
3. 插件(THT)组装:提供传统的通孔插装服务。
4. 测试与验证:包括功能测试、性能测试和可靠性测试,确保产品质量。
5. 定制解决方案:根据客户需求提供定制化的电子制造服务。

Aries Electronics的产品广泛应用于以下领域:

- 通信设备
- 工业控制
- 医疗设备
- 消费电子
- 汽车电子

Aries Electronics的优势在于:

- 高度自动化的生产流程,提高生产效率和降低成本。
- 严格的质量控制体系,确保产品可靠性和一致性。
- 灵活的定制服务,满足不同客户的特定需求。
- 强大的研发能力,支持客户产品的持续创新和技术升级。

34-0511-10数据手册

厂牌 PDF简要描述 下载
ARIES ELECTRONICS 用于IC/晶体管的插座 ARIES ELECTRONICS 34-0511-10 34-0511-10数据手册

34-0511-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.3495 ¥ 78.4423
10+ $ 8.272 ¥ 69.4021
25+ $ 7.8624 ¥ 65.9655
100+ $ 7.6464 ¥ 64.1533
250+ $ 7.0245 ¥ 58.9356
500+ $ 6.615 ¥ 55.4999
1000+ $ 6.153 ¥ 51.6237
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 78.44
