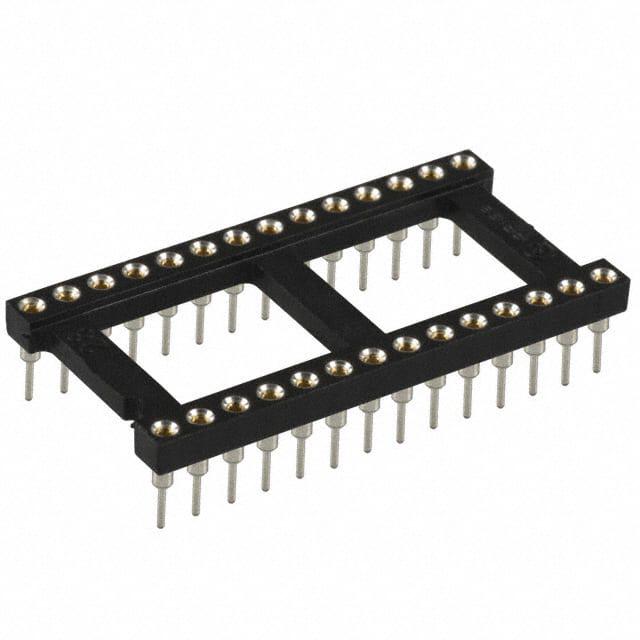

28-6518-10

产品分类: 用于IC/晶体管的插座
厂牌: ARIES ELECTRONICS
产品描述: Conn DIP Socket SKT 28 POS 2.54mm Solder ST Thru-Hole
供应商型号: ET-1674794
供应商: 海外现货
标准整包数: 1
ARIES ELECTRONICS 用于IC/晶体管的插座 28-6518-10

28-6518-10概述


    产品简介


    Series 518 Open Frame Collet Socket w/Solder Pin Tails 是一款专为高效板级设计而开发的电子元器件,具有开放框架结构。它主要应用于需要节省空间和优化冷却的场合。此外,该产品还可选择不同的针脚样式,支持自动插入设备,并且能够实现侧对侧和端对端堆叠。

    技术参数


    - 材料:主体材料为黑色UL 94V-0玻璃填充尼龙。
    - 针体:黄铜360半硬,符合UNS C36000 ASTM B16-00标准。
    - 针体电镀:
    - 金(Au):至少10μm[0.25μm]。
    - 锡铅(Sn/Pb):至少200μm[5.08μm]。
    - 纯锡(Sn):至少200μm[5.08μm],镍层厚度至少100μm[2.54μm]。
    - 接触材料:铍铜,符合UNS C17200 ASTM B194-01标准。
    - 接触电镀:
    - 金(Au):至少10μm[0.25μm],镍层厚度至少50μm[1.27μm]。
    - 锡铅(Sn/Pb):至少200μm[5.08μm]。
    - 纯锡(Sn):至少200μm[5.08μm]。
    - 电流承载能力:3安培。
    - 工作温度范围:锡及锡铅电镀为221°F[105°C],金电镀为257°F[125°C]。
    - 安装力:180克/针;微型针安装力为370克/针。
    - 拔出力:90克/针;微型针拔出力为150克/针。
    - 正常力:140克/针;微型针正常力为240克/针(直径为0.018英寸[0.46毫米])。
    - 可接受的引线长度:最小0.100英寸[2.54毫米],直径0.015-0.025英寸[0.38-0.64毫米]。
    - 可接受的微型针引线长度:最小0.080英寸[2.03毫米],直径0.022英寸[0.56毫米]。

    产品特点和优势


    - 开放框架设计:能够有效利用电路板空间并优化散热效果。
    - 多种针脚样式选择:适用于不同应用场景的需求。
    - 兼容自动插入设备:提高了生产效率。
    - 堆叠能力:既支持侧向堆叠也支持纵向堆叠,增强了空间利用率。
    - 丰富的定制选项:提供多种材料、电镀方式、尺寸和配置选择,能够满足特定项目需求。

    应用案例和使用建议


    该产品广泛应用于高密度板级连接场合,如高速信号传输系统、汽车电子、航空航天等领域。实际使用时,建议在装配前仔细检查PCB孔径尺寸,确保与标准规格匹配。例如,对于焊接针尾,推荐的PCB孔径为0.030±0.002英寸[0.76±0.05毫米],而对于微型针,则为0.040±0.002英寸[1.02±0.05毫米]。

    兼容性和支持


    该系列产品具备良好的兼容性,能够与多种类型的PCB及组件相配合。厂商提供标准和定制化服务,可根据客户要求提供特定的材料、电镀方式和尺寸。同时,Aries Electronics还提供了详尽的技术支持和售后服务,以确保用户能够顺利地使用和维护该产品。

    常见问题与解决方案


    - 问题一:安装过程中出现接触不良。
    - 解决方案:检查针脚是否有损坏或变形,确保所有引线正确插入并且焊接牢固。
    - 问题二:温度过高导致功能失效。
    - 解决方案:确认实际工作温度不超过规定范围,必要时采取额外的散热措施。
    - 问题三:安装过程中插入力过大。
    - 解决方案:确保所选针脚型号与实际应用匹配,避免使用超出规格的针脚。

    总结和推荐


    总体而言,Series 518 Open Frame Collet Socket w/Solder Pin Tails 在设计上具有明显的优势,特别是在空间利用和散热方面表现优异。丰富的定制选项和完善的售后服务使其在市场上具有很强的竞争力。因此,强烈推荐此款产品给需要高性能连接解决方案的应用领域。

28-6518-10参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 管装

28-6518-10厂商介绍

Aries Electronics是一家领先的电子制造服务(EMS)提供商,专注于为客户提供从设计、制造到测试的全方位电子解决方案。公司主营产品分类包括:

1. 印刷电路板(PCB)组装:提供单面、双面及多层PCB组装服务。
2. 表面贴装技术(SMT):采用先进的自动化设备进行高精度的SMT组装。
3. 插件(THT)组装:提供传统的通孔插装服务。
4. 测试与验证:包括功能测试、性能测试和可靠性测试,确保产品质量。
5. 定制解决方案:根据客户需求提供定制化的电子制造服务。

Aries Electronics的产品广泛应用于以下领域:

- 通信设备
- 工业控制
- 医疗设备
- 消费电子
- 汽车电子

Aries Electronics的优势在于:

- 高度自动化的生产流程,提高生产效率和降低成本。
- 严格的质量控制体系,确保产品可靠性和一致性。
- 灵活的定制服务,满足不同客户的特定需求。
- 强大的研发能力,支持客户产品的持续创新和技术升级。

28-6518-10数据手册

厂牌 PDF简要描述 下载
ARIES ELECTRONICS 用于IC/晶体管的插座 ARIES ELECTRONICS 28-6518-10 28-6518-10数据手册

28-6518-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.2212 ¥ 27.2188
17+ $ 2.4 ¥ 20.28
34+ $ 2.2569 ¥ 19.071
51+ $ 2.0332 ¥ 17.1808
102+ $ 1.8771 ¥ 15.8611
255+ $ 1.7304 ¥ 14.6218
510+ $ 1.7276 ¥ 14.5979
库存: 388
起订量: 2 增量: 0
