首页  >  产品百科  >  20-820-90C

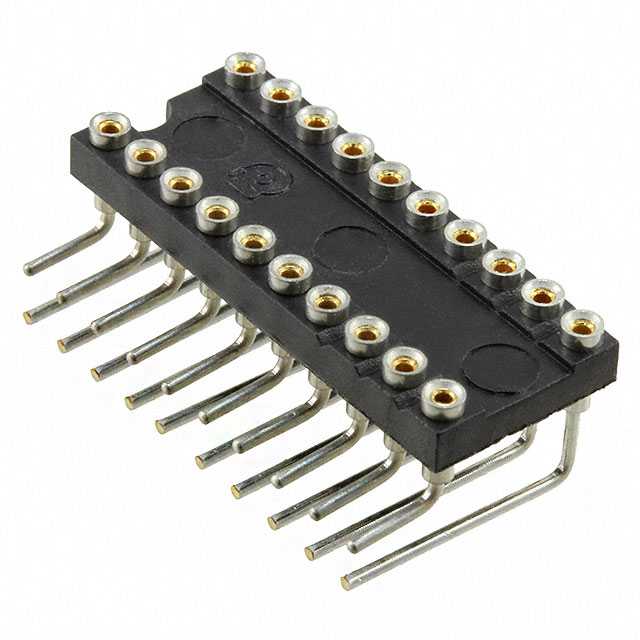

20-820-90C

产品分类: 用于IC/晶体管的插座
厂牌: ARIES ELECTRONICS
产品描述: Conn DIP Socket SKT 20 POS 2.54mm Solder RA Thru-Hole
供应商型号: A841AR-ND
供应商: Digi-Key
标准整包数: 1
ARIES ELECTRONICS 用于IC/晶体管的插座 20-820-90C

20-820-90C概述

    系列800 Vertisocket™ 技术手册

    产品简介


    系列800 Vertisocket™ 是一种专为水平安装设计的电子元件,适用于LED、点状灯、拨码开关等组件的包装。该产品提供多样化的安装位置,能够满足不同设计需求,为电子设计者提供了极大的灵活性。它不仅能接受标准的LED和点状显示器,还能容纳高度分别为0.500英寸(12.7毫米)和0.600英寸(15.24毫米)的显示模块。

    技术参数


    - 标准主体材料: 黑色UL 94V-0级玻璃填充4/6尼龙
    - 间隔件: 鱼纸(仅适用于带“X”的插座,间距0.300英寸)
    - 引脚体: UNS C36000 ASTM B16/B16M-05标准下的黄铜,半硬态
    - 引脚体镀层:
    - 最低200微米(5.07微米)93/7锡铅合金,ASTM B545标准
    - 或最低200微米(5.07微米)锡镀层,ASTM B545 Type 1标准下覆盖最低100微米(2.54微米)镍镀层,SAE AMS-QQ-N-290B标准
    - 4指式卡圈接触器: UNS C17200 ASTM B194-08标准下的铍铜
    - 接触器镀层:
    - 最低30微米(0.76微米)金镀层,MIL-G-45204标准下覆盖最低50微米(1.27微米)镍镀层,SAE AMS-QQ-N-290B标准
    - 适用引线直径: 0.015-0.025英寸(0.38-0.64毫米),长度0.110-0.150英寸(2.79-3.81毫米)
    - 接触电流额定值: 3安培
    - 操作温度范围: -67°F至221°F(-55°C至105°C)
    - 插入力: 基于直径0.018英寸(0.46毫米)的测试引线,每针180克
    - 拔出力: 基于直径0.018英寸(0.46毫米)的测试引线,每针90克
    - 正常力: 基于直径0.018英寸(0.46毫米)的测试引线,每针140克

    产品特点和优势


    系列800 Vertisocket™ 具备以下特点和优势:
    - 多种安装位置: 可以灵活选择垂直或水平安装,增强设计自由度
    - 广泛的适用性: 支持各种高度的LED和显示器,满足多种应用场景需求
    - 高可靠性: 接触器采用优质材料制造,确保长期稳定运行
    - 易于集成: 适用于各类电路板设计,安装方便

    应用案例和使用建议


    该产品广泛应用于消费电子、工业自动化、通信设备等领域。例如,在智能家居系统中,可作为点状灯座使用;在电信设备中,可用作插槽接头。使用时应注意以下几点:
    - 焊盘尺寸: 建议焊盘孔径为0.035±0.002英寸(0.89±0.05毫米)
    - 选择合适型号: 根据具体应用选择合适的引脚数和间距

    兼容性和支持


    系列800 Vertisocket™ 与市面上常见的电路板和显示器具有良好的兼容性。如果需要特殊定制,可联系厂商咨询详细信息。厂商提供全面的技术支持和售后服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 问题: 插入力过大
    - 解决办法: 检查引脚直径是否符合要求,必要时更换合适的引脚。
    2. 问题: 连接不稳
    - 解决办法: 确保焊接质量,检查焊盘尺寸是否符合标准。
    3. 问题: 温度敏感
    - 解决办法: 保证操作温度在规定范围内,避免高温环境。

    总结和推荐


    总体而言,系列800 Vertisocket™ 是一款功能强大且可靠的电子元器件,具备广泛的应用场景和优秀的性能表现。其独特的设计和卓越的质量使其在市场上具有很强的竞争力。强烈推荐给需要高质量电子连接解决方案的设计者和工程师们。
    通过以上详细的内容介绍,我们希望可以为您提供一个全面的了解,帮助您更好地选择和使用该产品。

20-820-90C参数

参数
安装方式 水平安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

20-820-90C厂商介绍

Aries Electronics是一家领先的电子制造服务(EMS)提供商,专注于为客户提供从设计、制造到测试的全方位电子解决方案。公司主营产品分类包括:

1. 印刷电路板(PCB)组装:提供单面、双面及多层PCB组装服务。
2. 表面贴装技术(SMT):采用先进的自动化设备进行高精度的SMT组装。
3. 插件(THT)组装:提供传统的通孔插装服务。
4. 测试与验证:包括功能测试、性能测试和可靠性测试,确保产品质量。
5. 定制解决方案:根据客户需求提供定制化的电子制造服务。

Aries Electronics的产品广泛应用于以下领域:

- 通信设备
- 工业控制
- 医疗设备
- 消费电子
- 汽车电子

Aries Electronics的优势在于:

- 高度自动化的生产流程,提高生产效率和降低成本。
- 严格的质量控制体系,确保产品可靠性和一致性。
- 灵活的定制服务,满足不同客户的特定需求。
- 强大的研发能力,支持客户产品的持续创新和技术升级。

20-820-90C数据手册

厂牌 PDF简要描述 下载
ARIES ELECTRONICS 用于IC/晶体管的插座 ARIES ELECTRONICS 20-820-90C 20-820-90C数据手册

20-820-90C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.3864 ¥ 103.6587
10+ $ 10.5258 ¥ 88.0881
25+ $ 9.8663 ¥ 82.5684
50+ $ 9.3949 ¥ 78.6239
100+ $ 8.9467 ¥ 74.8727
250+ $ 8.3869 ¥ 70.1875
500+ $ 7.987 ¥ 66.8408
1000+ $ 7.6062 ¥ 63.6541
库存: 45
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 103.65
