28-6554-10

产品分类: 用于IC/晶体管的插座
厂牌: ARIES ELECTRONICS
产品描述: Conn DIP Test Socket SKT 28 POS Solder ST Thru-Hole 28 Port
供应商型号: ET-1169110
供应商: 海外现货
标准整包数: 1
ARIES ELECTRONICS 用于IC/晶体管的插座 28-6554-10

28-6554-10概述

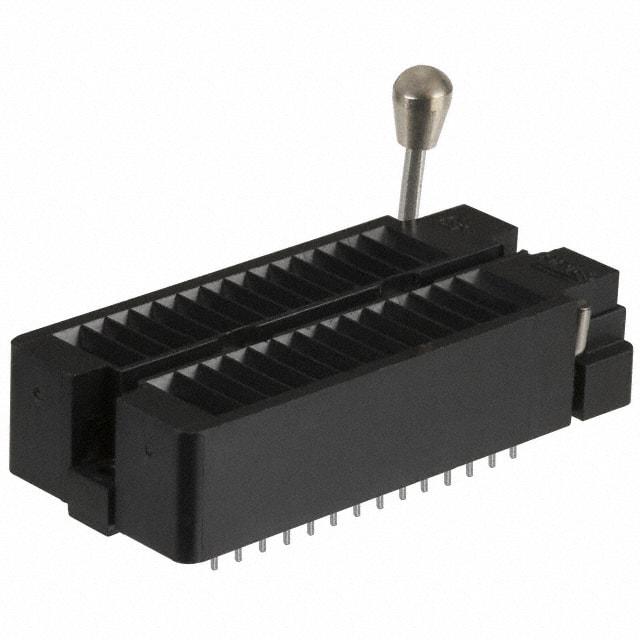

    X55X Universal Zero Insertion Force DIP Test Socket

    1. 产品简介


    X55X 系列 Universal Zero Insertion Force (ZIF) DIP 测试插座是一款专为各种集成电路(IC)测试设计的产品。它通过零插入力设计降低了对插针的损害,同时确保了稳定的电气连接。该测试插座广泛应用于半导体制造、电子产品组装和质量控制等领域。

    2. 技术参数


    - 材料与结构
    - 插座主体:黑色 UL 94V-0 玻璃填充聚苯硫醚(PPS)
    - 手柄:不锈钢
    - 手柄旋钮:黄铜合金360,1/2硬
    - 接触点:铍青铜合金172或Spinodal合金
    - 电气特性
    - 接触电流:1A
    - 绝缘电阻:最小1000兆欧
    - 耐压:1000V AC
    - 使用寿命
    - 循环次数:25,000到50,000次
    - 工作温度
    - 锡镀层:221°F [105°C]
    - 金镀层:302°F [150°C]
    - 镍硼镀层:392°F [200°C]
    - 接触力
    - 每个针的保持力:55克
    - 接受范围
    - 引脚宽度:0.015至0.045英寸 [0.38至1.14毫米]
    - 引脚长度:0.110至0.280英寸 [2.79至7.11毫米]

    3. 产品特点和优势


    - 通用性强:X55X系列测试插座可以容纳中心距离在0.300到0.600英寸之间的各种设备,具有高度的通用性。
    - 闭合接触:所有引脚计数的插座都可以通过PCB上的0.300或0.600英寸中心安装,接触点在不依赖塑料的情况下保持闭合状态。
    - 灵活的手柄配置:手柄可以选择在左上、右上、左下或右下位置,提供多种安装选项。
    - 可靠的电气连接:高质量的材料和镀层确保了长期稳定的电气性能。

    4. 应用案例和使用建议


    - 应用案例:适用于各种半导体封装测试,如双列直插式封装(DIP)、表面贴装技术(SMT)组件等。
    - 使用建议:在安装过程中应注意确保接触点的正确对齐,以避免损坏引脚。对于高精度测试,建议使用高质量的测试探针,并定期检查接触点的清洁度。

    5. 兼容性和支持


    - 兼容性:X55X系列插座可以安装在Aries或任何竞争对手的测试插座插座中,方便集成到现有的测试系统中。
    - 支持服务:Aries公司提供技术支持和维修服务,客户可以根据需要联系技术支持部门获取帮助。

    6. 常见问题与解决方案


    - Q: 插座的接触电阻过大怎么办?
    - A: 检查接触点是否干净,如有必要,可使用专用清洗剂进行清洁。
    - Q: 插座的循环寿命不足怎么办?
    - A: 确保在规定的操作温度范围内使用,避免过载。
    - Q: 如何确保插座的插针位置正确?
    - A: 在安装时使用适当的定位工具,并遵循制造商提供的安装指南。

    7. 总结和推荐


    总体而言,X55X系列 Universal Zero Insertion Force DIP 测试插座凭借其出色的通用性、稳定性和耐用性,在众多应用场合中表现出色。它适用于广泛的半导体测试需求,能够显著提高测试效率和可靠性。因此,我们强烈推荐此产品给从事半导体生产和测试的专业人士。
    如有更多疑问或需求,请联系Aries公司获取详细信息和技术支持。

28-6554-10参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

28-6554-10厂商介绍

Aries Electronics是一家领先的电子制造服务(EMS)提供商,专注于为客户提供从设计、制造到测试的全方位电子解决方案。公司主营产品分类包括:

1. 印刷电路板(PCB)组装:提供单面、双面及多层PCB组装服务。
2. 表面贴装技术(SMT):采用先进的自动化设备进行高精度的SMT组装。
3. 插件(THT)组装:提供传统的通孔插装服务。
4. 测试与验证:包括功能测试、性能测试和可靠性测试,确保产品质量。
5. 定制解决方案:根据客户需求提供定制化的电子制造服务。

Aries Electronics的产品广泛应用于以下领域:

- 通信设备
- 工业控制
- 医疗设备
- 消费电子
- 汽车电子

Aries Electronics的优势在于:

- 高度自动化的生产流程,提高生产效率和降低成本。
- 严格的质量控制体系,确保产品可靠性和一致性。
- 灵活的定制服务,满足不同客户的特定需求。
- 强大的研发能力,支持客户产品的持续创新和技术升级。

28-6554-10数据手册

厂牌 PDF简要描述 下载
ARIES ELECTRONICS 用于IC/晶体管的插座 ARIES ELECTRONICS 28-6554-10 28-6554-10数据手册

28-6554-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
