W9037BD0100

产品分类: 其他工具
厂牌: PULSE ELECTRONICS

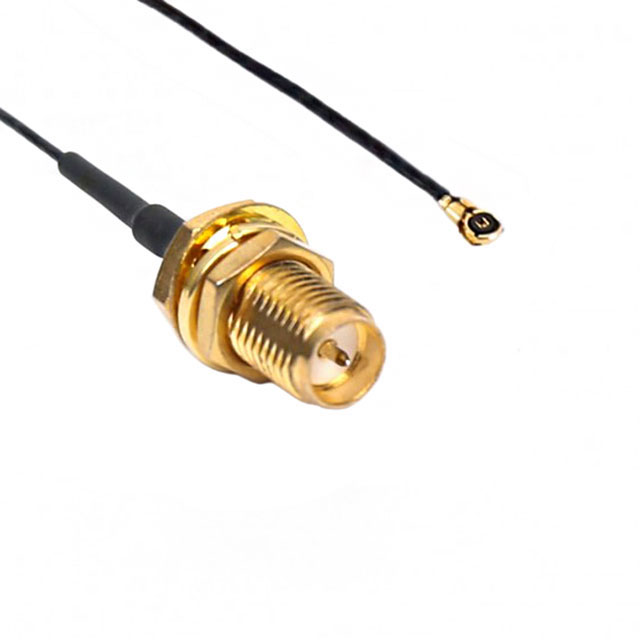

产品描述: MHF4 -RP SMA Female Jumper Cable
供应商型号: 4203571
供应商: 海外现货
标准整包数: 1
PULSE ELECTRONICS 其他工具 W9037BD0100

W9037BD0100概述

    MHF4 – RP SMA Female Jumper Cable 技术手册解析

    1. 产品简介


    MHF4 – RP SMA Female Jumper Cable(W9037BDXXXX)是一款专为高频应用设计的电缆组件,其两端分别连接I-PEX MHF4接口和RP SMA Female接口。这款电缆广泛应用于无线通信系统、卫星通信、测试测量设备及各种需要高可靠性射频连接的应用场合。

    2. 技术参数


    - 尺寸和重量:
    - 电缆直径:0.81mm
    - 电缆长度:100mm、200mm、250mm
    - 重量:3g、3.3g、3.5g(具体长度不同)
    - 电气特性:
    - 频率范围:0~8GHz
    - 标称阻抗:50Ω ±2Ω
    - 回波损耗(Port-SMA):最大-12dB
    - 回波损耗(Port-MHF4):最大-12dB
    - 最大工作电压:1000V
    - 衰减(@1GHz):1dB
    - 衰减(@6GHz):3.5dB
    - 罗马数字符合标准(RoHS Compliant)
    - 机械和环境规格:
    - 工作温度范围:-40℃ ~ 85℃
    - 存储温度范围:-40℃ ~ 85℃


    3. 产品特点和优势


    - 高频率适用性:支持高达8GHz的信号传输,适用于高频应用。
    - 低衰减:在不同频率下的衰减值较低,保证了信号传输的质量。
    - 回波损耗小:回波损耗最大为-12dB,减少了信号反射,提高了信道稳定性。
    - 罗姆标准兼容:符合RoHS标准,环保可靠。
    - 便捷安装:两端分别带有RP SMA Female和I-PEX MHF4接口,方便快速安装。

    4. 应用案例和使用建议


    - 应用案例:
    - 在无线通信系统中作为连接不同模块的跳线。
    - 在测试测量设备中用于信号传输。
    - 在雷达和卫星通信系统中作为射频连接线缆。
    - 使用建议:
    - 安装时确保两端接口对准并正确拧紧,以减少信号衰减和回波损耗。
    - 避免过度弯曲电缆,防止损伤同轴结构,影响信号质量。
    - 在高湿度环境中使用时,建议采取额外的防水措施。

    5. 兼容性和支持


    - 兼容性:
    - 可以与其他支持I-PEX MHF4和RP SMA Female接口的设备兼容。
    - 支持和服务:
    - 提供全球范围的技术支持和售后服务,包括产品咨询、故障排除和维修服务。

    6. 常见问题与解决方案


    - 问题一:电缆在高温环境下使用时出现异常信号衰减。
    - 解决方案:检查存储和使用环境是否超过电缆的工作温度范围,并采取相应的温控措施。
    - 问题二:安装后电缆出现松动。
    - 解决方案:重新拧紧两端接口,确保连接牢固。
    - 问题三:信号传输不稳定。
    - 解决方案:检查电缆是否被过度弯曲或受到物理损伤,如无明显损伤则检查连接接口是否接触良好。

    7. 总结和推荐


    MHF4 – RP SMA Female Jumper Cable以其卓越的性能和广泛的应用范围成为高频应用中的优选产品。在选择射频跳线时,其高频率支持、低衰减和良好的回波损耗表现使其在市场上具有很强的竞争优势。综上所述,我们强烈推荐此款产品用于各种高频射频连接需求。
