W9011

产品分类: 同轴线缆
厂牌: PULSE ELECTRONICS
产品描述:
供应商型号: 4203578
供应商: 海外现货
标准整包数: 1

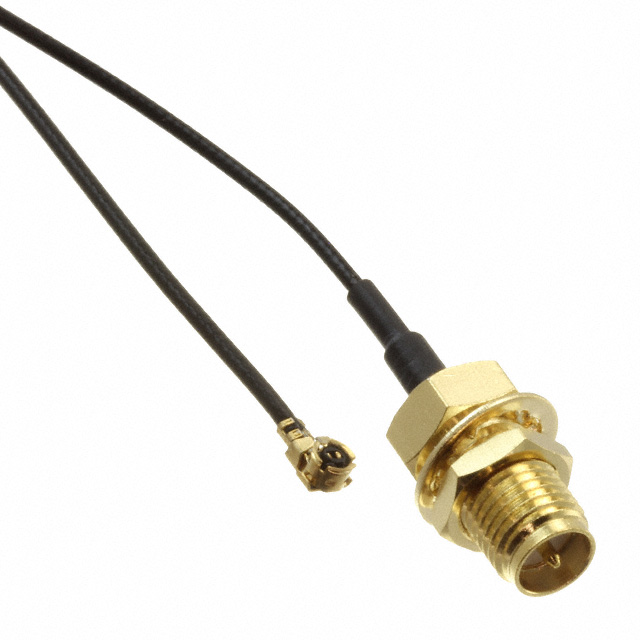

PULSE ELECTRONICS 同轴线缆 W9011

W9011概述


    产品简介


    低损耗微型同轴跳线电缆
    本产品是 W90XX系列 的电缆组件,专为无线应用设计。它具有低损耗的特点,适用于频率范围从2.4GHz到6GHz的应用场合。其主要功能是在无线电和天线之间提供可靠的RF连接,具体可用于无线电与外部天线之间的连接。

    技术参数


    - 外径:1.13mm
    - 插入损耗(2.4GHz/6GHz):
    - W9003/W9003M: -0.6dB/-1.4dB
    - W9006/W9006M: -0.8dB/-1.7dB
    - W9009/W9009M: -1.0dB/-1.9dB
    - W9011/W9011M: -1.3dB/-2.6dB
    - W9015/W9015M: -1.4dB/-2.8dB
    - W9020/W9020M: -1.6dB/-3.2dB
    - 电缆长度(mm/inches):
    - W9003/W9003M: 3/76
    - W9006/W9006M: 6/150
    - W9009/W9009M: 9/229
    - W9011/W9011M: 11/280
    - W9015/W9015M: 15/381
    - W9020/W9020M: 20/508
    - 连接器类型:
    - RP-SMA Female to U.FL
    - SMA Female to U.FL
    - 工作温度:-40°C 至 +85°C
    - 存储温度:-40°C 至 +85°C
    - 符合RoHS标准:是

    产品特点和优势


    W90XX系列低损耗微型同轴跳线电缆具备以下特点和优势:
    - 低损耗:插入损耗非常低,确保信号传输质量。
    - 多种选择:提供了多种电缆长度和连接器类型的选择,满足不同的应用场景需求。
    - 可靠性高:符合RoHS标准,确保绿色环保且高度可靠。
    - 适用于多种应用:可应用于无线通信设备、工业控制系统等领域。

    应用案例和使用建议


    这些电缆广泛用于无线通讯系统中,特别是需要高频段信号传输的应用。例如,在无线路由器、移动基站、工业无线传感器网络等领域中,这些跳线电缆被用来连接无线电设备与外部天线。
    使用建议:
    - 在安装时应避免过度弯曲电缆,以防止损坏内部结构。
    - 安装过程中应注意连接器接口的清洁,以保证信号传输的稳定性和可靠性。
    - 在特定应用场景下,可以根据实际需求选择合适的电缆长度和连接器类型,从而达到最佳的传输效果。

    兼容性和支持


    - 兼容性:该电缆与标准的SMA和U.FL连接器完全兼容,能够与市面上多数无线电设备及天线相匹配。
    - 技术支持:Pulse Electronics公司提供全面的技术支持和售后服务,用户可以通过官方渠道获得详细的产品咨询和技术支持。

    常见问题与解决方案


    - 问题1:电缆在长时间使用后出现信号衰减。
    - 解决方案:检查连接器是否松动或损坏,必要时更换新的连接器。

    - 问题2:信号传输不稳定。
    - 解决方案:检查安装过程是否有不当操作,如电缆过弯、接口不干净等,并进行相应的调整和处理。

    总结和推荐


    W90XX系列低损耗微型同轴跳线电缆以其出色的低损耗特性和多种应用场景的优势,成为市场上极具竞争力的产品。其广泛的适用性和可靠的性能使其成为无线通信领域中不可或缺的一部分。我们强烈推荐在需要高频率稳定传输的应用场合中选用此款产品。

W9011参数

参数
长*宽*高 279.4mm(长度)
安装方式 导线安装,自由悬挂,通孔安装,面板安装
零件状态 在售
包装方式 散装

W9011厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

W9011数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 同轴线缆 PULSE ELECTRONICS W9011 W9011数据手册

W9011封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 17.0992
10+ ¥ 14.7316
100+ ¥ 14.4685
260+ ¥ 14.4685
500+ ¥ 14.2055
1000+ ¥ 14.2055
2500+ ¥ 14.2055
库存: 173
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 17.09
