W9009M

产品分类: 同轴线缆
厂牌: PULSE ELECTRONICS

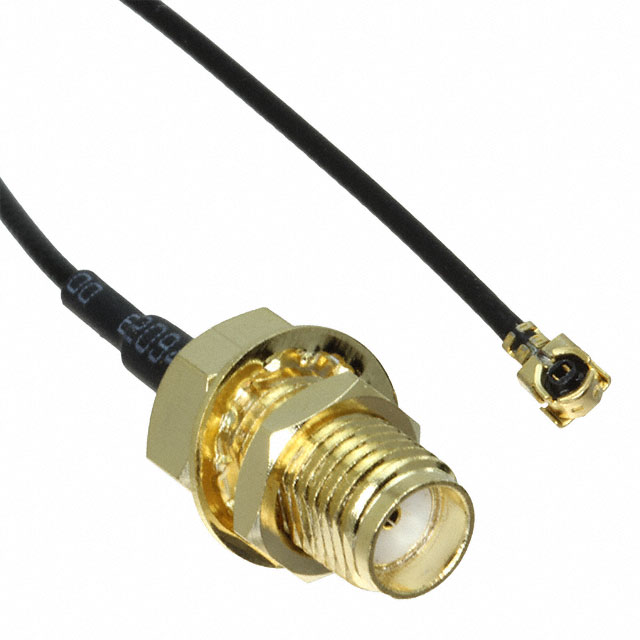

产品描述: Cable Assembly Coaxial 0.229m SMA to U.FL F-M Bag
供应商型号: N-W9009M
供应商: 云汉优选
标准整包数: 1
PULSE ELECTRONICS 同轴线缆 W9009M

W9009M概述

    低损耗微型同轴跳线电缆技术手册

    1. 产品简介


    产品名称: 低损耗微型同轴跳线电缆
    型号: W90XX
    系列: 电缆组件
    应用领域: 无线通信系统中的RF连接,适用于无线电与外部天线之间的连接。

    2. 技术参数


    | 参数 | 描述 |

    | 外径 | 1.13mm |
    | 频率范围 | 2.4GHz/6GHz |
    | 插入损耗(最大值) | 2.4GHz: -0.6dB
    6GHz: -1.4dB |
    | 连接类型 | RP-SMA Female至U.FL |
    | 电缆长度 | 3mm/76mm
    6mm/150mm
    9mm/229mm
    11mm/280mm
    15mm/381mm
    20mm/508mm |
    | 温度范围 | 工作温度:-40°C 至 +85°C
    存储温度:-40°C 至 +85°C |
    | 罗马标准 | 符合RoHS标准 |

    3. 产品特点和优势


    - 低损耗设计: 该跳线电缆的设计可以减少信号传输过程中的损耗,保持高频率下的稳定性能。
    - 多种长度和连接类型: 提供多种电缆长度和连接类型以满足不同应用需求。
    - 高可靠性: 通过了严格的测试标准,确保在极端环境下也能正常工作。
    - RoHS合规: 符合环保要求,对环境友好。

    4. 应用案例和使用建议


    应用场景: 在无线通信系统中用于连接无线电设备与外部天线,例如:手机基站、Wi-Fi路由器、卫星通信设备等。
    使用建议:
    - 选择合适的电缆长度,以避免不必要的信号损失。
    - 确保连接头正确安装,避免信号干扰。
    - 定期检查连接点,确保良好的电气接触。

    5. 兼容性和支持


    兼容性: 支持多种射频连接标准,如RP-SMA和U.FL。
    支持信息: 脉冲电子公司提供技术支持,包括在线资源和技术咨询。对于任何疑问,可以通过官方联系方式获取帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 信号传输不稳定 | 检查连接头是否松动,重新紧固。 |
    | 电缆过长导致信号损耗 | 根据实际情况更换合适长度的电缆。 |
    | 信号受到干扰 | 将电缆远离可能产生电磁干扰的源。 |

    7. 总结和推荐


    综上所述,低损耗微型同轴跳线电缆W90XX是一款高性能的产品,具备优秀的信号传输特性和广泛的适用范围。它在无线通信系统中表现出色,尤其是在需要稳定信号传输的应用场合。因此,强烈推荐使用该产品。
    如有任何疑问或需要进一步的技术支持,欢迎随时联系我们。

W9009M参数

参数
长*宽*高 228.6mm(长度)
安装方式 导线安装,自由悬挂,通孔安装,面板安装
零件状态 在售
包装方式 散装

W9009M厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

W9009M数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 同轴线缆 PULSE ELECTRONICS W9009M W9009M数据手册

W9009M封装设计

查看详情并下载
Symbol
Footprint
3D Model
