W9015

产品分类: 同轴线缆
厂牌: PULSE ELECTRONICS
产品描述:
供应商型号: 4203577
供应商: 海外现货
标准整包数: 1

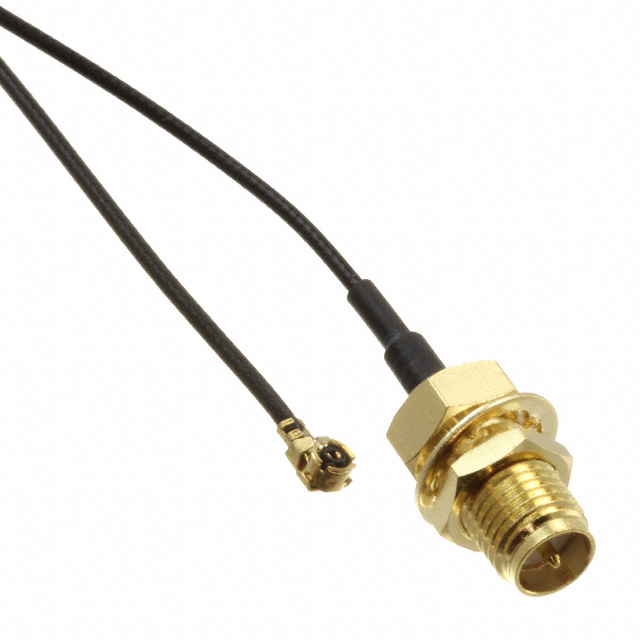

PULSE ELECTRONICS 同轴线缆 W9015

W9015概述

    # 脉冲电子低损耗微型同轴跳线电缆产品综述

    1. 产品简介


    基本介绍
    Pulse Electronics推出的Low Loss Mini Coax Jumper Cable(低损耗微型同轴跳线电缆)系列产品是一种高性能的射频连接解决方案,专为无线通信应用设计。此系列产品采用低损耗设计,提供卓越的信号传输质量,具有体积小巧、灵活耐用的特点。适用于无线电与天线之间的RF连接,广泛应用于便携式无线设备、基站、物联网设备等领域。
    产品型号及分类
    Pulse Electronics提供的型号以“W90XX”开头,包含多种不同长度和接口类型的电缆组装件,例如RP-SMA公头至U.FL公头和SMA公头至U.FL公头。这些跳线电缆支持2.4GHz到6GHz频段,符合RoHS标准。

    2. 技术参数


    | 参数名称 | 技术规格 |

    | 外径 | 1.13mm |
    | 插入损耗(2.4GHz/6GHz)| -0.6dB至-3.2dB |
    | 长度范围 | 3mm~20in |
    | 工作频率范围 | 2.4GHz~6GHz |
    | 操作温度范围 | -40°C 至 +85°C |
    | 存储温度范围 | -40°C 至 +85°C |
    | 环境合规性 | 符合RoHS要求 |

    3. 产品特点和优势


    1. 低插入损耗:得益于其精密的设计和高品质材料,插入损耗极低,确保了高效的信号传输效率。
    2. 小尺寸设计:外径仅为1.13mm,适合空间受限的应用场景。
    3. 广泛的兼容性:支持RP-SMA与SMA接口,并可轻松与U.FL接口配合使用,适应不同设备需求。
    4. 高可靠性:可在极端温度环境下稳定运行,同时具备出色的抗干扰能力。
    5. 环保合规:符合RoHS指令,满足现代电子产品对环保的要求。

    4. 应用案例和使用建议


    应用案例
    1. 移动设备和便携式无线电设备:如无人机、手持电台等设备间的RF连接。
    2. 无线通信基础设施:在无线网络基站中用于天线与收发器模块的连接。
    3. 物联网设备:用于传感器与中央处理器之间短距离高效通信。
    使用建议
    1. 选择合适的长度:根据具体应用场景合理选择电缆长度,避免过长导致不必要的插入损耗。
    2. 正确安装接口:确保连接端口紧密接触,防止因松动引起的信号衰减。
    3. 保护电缆避免损坏:由于电缆直径较小,安装和搬运时需小心轻放,防止弯曲过度影响性能。

    5. 兼容性和支持


    兼容性
    该产品广泛兼容于主流无线通信设备,如支持U.FL、RP-SMA和SMA接口的路由器、交换机、天线及其他射频组件。
    支持与维护
    Pulse Electronics为客户提供全方位的技术支持,包括但不限于产品文档下载、在线技术支持、定制化解决方案等。此外,公司还提供全球范围内的物流配送服务。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入损耗偏高 | 确保连接端口紧固,避免接触不良;检查电缆是否受损或受压 |
    | 连接不稳定 | 确认接口类型匹配,必要时更换接口类型 |
    | 信号中断 | 检查周围是否有强电磁干扰源,调整安装位置或增加屏蔽措施 |

    7. 总结和推荐


    综合评估
    Pulse Electronics的Low Loss Mini Coax Jumper Cable凭借其卓越的信号传输效率、小巧的外形设计和广泛的兼容性,在多个行业领域表现出色。尤其是其在低插入损耗方面的表现,使其成为许多高精度射频应用的理想选择。
    推荐结论
    对于需要高性能射频连接的无线设备和系统,该系列跳线电缆无疑是值得信赖的选择。无论是研发阶段还是批量生产,其稳定可靠的性能均能为用户带来显著的价值提升。强烈推荐给对信号质量有严格要求的用户。

W9015参数

参数
长*宽*高 381mm(长度)
安装方式 导线安装,自由悬挂,通孔安装,面板安装
零件状态 在售
包装方式 散装

W9015厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

W9015数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 同轴线缆 PULSE ELECTRONICS W9015 W9015数据手册

W9015封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 20.4335
10+ ¥ 17.6042
100+ ¥ 17.2899
500+ ¥ 16.9755
1000+ ¥ 16.9755
2500+ ¥ 16.9755
库存: 147
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 20.43
