853-87-008-10-001101

厂牌: PRECI-DIP
产品描述: Preci-Dip 1.27mm间距8p双排排母 板对板, 853系列, 直角, 印刷电路板安装
供应商型号: 853-87-008-10-001101
供应商: 国内现货
标准整包数: 5

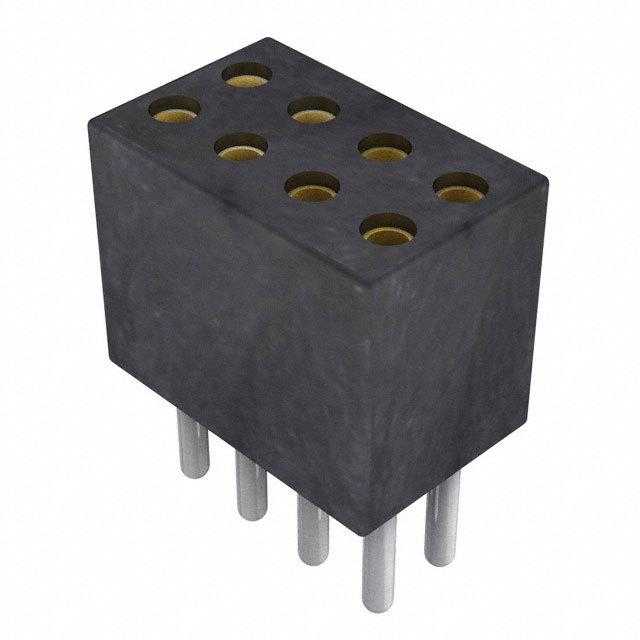

PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 853-87-008-10-001101

853-87-008-10-001101概述


    产品简介


    产品名称: Preci-Dip 853 双排微型PCB插座连接器
    产品类型: PCB连接器
    主要功能: 这款双排微型PCB插座连接器主要用于实现电路板之间的信号传输。它具有超小型设计,适合各种需要高密度连接的应用场合,如电信设备、工业控制、消费电子产品等。
    应用领域: 通信设备、工业自动化、计算机外围设备、家电控制板等。

    技术参数


    - 接口类型: 双排
    - 间距: 1.27毫米
    - 接触材料: 插片为铍铜(C17200),套筒为黄铜(CuZn36Pb3, C36000)
    - 绝缘材料: 黑色玻璃填充聚酯(PCT-GF30-FR),阻燃等级UL 94V-O
    - 插入力: 0.5牛顿(典型值)
    - 拔出力: 0.2牛顿(典型值)
    - 机械寿命: 最少500次循环
    - 额定电流: 1安培
    - 接触电阻: 最大20毫欧姆
    - 耐压: 最小500伏特交流(RMS)

    产品特点和优势


    - 超小型设计: 适用于高密度连接需求。
    - 可靠的接触机制: 采用三指式夹持机构,确保稳定的电气连接。
    - 高机械强度: 剪切保持力最小为40牛顿。
    - 良好的环境适应性: 能够承受极端温度和湿度的变化,符合多种环境测试标准。
    - 卓越的可靠性: 经认证符合多项国际标准,如UL、IEC等。

    应用案例和使用建议


    - 应用案例: 用于计算机主板上的多层连接,工业控制系统中的数据传输板,以及家用电器中的控制模块。
    - 使用建议: 在安装时要确保焊接孔直径和深度符合标准要求,避免过度加热导致连接器损坏。建议使用适当的焊料,并在焊接过程中保持适当的时间和温度,以确保良好的焊接质量。

    兼容性和支持


    - 兼容性: 这款连接器设计灵活,可以与多种不同规格的焊盘和孔径相匹配。
    - 支持服务: Preci-Dip SA提供全面的技术支持,包括安装指导、故障排除和产品维修等。用户可以通过其官方网站或电话联系获取更多信息。

    常见问题与解决方案


    - 问题: 插入力过高,难以操作。
    - 解决方案: 检查插针是否正确对齐,调整插入工具的压力。

    - 问题: 拔出力过低,接触不稳。
    - 解决方案: 确保焊接孔直径合适,重新焊接连接器。

    - 问题: 接触电阻过大。
    - 解决方案: 清理插针和插座上的氧化物,检查是否有异物堵塞。

    总结和推荐


    Preci-Dip 853 双排微型PCB插座连接器以其紧凑的设计、高可靠性和广泛的适用性在市场上表现出色。其在高温、低温和潮湿环境下的良好表现,使其成为各种工业和消费电子应用的理想选择。鉴于其出色的性能和可靠性,我们强烈推荐此产品用于需要高密度连接的场合。

853-87-008-10-001101参数

参数
触头镀层 - 配接
针脚数 8pin
间距-配接 1.27mm
颜色 黑色
类型 Push-Pull,Socket
额定电流 1A
防护等级 -
触头镀层厚度 - 配接 -
排数 2
长*宽*高 5.49mm(长度)*3.25mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

853-87-008-10-001101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

853-87-008-10-001101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 853-87-008-10-001101 853-87-008-10-001101数据手册

853-87-008-10-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 13.5922
125+ ¥ 13.3058
375+ ¥ 12.8986
1000+ ¥ 12.5899
5000+ ¥ 10.3614
库存: 185
起订量: 40 增量: 0
交货地:
最小起订量为:5
合计: ¥ 67.96
