801-83-014-10-143101

厂牌: PRECI-DIP
产品描述: Push-Pull,Socket 2.54mm 1 14pin 3A 750nm 金 黑色 通孔安装 35.56mm(长度)*2.54mm(高度)
供应商型号: UA-801-83-014-10-143101
供应商: 海外现货
标准整包数: 450

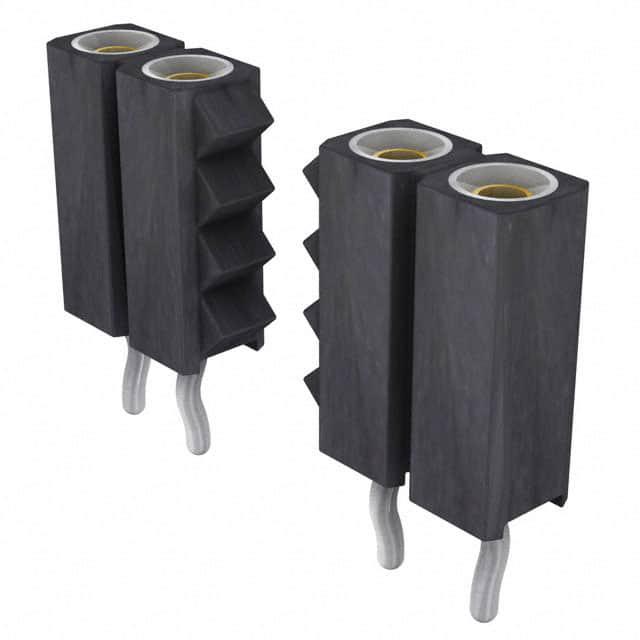

PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 801-83-014-10-143101

801-83-014-10-143101概述

    PCB Connectors Series 801 技术手册

    产品简介


    PCB Connectors 系列 801 是一款专为印刷电路板(PCB)设计的单排连接器,主要应用于通信设备、工业控制、医疗仪器和消费电子等领域。这些连接器具有双排直插式焊锡尾,接口直径为 0.76 毫米,适合多种类型的 PCB 设计。

    技术参数


    - 绝缘体材料:黑色玻璃填充聚酯(PCT-GF30-FR),符合 UL 94V-0 防火等级标准。
    - 外壳材料:黄铜 CuZn36Pb3 (C36000)
    - 触点夹:铍铜(C17200),六指设计
    - 插针直径:0.70 至 0.90 毫米,典型值为 0.635 毫米方形
    - 插入力:1.2 牛顿(典型值)
    - 拔出力:0.6 牛顿(典型值,使用直径 0.76 毫米的光亮钢尺)
    - 机械寿命:最小 500 次循环
    - 额定电流:3 安培
    - 接触电阻:最大 10 毫欧姆
    - 耐压能力:最小 1000 伏 RMS
    - 工作温度范围:-55 至 +125 摄氏度
    - 工作湿度范围:年均湿度 75%

    产品特点和优势


    PCB Connectors 系列 801 具有出色的机械和电气性能,确保长期稳定的工作。其独特的六指触点设计和高强度的外壳材料使得连接器能够在各种恶劣环境中可靠运行。此外,该系列还通过了多项严格的环境测试,确保其在极端条件下的性能稳定。

    应用案例和使用建议


    这些连接器适用于各种需要高可靠性连接的应用,如工业控制系统和医疗设备。为了获得最佳效果,建议在设计时考虑到连接器的机械寿命和接触电阻,确保适当的安装位置和角度以避免应力集中。对于复杂的应用,可以考虑增加连接器的安装固定装置以提高稳定性。

    兼容性和支持


    该系列产品提供了多种型号选择,可以根据具体应用需求进行定制。制造商 Preci-Dip SA 提供全面的技术支持和服务,包括详细的订购信息和技术文档,以帮助客户顺利使用和维护产品。

    常见问题与解决方案


    1. 问题:接触电阻过高
    - 解决方案:检查安装是否正确,确保所有接触点清洁无污物,重新插入连接器。

    2. 问题:机械寿命不足
    - 解决方案:确认操作过程中是否有异常应力或振动,更换耐用性更高的连接器型号。
    3. 问题:无法正常插入
    - 解决方案:检查插针和插座的尺寸是否匹配,调整插针插入力至适当范围。

    总结和推荐


    总体来说,PCB Connectors 系列 801 是一款高性能、高可靠性的连接器产品,特别适用于需要严苛环境耐受性的应用场合。凭借其优良的设计和卓越的性能,这款连接器在市场上具备强大的竞争力。强烈推荐使用该系列产品来提升您的 PCB 设计性能。

801-83-014-10-143101参数

参数
触头镀层厚度 - 配接 750nm
间距-配接 2.54mm
防护等级 -
排数 1
颜色 黑色
额定电流 3A
触头镀层 - 配接
针脚数 14pin
类型 Push-Pull,Socket
长*宽*高 35.56mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

801-83-014-10-143101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

801-83-014-10-143101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 801-83-014-10-143101 801-83-014-10-143101数据手册

801-83-014-10-143101封装设计

查看详情并下载
Symbol
Footprint
3D Model
