853-87-006-20-001101

厂牌: PRECI-DIP
产品描述: Push-Pull,Socket 1.27mm 2 6pin 1A 金 黑色 通孔安装 4.22mm(长度)*6.27mm(高度)
供应商型号: AV-A-PRD8538700620001!A
供应商: Avnet
标准整包数: 1000

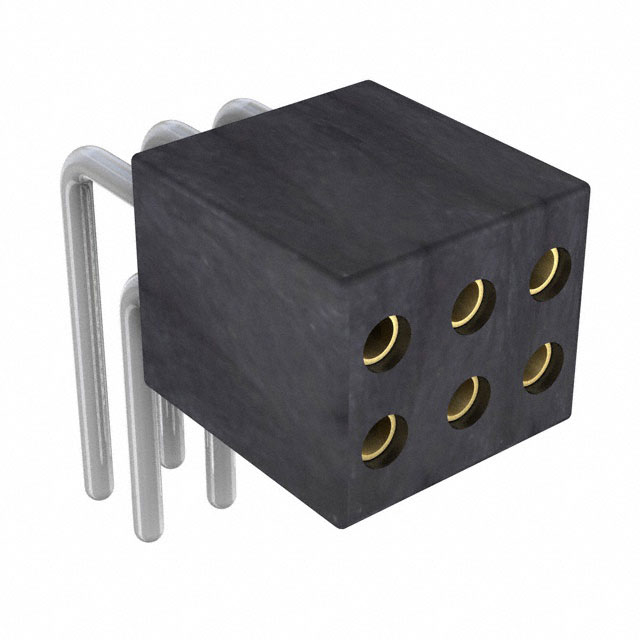

PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 853-87-006-20-001101

853-87-006-20-001101概述

    PCB Connectors Series 853 技术手册概述

    1. 产品简介


    PCB Connectors 系列853 是一款用于电路板的双排超微型插座连接器,采用垂直焊接尾部设计。这款连接器特别适用于需要高密度互连和严苛工作环境的应用场景。主要功能是为电子设备提供稳定的电气连接,并且在各种环境条件下表现出色。其广泛应用于通信、工业自动化、医疗设备及汽车电子等领域。

    2. 技术参数


    - 绝缘体材料: 黑色玻璃填充聚酯 (PCT-GF30-FR),符合 UL 94V-0 阻燃等级。
    - 触点材料: 插针直径范围:0.38 mm 至 0.50 mm。
    - 插入力: 0.5 N(典型值)。
    - 拔出力: 0.2 N(典型值,测试用直径 0.41 mm 的光亮钢测针)。
    - 机械寿命: 最低 500 次循环。
    - 额定电流: 1 A。
    - 接触电阻: 最大 20 mΩ。
    - 介电强度: 最小 500 V RMS。
    - 操作温度范围: -55°C 至 +125°C。
    - 湿度范围: 年平均湿度 75%。
    - 最大工作电压: 100 V RMS/150 V DC(间距为 2.54 mm)。

    3. 产品特点和优势


    - 超小型化设计: 适用于空间受限的设计需求。
    - 高可靠性: 经过严苛环境条件测试,包括高低温、振动和冲击。
    - 快速插拔: 具有较低的插入和拔出力,便于组装和维护。
    - 卓越的电性能: 接触电阻低,可确保稳定的电流传输。
    - 环境适应性强: 能够承受多种恶劣环境条件,如湿热、盐雾和硫化物腐蚀。

    4. 应用案例和使用建议


    - 通信设备: 在路由器和交换机中使用,以实现信号的高效传输。
    - 工业控制: 在工业自动化系统中用于传感器和执行器的连接,提高系统的可靠性和响应速度。
    - 医疗设备: 适用于心率监测仪和输液泵等设备,确保高精度和安全性。
    - 使用建议: 在安装过程中需注意正确对齐,避免过度施力,以免损坏连接器。定期检查连接器是否清洁,以保持最佳性能。

    5. 兼容性和支持


    - 兼容性: 该系列连接器与相同规格的其他电子元件兼容,方便集成到现有的系统中。
    - 支持和服务: PRECI-DIP 提供详尽的技术文档和客户支持服务。对于复杂的工程问题,客户可以通过电话或电子邮件联系技术支持团队获取帮助。

    6. 常见问题与解决方案


    - Q: 连接器出现接触不良的情况怎么办?
    - A: 检查连接器是否有灰尘或污垢,并进行清洁。确保连接器的插针和插座完全匹配,没有弯曲或变形。
    - Q: 如何确定连接器是否适合特定的应用环境?
    - A: 参考技术手册中的环境适应性测试结果,确认该连接器能够在目标环境中正常工作。如有疑问,可咨询厂家的技术支持。

    7. 总结和推荐


    综合来看,PCB Connectors 系列853 在设计和性能上均表现出色,特别适合在苛刻环境下工作的应用。其超小型化设计、高可靠性及卓越的电性能使其成为通信、工业自动化、医疗设备及汽车电子等领域用户的理想选择。因此,强烈推荐在相关项目中使用该产品。

853-87-006-20-001101参数

参数
类型 Push-Pull,Socket
针脚数 6pin
触头镀层 - 配接
防护等级 -
额定电流 1A
触头镀层厚度 - 配接 -
间距-配接 1.27mm
颜色 黑色
排数 2
长*宽*高 4.22mm(长度)*6.27mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

853-87-006-20-001101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

853-87-006-20-001101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 853-87-006-20-001101 853-87-006-20-001101数据手册

853-87-006-20-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
