803-83-050-10-005101

厂牌: PRECI-DIP
产品描述: Push-Pull,Socket 2.54mm 2 50pin 3A 750nm 金 黑色 通孔安装 63.5mm(长度)*5.08mm(高度)
供应商型号: UA-803-83-050-10-005101
供应商: 海外现货
标准整包数: 96

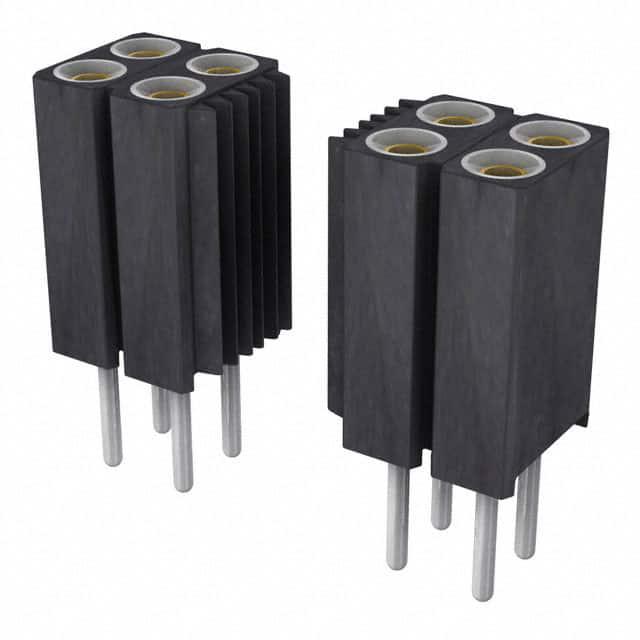

PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 803-83-050-10-005101

803-83-050-10-005101概述

    PCB Connectors: Series 803

    产品简介


    Series 803 是 PRECI-DIP 公司推出的双排PCB连接器,适用于各种电子设备和系统的信号传输和电源管理。这类连接器的特点是具有2.54毫米的直角焊接尾部,可以方便地安装在印刷电路板上。主要应用于数据处理、信号传输、控制和电源应用等领域,确保系统间的可靠连接和高效运行。

    技术参数


    - 绝缘体材料: 黑色玻璃填充聚酯(PCT-GF30-FR),符合UL 94V-0标准
    - 套筒材料: 黄铜(CuZn36Pb3, C36000)
    - 触点夹材料: 铍铜(C17200)
    - 适配针直径: 0.70至0.90毫米,方形0.635毫米
    - 插入力: 1.2牛顿(典型值)
    - 拔出力: 0.6牛顿(典型值,用直径0.76毫米的抛光钢量规测试)
    - 机械寿命: 最小500次循环
    - 额定电流: 3安培
    - 接触电阻: 最大10毫欧姆
    - 耐压: 最小1000伏特交流(RMS)

    产品特点和优势


    - 双排设计: 有效增加引脚数量,提升信号传输和电源分配的密度。
    - 高性能材料: 使用黑玻璃填充聚酯和铍铜等材料,提高了连接器的电气性能和机械稳定性。
    - 宽工作温度范围: 可承受-55°C到+125°C的工作环境,适用于极端温度条件下的应用。
    - 高可靠性: 通过了多种环境测试,确保长时间稳定工作,无机械和电气缺陷。

    应用案例和使用建议


    Series 803 连接器广泛应用于数据处理和控制系统中。例如,在工业自动化设备中,它们可用于连接传感器和控制器,实现高效的信号传输和电源管理。在设计电路时,建议仔细检查插孔尺寸和表面处理,以确保最佳的电气连接。此外,合理规划电路布局,避免过度弯曲和过热,延长连接器的使用寿命。

    兼容性和支持


    Series 803 支持多种电镀选项,如锡、金闪镀等,可根据具体应用需求选择合适的版本。厂商提供详尽的技术文档和支持服务,帮助客户顺利完成产品集成和故障排除。如需进一步咨询或技术支持,可通过电话或电子邮件联系 PRECI-DIP 官方客服。

    常见问题与解决方案


    1. 插入力过大:确保焊盘和钻孔尺寸符合规范,必要时可适当调整焊接尾部长度。
    2. 接触电阻过高:检查接触表面是否有污渍或氧化物,定期清洁并重新焊接。
    3. 机械寿命短:确认插拔频率不超过设计标准,避免频繁超负荷使用。

    总结和推荐


    Series 803 是一款高性能的双排PCB连接器,具备出色的电气性能和机械稳定性。其广泛的应用范围和灵活的定制选项使其成为许多电子设备的理想选择。我们强烈推荐该产品用于需要高可靠性连接和高效信号传输的场合。如果您对这款产品感兴趣,不妨进一步了解其详细的技术参数和应用案例,以便更好地发挥其潜力。

803-83-050-10-005101参数

参数
触头镀层厚度 - 配接 750nm
颜色 黑色
间距-配接 2.54mm
排数 2
防护等级 -
针脚数 50pin
触头镀层 - 配接
额定电流 3A
类型 Push-Pull,Socket
长*宽*高 63.5mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

803-83-050-10-005101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

803-83-050-10-005101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 803-83-050-10-005101 803-83-050-10-005101数据手册

803-83-050-10-005101封装设计

查看详情并下载
Symbol
Footprint
3D Model
