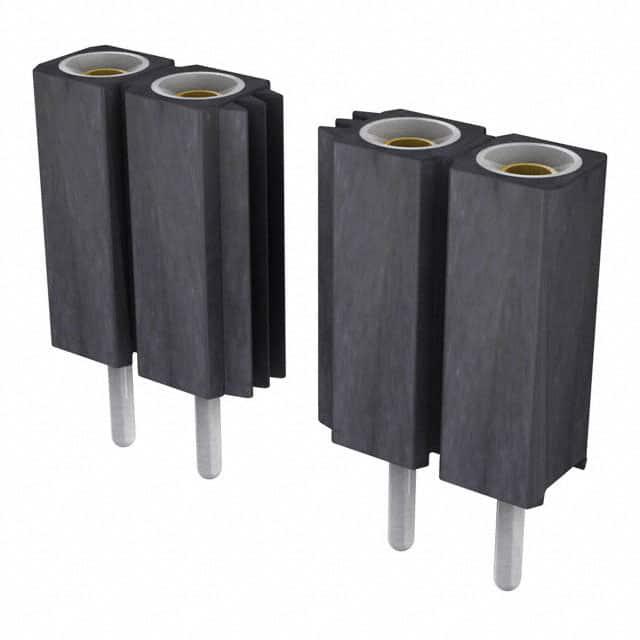

801-87-006-10-132101

厂牌: PRECI-DIP
产品描述: Push-Pull,Socket 2.54mm 1 6pin 3A 金 黑色 通孔安装 15.24mm(长度)*2.54mm(高度)
供应商型号: UA-801-87-006-10-132101
供应商: 海外现货
标准整包数: 1100
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 801-87-006-10-132101

801-87-006-10-132101概述

    PCB Connectors Series 801: 技术手册详解

    1. 产品简介


    PCB Connectors Series 801 是一种单行直插式焊脚插座连接器,广泛应用于电路板之间的信号传输和电源分配。其主要功能是提供稳定的电气连接,适用于工业控制、通信设备、消费电子产品等多种场合。

    2. 技术参数


    - 尺寸与电气特性
    - 插针直径:0.40至0.56毫米
    - 插入力:约2牛顿(标准)
    - 拔出力:约1牛顿(标准)
    - 额定电流:3安培
    - 接触电阻:最大10毫欧姆
    - 绝缘强度:最小1000伏特交流电
    - 材料与认证
    - 绝缘材料:黑色玻璃纤维填充聚酯(PCT-GF30-FR),符合UL 94V-0标准
    - 插针:铍铜(C17200)
    - 外壳:黄铜(CuZn36Pb3,C36000)
    - 认证:已获得Underwriters Laboratories Inc.认证,适用于数据、信号、控制和电源应用
    - 环境适应性
    - 工作温度范围:-55℃至+125℃
    - 环境湿度范围:年均值可达75%
    - 环境测试通过:
    - 干热稳态
    - 潮湿循环
    - 冷稳态
    - 温度冲击
    - 正弦振动
    - 冲击测试

    3. 产品特点和优势


    - 耐用性强:机械寿命达到500次以上,且能承受高温、高湿、震动等多种极端环境条件。
    - 高可靠性:绝缘强度高,接触电阻低,确保稳定可靠的电气连接。
    - 多种接插方式:支持直接焊接及压合连接,适用范围广。
    - 符合国际标准:通过多项国际标准认证,确保质量和性能。

    4. 应用案例和使用建议


    - 工业自动化设备:用于设备内部不同电路板间的信号传输,确保高效稳定的数据交换。
    - 通信设备:适合电信设备内部连接,确保信号质量。
    - 消费电子产品:用于便携式电子设备的内部组件连接,保证良好的电气性能。
    使用建议:
    - 确保安装时插针完全插入并焊接牢固。
    - 定期检查连接器的清洁度,避免因积尘导致接触不良。
    - 在极端环境下使用时,可考虑增加防护措施以延长使用寿命。

    5. 兼容性和支持


    - 兼容性:Series 801系列与Series 3xx/4xx/7xx等其他型号的PRECI-DIP连接器具有良好的兼容性。
    - 支持服务:制造商提供详尽的技术文档和技术支持服务,客户可以通过电话、邮件等方式获取帮助。

    6. 常见问题与解决方案


    - 问题1:连接器接触不良
    - 解决办法:检查焊接质量,确保焊接牢固,必要时重新焊接。
    - 问题2:插入或拔出时阻力大
    - 解决办法:检查插针和插座是否清洁,适当添加润滑剂减少摩擦。

    7. 总结和推荐


    PCB Connectors Series 801 以其出色的耐用性、高可靠性和广泛应用能力,成为众多行业客户的理想选择。无论是工业控制还是消费电子领域,它都能提供稳定的电气连接。强烈推荐使用该产品,尤其是对于需要长时间稳定工作的应用场景。

801-87-006-10-132101参数

参数
间距-配接 2.54mm
排数 1
额定电流 3A
类型 Push-Pull,Socket
防护等级 -
触头镀层厚度 - 配接 -
针脚数 6pin
颜色 黑色
触头镀层 - 配接
长*宽*高 15.24mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

801-87-006-10-132101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

801-87-006-10-132101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 801-87-006-10-132101 801-87-006-10-132101数据手册

801-87-006-10-132101封装设计

查看详情并下载
Symbol
Footprint
3D Model
