801-87-007-20-001101

厂牌: PRECI-DIP

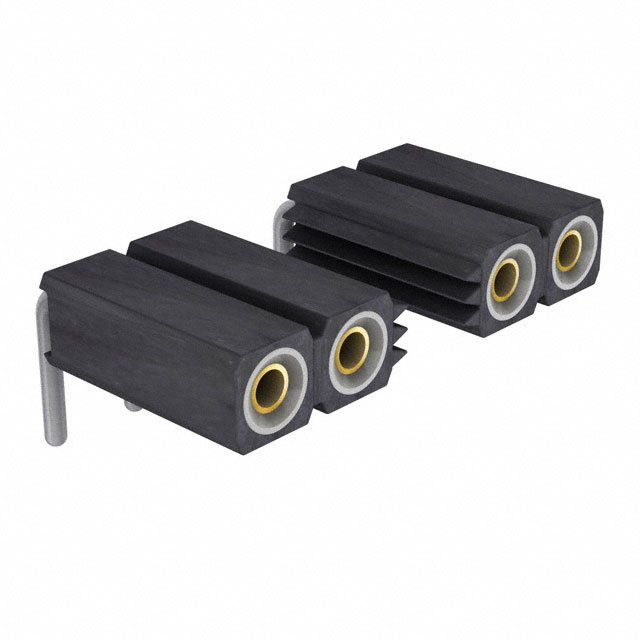

产品描述: Push-Pull,Socket 2.54mm 1 7pin 3A 金 黑色 通孔安装 17.78mm(长度)*8.61mm(高度)
供应商型号: MCN-801-87-007-20-001101
供应商: 海外现货
标准整包数: 1
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 801-87-007-20-001101

801-87-007-20-001101概述


    产品简介


    PCB连接器系列 801
    本产品为单排插针式PCB连接器,适用于各种电子设备中的电路板连接需求。该连接器的特点在于其2.54/5.08 mm间距设计,采用直角焊尾结构,确保了良好的机械稳定性和电气性能。主要应用于工业控制、汽车电子、通信设备等领域,以满足不同应用场合的需求。

    技术参数


    - 绝缘材料:黑色玻璃填充聚酯(PCT-GF30-FR),阻燃等级UL 94V-0
    - 套筒材质:黄铜(CuZn36Pb3, C36000)
    - 触点材质:铍铜(C17200)6指形弹簧夹
    - 匹配插针直径:0.70至0.90 mm,0.635 mm方形
    - 插入力:典型值1.2 N
    - 拔出力:典型值0.6 N(0.76 mm光亮钢测针)
    - 机械寿命:最小500次循环
    - 额定电流:3 A
    - 接触电阻:最大10 mΩ
    - 耐压强度:最小1000 V RMS
    - 操作温度范围:-55°C至+125°C
    - 气候类别(IEC):55/125/21
    - 湿度范围:年均湿度75%
    - 最大工作电压:100 VRMS/150 VDC(2.54 mm间距)

    产品特点和优势


    1. 高可靠性:机械寿命达500次循环以上,具备优良的接触稳定性。
    2. 优异的电气性能:最大接触电阻仅为10 mΩ,能够保证高效稳定的电流传输。
    3. 环境适应性强:经过多种环境测试,包括高温、低温、振动、腐蚀等,确保在恶劣条件下也能正常工作。
    4. 易于安装:直角焊尾设计简化了安装过程,提高了生产效率。

    应用案例和使用建议


    应用案例
    - 工业控制设备:用于自动化生产线中的信号传输,实现精准的数据交换。
    - 汽车电子系统:用于车身控制模块与传感器之间的连接,保障车辆安全性能。
    - 通信设备:作为数据中心内板间互连的首选解决方案,确保数据高速传输。
    使用建议
    - 环境适应性:鉴于产品具有出色的环境适应能力,建议在高湿度、高温度变化的环境下优先选用。
    - 热管理:在大电流通过时,需注意散热问题,以避免过热影响电气性能。
    - 安装注意事项:确保焊锡工艺符合标准,以确保连接稳固可靠。

    兼容性和支持


    该产品可与各种标准PCB连接器相兼容,支持多种焊接方式。制造商提供全面的技术支持和售后服务,包括产品咨询、技术指导及维修服务等。

    常见问题与解决方案


    1. Q: 如何确定正确的产品型号?
    - A: 请根据具体的应用需求选择相应的孔数(如NNN)和镀层代码(如83),并参考订购信息进行选购。

    2. Q: 遇到焊锡问题怎么办?
    - A: 确保遵循J-STD-002A标准,选用合适的焊料和焊接温度,必要时可寻求技术支持。

    总结和推荐



    总结


    PCB连接器系列801以其高可靠性、卓越的电气性能和出色的环境适应性,在各类应用场景中表现出色。无论是工业控制还是通信设备,都能发挥关键作用。
    推荐
    基于其稳定性和灵活性,强烈推荐使用该产品。对于需要高可靠性的电路板连接,这款连接器无疑是理想的选择。

801-87-007-20-001101参数

参数
颜色 黑色
触头镀层厚度 - 配接 -
针脚数 7pin
触头镀层 - 配接
类型 Push-Pull,Socket
排数 1
防护等级 -
间距-配接 2.54mm
额定电流 3A
长*宽*高 17.78mm(长度)*8.61mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

801-87-007-20-001101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

801-87-007-20-001101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 801-87-007-20-001101 801-87-007-20-001101数据手册

801-87-007-20-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
