首页  >  产品百科  >  853-87-012-10-001101

853-87-012-10-001101

厂牌: PRECI-DIP
产品描述: Preci-Dip 1.27mm间距12p双排排母 板对板, 853系列, 直角, 印刷电路板安装
供应商型号: 7023094
供应商: 欧时
标准整包数: 5

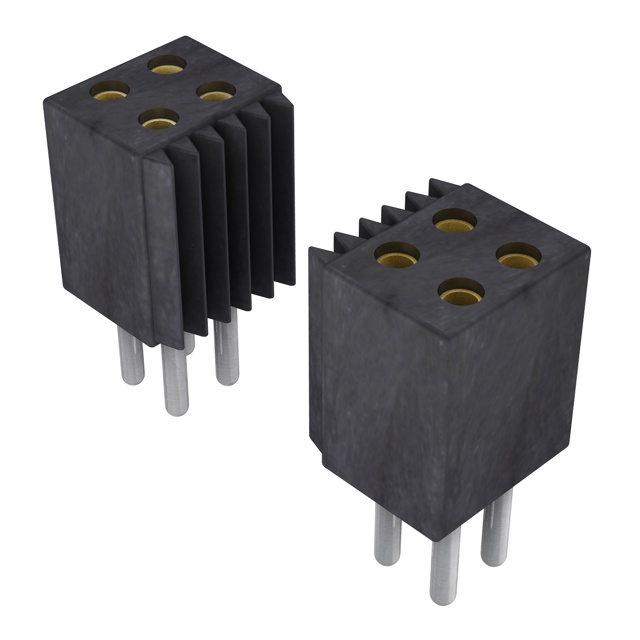

PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 853-87-012-10-001101

853-87-012-10-001101概述

    PCB Connectors Series 853 技术手册

    产品简介


    PCB Connectors Series 853 是一种超小型印刷电路板插座连接器,设计用于多种电子应用场合。这类连接器具有双排结构,引脚间距为1.27毫米,直角焊接尾部,适用于各种尺寸紧凑的应用场景,如通信设备、工业控制和消费电子产品等。

    技术参数


    - 绝缘材料: 黑色玻璃填充聚酯(PCT-GF30-FR),阻燃等级UL 94V-0
    - 套筒材质: 黄铜(CuZn36Pb3, C36000)
    - 触点夹材质: 铍铜(C17200)
    - 匹配针直径: 0.38至0.50毫米
    - 插入力: 0.5牛顿(典型值)
    - 拔出力: 0.2牛顿(典型值)(光洁度钢尺直径0.41毫米)
    - 机械寿命: 最小500次循环
    - 额定电流: 1安培
    - 接触电阻: 最大20毫欧姆
    - 耐压能力: 最小500伏特交流电压

    产品特点和优势


    Series 853 PCB连接器以其出色的耐用性和可靠性著称。这种连接器采用双排结构设计,确保了高度的稳定性和接触可靠性。此外,由于采用了铍铜和黄铜材料,使得连接器具有良好的导电性和耐腐蚀性。其额定电流和接触电阻等关键参数,确保了其在各种极端条件下的正常工作。超小型的设计也使其成为空间受限应用的理想选择。

    应用案例和使用建议


    这种超小型PCB连接器非常适合应用于需要高度可靠连接的小型设备中。例如,在便携式医疗设备或可穿戴设备中,可以将这些连接器用于传感器、电池和其他关键组件之间的连接。根据手册中的描述,这些连接器已经通过了一系列环境测试,包括高温、低温、振动和冲击测试,确保了其在各种极端条件下的稳定性。
    对于实际应用中的安装,建议严格按照制造商提供的孔径和孔深要求进行钻孔,以确保最佳的插入和拔出力。此外,在使用过程中要保持适当的清洁度,避免灰尘或污垢影响接触性能。

    兼容性和支持


    此系列的连接器具有广泛的兼容性,可以与市场上主流的电子元件和设备配套使用。PRECIDIP SA公司提供了详尽的技术支持和售后服务,包括安装指导和技术咨询,帮助用户更好地了解和使用该系列产品。

    常见问题与解决方案


    1. 问题: 插入或拔出时阻力过大
    - 解决方法: 确保插针直径符合要求,同时检查插针和插座是否有损伤。必要时,可以参考制造商提供的使用说明重新安装。

    2. 问题: 接触电阻偏高
    - 解决方法: 清理接触面,去除氧化层。如有必要,可以涂抹专用的防氧化剂。
    3. 问题: 连接器无法正常通电
    - 解决方法: 检查电路板是否有短路现象,确认连接器是否正确安装且无物理损坏。

    总结和推荐


    综上所述,PCB Connectors Series 853 连接器凭借其优秀的性能、广泛的应用范围以及强大的支持系统,是一款值得推荐的高品质产品。无论是作为研发工程师还是采购人员,这一系列连接器都是您不可或缺的选择。

853-87-012-10-001101参数

参数
类型 Push-Pull,Socket
额定电流 1A
间距-配接 1.27mm
防护等级 -
触头镀层 - 配接
排数 2
触头镀层厚度 - 配接 -
针脚数 12pin
颜色 黑色
长*宽*高 8.03mm(长度)*3.25mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

853-87-012-10-001101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

853-87-012-10-001101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 853-87-012-10-001101 853-87-012-10-001101数据手册

853-87-012-10-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 2.0482 ¥ 17.3075
125+ $ 1.9866 ¥ 16.787
375+ $ 1.925 ¥ 16.2665
1000+ $ 1.884 ¥ 15.9195
2000+ $ 1.8429 ¥ 15.5724
库存: 11
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 86.53
直接购买
加入购物车
