803-87-040-10-001101

厂牌: PRECI-DIP
产品描述: Push-Pull,Socket 2.54mm 2 40pin 3A 金 黑色 通孔安装 50.8mm(长度)
供应商型号: UA-803-87-040-10-001101
供应商: 海外现货
标准整包数: 270

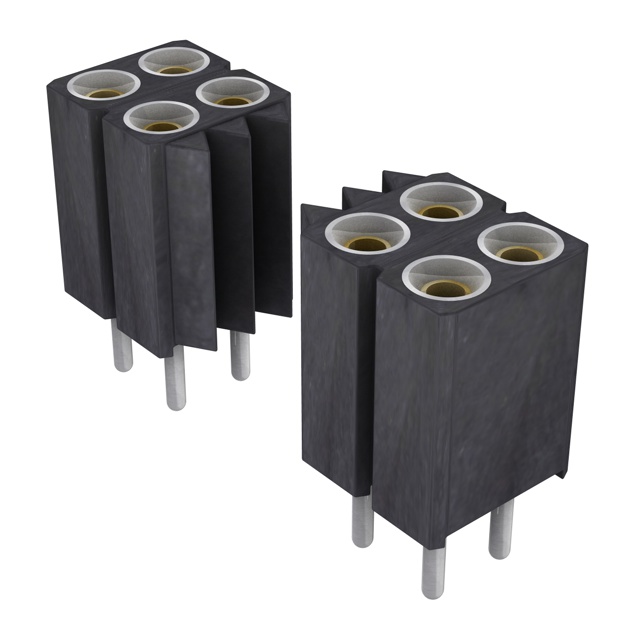

PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 803-87-040-10-001101

803-87-040-10-001101概述

    PCB Connectors Series 803

    1. 产品简介


    PCB Connectors Series 803 是一种适用于印刷电路板(PCB)的双排连接器。这种连接器主要用于信号传输、控制和电源应用。它的基本结构包括绝缘材料、铜合金套筒、铍铜接触夹以及与之匹配的焊锡尾部。Series 803 在多个行业中有广泛应用,如工业自动化、通信设备、医疗设备以及消费电子产品。

    2. 技术参数


    | 参数 | 规格 |

    | 插针直径 | 0.70 - 0.90 mm |
    | 插孔直径 | 0.76 mm |
    | 接触电阻 | ≤10 mΩ |
    | 绝缘电阻 | ≥10,000 MΩ @ 500 V AC |
    | 介电强度 | ≥1000 V RMS |
    | 最大工作电压 | 100 VRMS/150 VDC |
    | 机械寿命 | ≥500 次插拔 |
    | 额定电流 | 3 A |
    | 焊接引脚类型 | 直角焊接引脚 |

    3. 产品特点和优势


    Series 803 连接器具备以下显著特点:
    - 坚固耐用:采用高耐热材料,可在 -55°C 至 +125°C 的温度范围内稳定工作。
    - 高可靠性:提供最小 40 N 的夹持力和 3.3 N 的接触保持力,确保长时间使用不松动。
    - 高接触性能:接触电阻极低,保证信号传输的高效性。
    - 环保认证:符合多项国际标准,例如 UL 94V-O 和 IEC 认证,确保安全可靠。
    - 良好的兼容性:支持多种安装方式,易于集成到不同系统中。

    4. 应用案例和使用建议


    - 工业自动化:在机器视觉系统中作为传感器和控制模块之间的连接接口,确保信号的快速准确传输。
    - 通信设备:用于服务器和路由器的内部布线,提供稳定可靠的电源供应和数据传输。
    - 医疗设备:用于医疗监测设备中,确保精确的数据传输,提高患者护理质量。
    - 使用建议:在高温或低温环境下使用时,应考虑环境温度的影响;尽量避免频繁插拔以延长使用寿命。

    5. 兼容性和支持


    - 兼容性:Series 803 适用于多种 PCB 板材和安装方式,可与标准 2.54 mm 网格相兼容。
    - 支持:Preci-Dip SA 提供全面的技术支持和售后服务,用户可通过电话、电子邮件或官方网站获取帮助。

    6. 常见问题与解决方案


    - 问题 1:如何确保焊接引脚不会脱落?
    - 解决办法:严格按照手册要求进行焊接操作,焊接温度保持在 245°C,时间为 5 秒。
    - 问题 2:如何清洁连接器以避免接触不良?
    - 解决办法:使用专用的清洁工具或无水酒精擦拭,确保连接器表面干净。

    7. 总结和推荐


    综上所述,Series 803 连接器凭借其出色的性能、可靠性以及广泛的应用范围,是一款值得信赖的产品。尤其适合于需要长期稳定运行的工业自动化、通信设备和医疗设备等领域。强烈推荐使用 Preci-Dip 的 Series 803 连接器,以获得最佳的使用体验和可靠性保障。

803-87-040-10-001101参数

参数
排数 2
触头镀层 - 配接
间距-配接 2.54mm
类型 Push-Pull,Socket
颜色 黑色
触头镀层厚度 - 配接 -
针脚数 40pin
防护等级 -
额定电流 3A
长*宽*高 50.8mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

803-87-040-10-001101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

803-87-040-10-001101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 803-87-040-10-001101 803-87-040-10-001101数据手册

803-87-040-10-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
