310-83-106-41-105101

厂牌: PRECI-DIP
产品描述: Push-Pull,Socket 2.54mm 1 6pin 3A 750nm 金 黑色 SMD,P=2.54mm 贴片安装 15.24mm(长度)*4.64mm(高度)
供应商型号: UA-310-83-106-41-105101
供应商: 海外现货
标准整包数: 1600

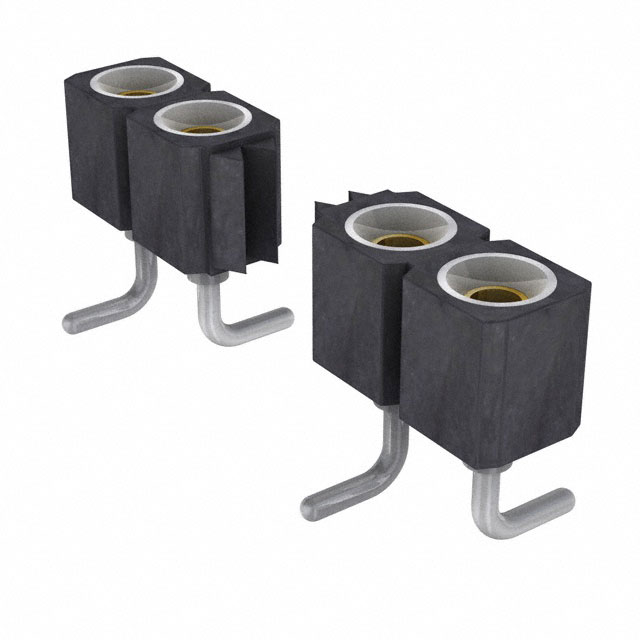

PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 310-83-106-41-105101

310-83-106-41-105101概述

    PCB Connectors Series 310 技术手册解析

    产品简介


    PCB Connectors Series 310 是一种单排表面贴装垂直插件型插座连接器。该系列连接器适用于多种应用领域,如数据处理、信号传输、控制应用及电源系统。产品设计旨在提供高效稳定的电气和机械连接,确保长期可靠的应用性能。

    技术参数


    | 参数 | 描述 |

    | 插头直径 | 0.40 mm 至 0.56 mm |
    | 插入力 | 2 N 典型值 |
    | 拔出力 | 1 N 典型值(经过抛光的钢质标准件) |
    | 机械寿命 | ≥ 500 次 |
    | 额定电流 | 3 A |
    | 接触电阻 | ≤ 10 mΩ |
    | 绝缘耐压强度 | ≥ 1000 V RMS |
    | SMD 引脚平整度 | ≤ 0.1 mm (测量长度 25 mm 的连接器) |

    产品特点和优势


    1. 高可靠性:通过多项严格的环境测试验证,可在极端温度、湿度、震动和冲击条件下保持稳定性能。
    2. 长寿命:最小机械寿命可达 500 次插拔,适合需要频繁插拔的应用。
    3. 多层电镀工艺:表面采用金镍合金镀层,有效防止腐蚀并提升接触稳定性。
    4. 高兼容性:支持多种引脚数量和镀层选择,可适应不同应用需求。

    应用案例和使用建议


    应用案例:PCB Connectors Series 310 广泛应用于工业自动化、通信设备和医疗仪器等领域。例如,在一个工业自动化控制系统中,这种连接器用于连接传感器与控制器之间,实现精准的数据采集和传输。
    使用建议:
    - 在高湿度环境中使用时,建议选择镀金连接器以增强抗腐蚀能力。
    - 在高频振动环境下安装时,注意检查连接器的稳固性,并适当增加固定措施。
    - 在焊接过程中严格遵守焊接温度和时间的要求,以保证良好的焊接质量。

    兼容性和支持


    兼容性:PCB Connectors Series 310 可与多种标准 PCB 孔径配合使用,如 2 mm 和 2.54 mm 间距的孔径。此外,还可以根据客户需求提供 Tape & Reel 包装形式。
    支持:制造商 PRECI-DIP 提供详尽的技术文档和技术支持服务,包括在线客服、电话支持以及定期的培训课程。对于特定应用问题,用户可以通过电子邮件或直接联系销售代表获取专业建议。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器出现接触不良 | 检查焊接质量是否符合要求;更换镀金连接器以提高导电性能 |
    | 环境适应性不佳 | 确保所选连接器型号满足应用环境要求;选择镀金连接器以增强抗腐蚀能力 |
    | 插拔次数超过寿命限制 | 定期检查连接器状况并及时更换;考虑选用更耐用的连接器型号 |
    | 连接器表面损伤 | 更换损坏部件;重新加工或焊接受损部位 |

    总结和推荐


    总结:PCB Connectors Series 310 是一款高度可靠且性能优越的连接器,具备出色的机械和电气特性。它适用于多种复杂的应用环境,并通过严格的质量控制标准确保长期稳定运行。无论是工业自动化还是医疗设备领域,这款连接器都是值得信赖的选择。
    推荐:鉴于其广泛的适用性和优良的性能表现,强烈推荐使用 PCB Connectors Series 310 在需要高可靠性的连接解决方案中。

310-83-106-41-105101参数

参数
间距-配接 2.54mm
触头镀层厚度 - 配接 750nm
触头镀层 - 配接
排数 1
防护等级 -
颜色 黑色
针脚数 6pin
类型 Push-Pull,Socket
额定电流 3A
长*宽*高 15.24mm(长度)*4.64mm(高度)
通用封装 SMD,P=2.54mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 散装

310-83-106-41-105101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

310-83-106-41-105101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 310-83-106-41-105101 310-83-106-41-105101数据手册

310-83-106-41-105101封装设计

查看详情并下载
Symbol
Footprint
3D Model
