410-87-208-01-640101

厂牌: PRECI-DIP

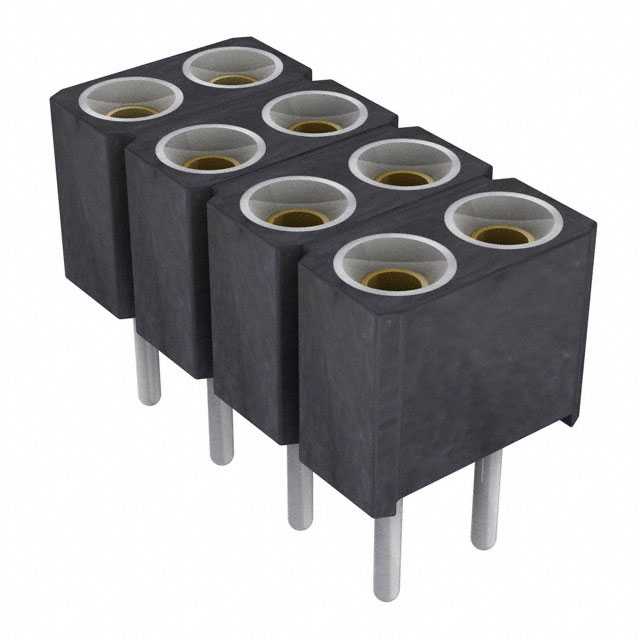

产品描述: Preci-Dip 2.54mm间距8p双排排母, 直角, 通孔安装
供应商型号: 410-87-208-01-640101
供应商: 国内现货
标准整包数: 5
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 410-87-208-01-640101

410-87-208-01-640101概述

    PCB Connectors Series 410 技术手册

    产品简介


    PCB Connectors 系列 410 是一款双排直角焊接尾插接式连接器,适用于各种电子设备的印刷电路板(PCB)之间进行信号和电源传输。该系列产品采用黑色玻璃填充聚酯材料作为绝缘体,具有高阻燃性(UL 94V-O),适用于工业控制、通信设备、计算机系统等多种应用场景。

    技术参数


    - 绝缘体材料:黑玻璃填充聚酯(PCT-GF30-FR)
    - 接触件材质:套筒为 CuZn36Pb3 (C36000),触点夹为铍铜(C17200)
    - 插针直径:0.40 至 0.56 毫米
    - 插入力:2 牛顿(典型值)
    - 拔出力:1 牛顿(典型值,以直径 0.43 毫米的抛光钢尺测量)
    - 机械寿命:最少 500 次循环
    - 额定电流:3 安培
    - 接触电阻:最大 10 毫欧姆
    - 介电强度:最小 1000 伏(RMS)
    - 焊接孔尺寸:2.54 毫米网格,完成孔直径 1.00 +0.09/-0.06 毫米,钻孔直径 1.15 ± 0.02 毫米
    - 镀层选择:87(锡-金闪镀)、83(锡-金 0.75 微米)

    产品特点和优势


    1. 高可靠性:通过了多种严苛环境测试,包括温度范围从 -55°C 到 +125°C 的极端条件。
    2. 出色的接触性能:双指形接触设计提供稳定的电流传输和低接触电阻。
    3. 易于安装:标准 2.54 毫米网格间距,便于与其他 PCB 组件集成。
    4. 兼容性强:支持多种镀层选项,满足不同应用需求。

    应用案例和使用建议


    - 工业自动化:在需要可靠连接和稳定信号传输的应用中,如传感器、执行器之间的连接。
    - 通信设备:例如交换机、路由器的内部布线。
    - 计算机系统:服务器、工作站中的多层 PCB 连接。
    使用建议:
    - 在安装前确保焊盘表面平整且清洁,避免虚焊。
    - 安装过程中尽量减少焊接时间,以防止过度热影响对连接器的影响。
    - 长期运行中定期检查连接器的接触状况,及时更换磨损严重的部件。

    兼容性和支持


    该系列连接器与市场上大多数标准 2.54 毫米间距的 PCB 具有良好的兼容性。厂商提供详尽的技术支持和售后服务,包括安装指导和技术咨询。

    常见问题与解决方案


    1. 接触不良
    - 解决方法:检查焊点是否饱满、清洁,必要时重新焊接。
    2. 焊接时出现虚焊
    - 解决方法:调整焊接时间和温度,确保焊锡充分流动。
    3. 耐腐蚀性能下降
    - 解决方法:选用金镀层版本,提高防腐蚀能力。

    总结和推荐


    总体而言,PCB Connectors 系列 410 在可靠性、性能和兼容性方面表现出色,适用于广泛的工业和商业应用场景。强烈推荐在需要高度可靠连接的应用中使用该系列连接器,以确保系统的稳定运行。

410-87-208-01-640101参数

参数
额定电流 3A
类型 Push-Pull,Socket
针脚数 8pin
排数 2
间距-配接 2.54mm
触头镀层 - 配接
防护等级 -
颜色 黑色
触头镀层厚度 - 配接 -
长*宽*高 10.16mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

410-87-208-01-640101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

410-87-208-01-640101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 410-87-208-01-640101 410-87-208-01-640101数据手册

410-87-208-01-640101封装设计

查看详情并下载
Symbol
Footprint
3D Model
