317-87-105-41-005101

厂牌: PRECI-DIP
产品描述: Push-Pull,Socket 1.78mm 1 5pin 1A 金 黑色 通孔安装 9.29mm(长度)*2.5mm(高度)
供应商型号: 317-87-105-41-005101
供应商: 国内现货
标准整包数: 2040

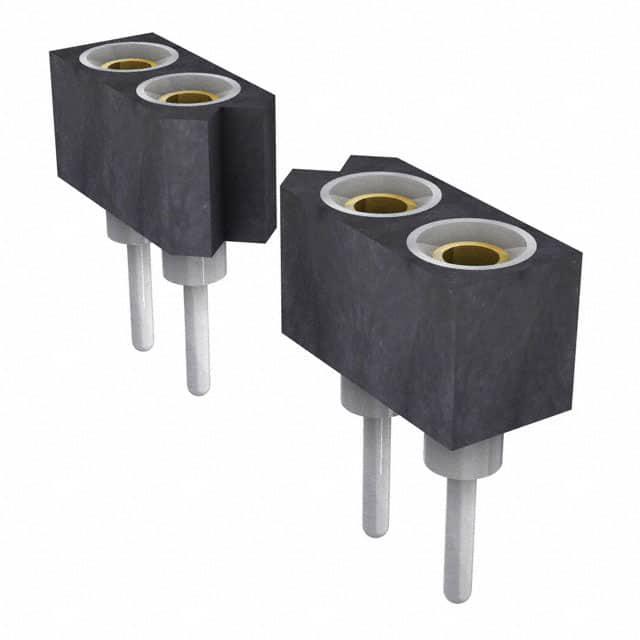

PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 317-87-105-41-005101

317-87-105-41-005101概述


    产品简介


    PCB连接器系列317是一款单排插座连接器,专为印刷电路板(PCB)设计。该连接器采用1.778/1.8 mm的直焊尾设计,具有紧凑的间距和可靠的电气连接性能。这些连接器主要用于信号传输、数据处理和控制应用,适用于各种工业和消费电子设备。

    技术参数


    - 绝缘材料: 黑色玻璃填充聚酯(PCT-GF30-FR),达到UL 94V-O阻燃等级
    - 套筒材料: 黄铜(CuZn36Pb3, C36000)
    - 接触片材料: 铍铜(C17200)
    - 适配针直径范围: 0.40到0.56 mm
    - 插入力: 2 N(典型值)
    - 拔出力: 1 N(典型值,钢针直径为0.43 mm)
    - 机械寿命: 至少500次插拔循环
    - 额定电流: 1 A
    - 接触电阻: 最大10 mΩ
    - 耐压能力: 交流最小1000 V RMS
    - 操作温度范围: -55 °C至+125 °C
    - 气候类别: 55/125/21
    - 工作湿度范围: 年均75%
    - 最大工作电压: 交流100 VRMS/直流150 V(2.54 mm间距)

    产品特点和优势


    PCB连接器系列317具有以下几个显著的特点和优势:
    1. 紧凑设计: 紧凑的间距设计使得连接器能够在有限的空间内实现高密度布线。
    2. 可靠连接: 插入和拔出力的设定确保了连接的稳定性和可靠性。
    3. 高温耐受: 能够承受从-55 °C到+125 °C的工作温度范围。
    4. 高电气性能: 接触电阻低且具备良好的耐压能力。
    5. 长期耐用: 经过严格测试,确保至少500次的插拔寿命。
    6. 防火性能: 使用的材料具有UL 94V-O阻燃等级,提升了安全性。

    应用案例和使用建议


    应用案例:
    - 工业自动化设备
    - 消费电子产品
    - 数据通信设备
    使用建议:
    1. 正确选择规格: 根据具体的应用需求,选择合适的接触针直径和电流规格。
    2. 考虑工作环境: 在极端环境下使用时,注意选择能够承受更高温度和湿度的产品型号。
    3. 合理布线: 确保连接器周围有足够的空间进行布线,以避免干扰和损坏。
    4. 适当维护: 定期检查连接器的接触状态和表面磨损情况,及时更换损坏的部件。

    兼容性和支持


    PCB连接器系列317适用于多种标准尺寸的PCB孔径,可以与常见的PCB制造工艺兼容。制造商提供了详细的技术支持和售后服务,确保用户能够顺利使用产品并解决可能出现的问题。

    常见问题与解决方案


    1. 插入困难:
    - 解决方案: 检查孔径和针径是否匹配,确保无异物阻碍。
    2. 接触不良:
    - 解决方案: 清理连接器接口,确保没有氧化物或其他杂质影响接触。
    3. 耐热性不足:
    - 解决方案: 更换适用于更高工作温度的型号。

    总结和推荐


    综上所述,PCB连接器系列317凭借其紧凑的设计、可靠的电气性能和广泛的适用性,在工业和消费电子领域有着重要的应用价值。其优异的耐温性和耐久性使其成为众多高要求应用的理想选择。因此,强烈推荐使用这款高性能的PCB连接器。
    通过以上详细分析,PCB连接器系列317无疑是一个值得信赖和选用的产品。无论是对于新项目还是现有设备的升级,该连接器都能提供卓越的性能和可靠的保障。

317-87-105-41-005101参数

参数
颜色 黑色
触头镀层厚度 - 配接 -
额定电流 1A
排数 1
类型 Push-Pull,Socket
触头镀层 - 配接
针脚数 5pin
防护等级 -
间距-配接 1.78mm
长*宽*高 9.29mm(长度)*2.5mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

317-87-105-41-005101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

317-87-105-41-005101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 317-87-105-41-005101 317-87-105-41-005101数据手册

317-87-105-41-005101封装设计

查看详情并下载
Symbol
Footprint
3D Model
