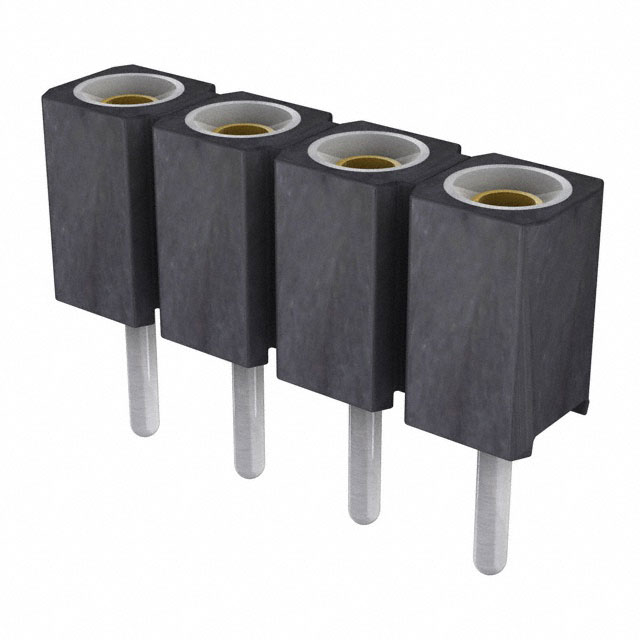

801-87-004-10-012101

厂牌: PRECI-DIP
产品描述: Preci-Dip SIP4插座 SIL插座, 2.54mm节距, 通孔安装, 直向, 10.16 x 2.54 x 4.2mm
供应商型号: 7022833
供应商: 海外现货
标准整包数: 5
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 801-87-004-10-012101

801-87-004-10-012101概述


    产品简介


    PCB连接器系列801是一种适用于多种电子应用的单排插座连接器。这些连接器采用直式焊尾设计,广泛应用于电路板之间信号传输、电源分配以及其他控制应用。其典型的工作间距为2.54毫米或5.08毫米,可以提供可靠且稳定的连接。

    技术参数


    - 绝缘材料: 黑色玻璃填充聚酯(PCT-GF30-FR),阻燃等级UL 94V-O
    - 套筒材料: 黄铜(CuZn36Pb3, C36000)
    - 接触夹材料: 铍铜(C17200)
    - 匹配针直径: 0.70至0.90毫米(0.635毫米方形)
    - 插入力: 1.2牛顿(典型值)
    - 拔出力: 0.6牛顿(典型值)(光洁度钢规Ø0.76毫米)
    - 机械寿命: 最小500次循环
    - 额定电流: 3安培
    - 接触电阻: 最大10毫欧
    - 介电强度: 最小1000伏峰值交流电
    - 环境温度范围: -55°C到+125°C
    - 湿度范围: 年均75%

    产品特点和优势


    PCB连接器系列801具有出色的电气和机械性能。其采用铍铜材质的接触夹设计,能够在高频率和高功率应用中保持稳定性能。此外,其优良的绝缘材料和防护等级使得这些连接器在极端环境下依然能保持优异的可靠性。独特的结构设计使其易于安装和维护,进一步提升了用户体验。

    应用案例和使用建议


    这些连接器广泛应用于通信设备、工业自动化控制系统、汽车电子以及消费电子等领域。例如,在工业自动化系统中,这些连接器可用于连接传感器和执行器,确保信号的高效传输。在使用时,建议严格按照制造商的技术规范进行焊接,以确保最佳连接效果。

    兼容性和支持


    这些连接器的设计允许与各种类型的电路板配合使用,适用于不同的插孔尺寸和表面处理。制造商提供了全面的技术支持和售后服务,包括详细的安装指南和技术咨询。如有需要,用户可以直接联系PRECI-DIP SA公司获取更多帮助和支持。

    常见问题与解决方案


    - 问题1: 插入力过大
    - 解决办法: 检查插孔直径是否符合标准,必要时可调整插孔尺寸。
    - 问题2: 接触电阻过高
    - 解决办法: 确保焊接质量良好,无虚焊现象;定期检查连接器是否脏污并进行清洁。
    - 问题3: 机械寿命低于预期
    - 解决办法: 定期进行维护,避免过度震动和冲击,确保连接器的正常使用环境。

    总结和推荐


    PCB连接器系列801凭借其卓越的电气性能、坚固耐用的机械结构以及广泛的适用范围,是现代电子工程的理想选择。其优越的环境适应能力和制造商提供的完善支持服务使其在市场上具有很高的竞争力。因此,我们强烈推荐这一产品用于需要高度可靠连接的应用场景。

801-87-004-10-012101参数

参数
额定电流 3A
类型 Push-Pull,Socket
颜色 黑色
排数 1
间距-配接 2.54mm
防护等级 -
触头镀层 - 配接
触头镀层厚度 - 配接 -
针脚数 4pin
长*宽*高 10.16mm*2.54mm*2.54mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

801-87-004-10-012101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

801-87-004-10-012101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 801-87-004-10-012101 801-87-004-10-012101数据手册

801-87-004-10-012101封装设计

查看详情并下载
Symbol
Footprint
3D Model
