801-87-036-10-003101

厂牌: PRECI-DIP
产品描述: Push-Pull,Socket 2.54mm 1 36pin 3A 金 黑色 通孔安装
供应商型号: 1212-1214-ND
供应商: Digi-Key
标准整包数: 1

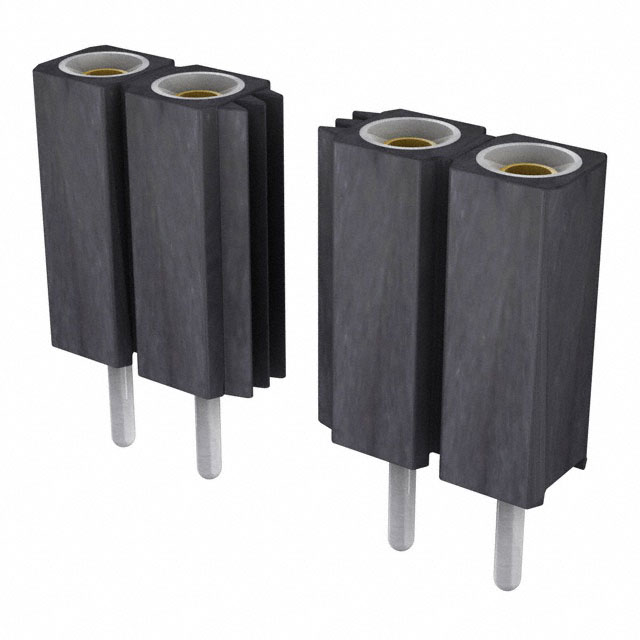

PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 801-87-036-10-003101

801-87-036-10-003101概述

    PCB Connectors Series 801

    1. 产品简介


    类型: PCB连接器
    主要功能: PCB连接器系列801适用于将电路板上的组件进行物理和电气连接,提供稳定可靠的信号传输。
    应用领域: 广泛应用于通信设备、工业控制、计算机系统及消费电子产品等领域。

    2. 技术参数


    - 插针直径: 0.70 至 0.90 mm,标准为 0.635 mm 方形插针
    - 绝缘材料: 黑色玻璃填充聚酯(PCT-GF30-FR),具有UL 94V-O阻燃等级
    - 外壳材料: 黄铜(CuZn36Pb3, C36000)
    - 接触材料: 纯铍铜(C17200)
    - 插拔力: 插入力 1.2 N(典型值),拔出力 0.6 N(典型值)
    - 机械寿命: 最小 500 次插拔循环
    - 额定电流: 3 A
    - 接触电阻: 最大 10 mΩ
    - 耐压强度: 最小 1000 V RMS
    - 工作温度范围: -55°C 到 +125°C
    - 湿度范围: 年均湿度 75%

    3. 产品特点和优势


    独特功能:
    - 坚固耐用: 使用优质材料制造,能够在恶劣环境下长时间稳定工作。
    - 高可靠性: 最小的接触电阻保证了优秀的电气性能,能够适应多种严苛的应用环境。
    - 广泛的兼容性: 多种规格选择,满足不同设计需求。
    市场竞争力:
    - 高可靠性和长期稳定性: 可承受高达 500 次插拔循环,且接触阻力极低。
    - 适应性强: 能够在极端温度条件下正常工作,并通过严格的环境测试。

    4. 应用案例和使用建议


    应用案例:
    - 通信设备: 用于信号传输和数据交换的稳定连接。
    - 工业控制: 在复杂的工业控制系统中作为关键的信号接口。
    - 计算机系统: 用于主板和其他板级之间的连接。
    使用建议:
    - 匹配孔径选择: 根据具体应用场景选择合适的孔径,以确保良好的接触性和机械强度。
    - 保持清洁: 在安装和维护过程中注意保持接触区域清洁,以避免氧化和其他污染物影响性能。
    - 适当润滑: 适当的润滑可以减少插拔时的摩擦力,延长使用寿命。

    5. 兼容性和支持


    兼容性: PCB连接器系列801提供了多种不同的规格选择,以确保其能够与大多数常见的电路板和电子组件兼容。
    支持: PRECI-DIP 提供详细的技术文档和技术支持服务,确保用户能够在产品生命周期内获得必要的帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触电阻过高 | 清洁插针和插座接触面,确保无氧化或污染。 |
    | 插拔困难 | 确保孔径合适,必要时可使用专用工具辅助插入。 |
    | 额定电流不足 | 选择具有更高电流承载能力的型号或检查连接方式是否正确。 |

    7. 总结和推荐


    综合评估:
    PCB连接器系列801凭借其高可靠性、广泛适用性和强大的环境适应能力,在众多应用场合中表现出色。其卓越的机械和电气性能使得其在通信、工业控制和计算机等领域有着显著的应用价值。
    推荐使用:
    鉴于其多方面的优势和出色的应用表现,强烈推荐在需要高可靠性和稳定性的电子设备中选用PCB连接器系列801。

801-87-036-10-003101参数

参数
间距-配接 2.54mm
排数 1
额定电流 3A
触头镀层厚度 - 配接 -
触头镀层 - 配接
针脚数 36pin
类型 Push-Pull,Socket
颜色 黑色
防护等级 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

801-87-036-10-003101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

801-87-036-10-003101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 801-87-036-10-003101 801-87-036-10-003101数据手册

801-87-036-10-003101封装设计

查看详情并下载
Symbol
Footprint
3D Model
