801-87-006-20-001101

厂牌: PRECI-DIP
产品描述: Push-Pull,Socket 2.54mm 1 6pin 3A 金 黑色 通孔安装 15.24mm(长度)*8.61mm(高度)
供应商型号: 437-8018700620001101
供应商: Mouser
标准整包数: 1

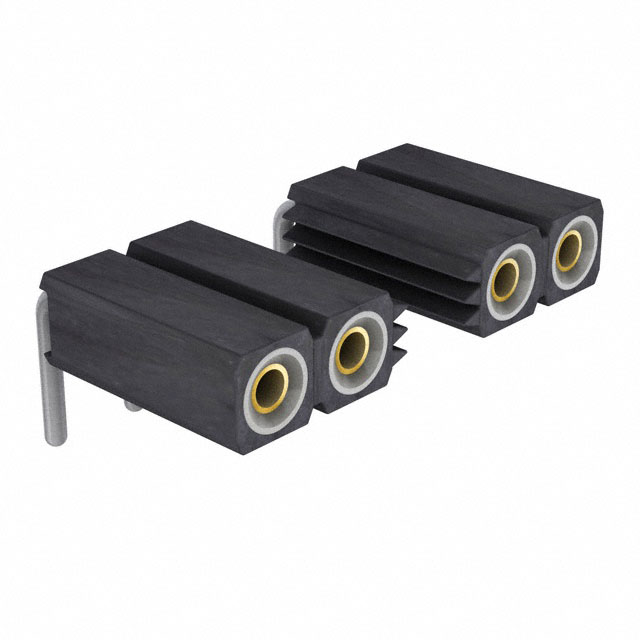

PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 801-87-006-20-001101

801-87-006-20-001101概述

    801系列PCB连接器技术手册

    产品简介


    801系列是单行PCB连接器,主要用于各种电子设备中的信号传输和电源分配。该连接器采用2.54/5.08毫米间距设计,适配多种标准焊接尾部插针。其独特之处在于使用右角度母座连接器和镀锡黄铜插针,适用于广泛的工业和消费电子产品应用。

    技术参数


    - 绝缘体材料: 黑色玻璃填充聚酯(PCT-GF30-FR),阻燃等级为UL 94V-O。
    - 套筒材料: 铜锌合金(C36000)。
    - 接触夹(6指结构): 铍青铜(C17200)。
    - 公针直径: 0.70至0.90毫米,0.635毫米方形。
    - 插入力: 1.2牛顿(典型值)。
    - 拔出力: 0.6牛顿(典型值)(使用0.76毫米镀钢量规)。
    - 机械寿命: 至少500次循环。
    - 额定电流: 3安培。
    - 接触电阻: 最大10毫欧姆。
    - 耐压强度: 最小1000伏交流电。

    产品特点和优势


    801系列PCB连接器具备多项显著优势,使其在市场上具有较高的竞争力:
    - 高可靠性: 采用先进的接触夹设计,确保长时间稳定的电流传输。
    - 耐高温: 操作温度范围宽广,从-55°C到+125°C。
    - 环境适应性强: 能够承受多种恶劣环境条件,包括湿热、冷热冲击和振动等。
    - 高可靠性: 精密的设计确保连接器在严苛环境下依然能够可靠工作。

    应用案例和使用建议


    该连接器广泛应用于工业控制设备、通讯设备和消费电子产品等领域。例如,在自动化生产线控制系统中,这些连接器能够确保信号传输的稳定性和可靠性。在使用过程中,建议选择适当的焊孔尺寸(2.54毫米间距时,成品孔径为1 + 0.09/-0.06毫米,钻孔直径为1.15 ± 0.02毫米),以确保良好的连接性能和长期稳定性。

    兼容性和支持


    801系列连接器兼容多种标准焊接尾部插针,支持锡、金等表面处理方式。制造商Precidip提供全面的技术支持,包括安装指导、维修服务等。如有任何疑问,可联系技术支持团队获取帮助。

    常见问题与解决方案


    - 问题: 插入力过大,难以装配。
    - 解决方案: 检查焊孔尺寸是否符合要求,必要时重新钻孔。
    - 问题: 连接不稳定,容易松动。
    - 解决方案: 确保焊孔尺寸合适,且焊点牢固;如仍存在问题,检查是否有异物影响接触。

    总结和推荐


    总体而言,801系列PCB连接器是一款高性能、高可靠性的产品,适合在多种应用场景中使用。其卓越的耐温性能、高接触稳定性和广泛的环境适应性使其在市场上具有很强的竞争力。如果您正在寻找一款可靠且易于安装的PCB连接器,801系列是一个值得考虑的选择。

801-87-006-20-001101参数

参数
防护等级 -
颜色 黑色
额定电流 3A
触头镀层厚度 - 配接 -
排数 1
类型 Push-Pull,Socket
针脚数 6pin
触头镀层 - 配接
间距-配接 2.54mm
长*宽*高 15.24mm(长度)*8.61mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

801-87-006-20-001101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

801-87-006-20-001101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 801-87-006-20-001101 801-87-006-20-001101数据手册

801-87-006-20-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.5065 ¥ 12.7299
10+ $ 1.2765 ¥ 10.7864
25+ $ 1.144 ¥ 9.6668
100+ $ 1.0033 ¥ 8.4781
250+ $ 0.9655 ¥ 8.1586
500+ $ 0.878 ¥ 7.4194
1000+ $ 0.6545 ¥ 5.5304
1600+ $ 0.6534 ¥ 5.5212
4800+ $ 0.5859 ¥ 4.9509
库存: 35
起订量: 1 增量: 1
