801-87-002-40-002101

厂牌: PRECI-DIP
产品描述: Push-Pull,Socket 2.54mm 1 2pin 3A 金 黑色 SMD,P=2.54mm,卧贴 贴片安装 5.08mm(长度)*7.1mm(高度)
供应商型号: 437-8018700240002101
供应商: Mouser
标准整包数: 1

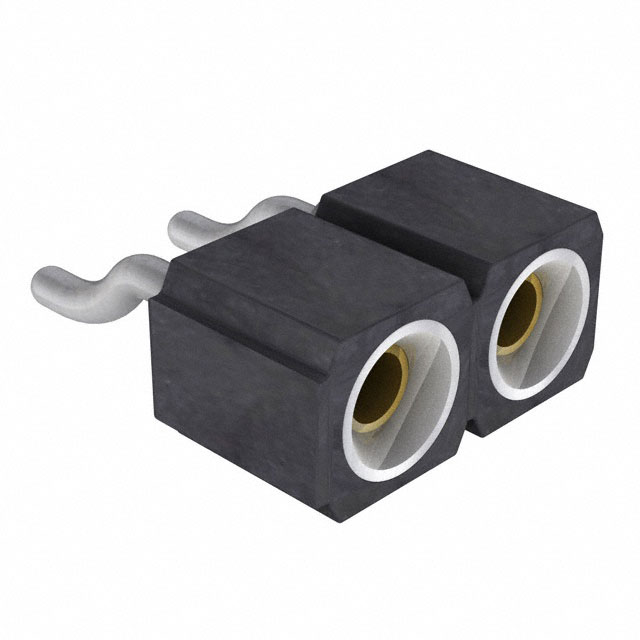

PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 801-87-002-40-002101

801-87-002-40-002101概述

    PCB连接器系列801:技术手册解析

    产品简介


    PCB连接器系列801是一种单排2.54毫米表面贴装平行型插座连接器,适用于各种需要高可靠性的电路板连接需求。这类连接器常用于数据传输、信号控制和电源应用等领域,为工程师提供了可靠的电气和机械性能保证。

    技术参数


    - 材料:
    - 绝缘体:黑玻璃填充聚酯PCT-GF30-FR
    - 壳体:黄铜CuZn36Pb3 (C36000)
    - 接触件(6指形簧片):铍青铜C17200
    - 电气特性:
    - 插针直径:0.70至0.90毫米,0.635毫米方形
    - 插入力:典型值1.2牛顿
    - 拔出力:典型值0.6牛顿(经抛光处理的钢尺,直径0.76毫米)
    - 额定电流:3安培
    - 最大接触电阻:10毫欧
    - 工作电压:最大100VRMS/150VDC(2.54毫米网格)
    - 机械特性:
    - 最小机械寿命:500次
    - 弹簧夹保持力:最小40牛顿(无轴向力位移)
    - 接触保持力(壳体/簧片):按MIL-DTL-83734第4.6.4.2节,最小3.3牛顿
    - 环境特性:
    - 操作温度范围:-55°C 至 +125°C
    - 工作湿度范围:年均75%
    - 其他规格:
    - 湿度敏感等级:J-STD-020C 级别1

    产品特点和优势


    1. 高可靠性:具有优异的机械强度和电稳定性,可承受高达500次插拔循环。
    2. 环境适应性强:通过多项严格环境测试,包括高温、低温、振动和腐蚀测试。
    3. 耐高温性能:能够在高达125°C的环境下持续工作,符合UL 94V-O阻燃标准。
    4. 高电绝缘性:相邻触点间的绝缘电阻大于10,000兆欧,最大电容小于1皮法。

    应用案例和使用建议


    这些连接器常用于工业自动化、通信设备、汽车电子及医疗仪器等领域。使用时,需注意确保连接器插入和拔出过程中的力均匀,避免过度施力导致损坏。同时,建议定期检查连接器的工作状态,以确保长期稳定运行。

    兼容性和支持


    - 兼容性:该系列产品提供多种极数选项,可广泛应用于不同类型的电路板设计中。
    - 支持服务:PRECIDIP SA提供全面的技术支持和售后服务,客户可通过电话、邮件或网站联系。

    常见问题与解决方案


    - 问题1:连接器无法正确插入电路板。
    - 解决方案:请确保电路板上的孔径大小与连接器规格匹配,且焊接质量良好。
    - 问题2:接触电阻过高。
    - 解决方案:检查触点是否有氧化或污染,必要时进行清洁处理。
    - 问题3:连接器无法承受振动。
    - 解决方案:检查安装位置是否有足够的支撑结构,并确认螺丝紧固到位。

    总结和推荐


    综上所述,PCB连接器系列801以其出色的机械和电气性能,在严苛的环境中表现出色。其高可靠性、良好的环境适应性和优异的电绝缘性能使其成为多种应用的理想选择。对于需要高可靠性和长使用寿命的应用场景,我们强烈推荐使用这一系列的连接器。

801-87-002-40-002101参数

参数
触头镀层厚度 - 配接 -
颜色 黑色
防护等级 -
额定电流 3A
触头镀层 - 配接
间距-配接 2.54mm
针脚数 2pin
类型 Push-Pull,Socket
排数 1
长*宽*高 5.08mm(长度)*7.1mm(高度)
通用封装 SMD,P=2.54mm,卧贴
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 散装

801-87-002-40-002101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

801-87-002-40-002101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 插座/母插口 PRECI-DIP 801-87-002-40-002101 801-87-002-40-002101数据手册

801-87-002-40-002101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4715 ¥ 3.9842
10+ $ 0.3979 ¥ 3.3623
25+ $ 0.3393 ¥ 2.8667
100+ $ 0.2959 ¥ 2.5004
250+ $ 0.2464 ¥ 2.0821
1000+ $ 0.2074 ¥ 1.7522
2500+ $ 0.1598 ¥ 1.3506
11610+ $ 0.1292 ¥ 1.0913
库存: 3807
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.98
